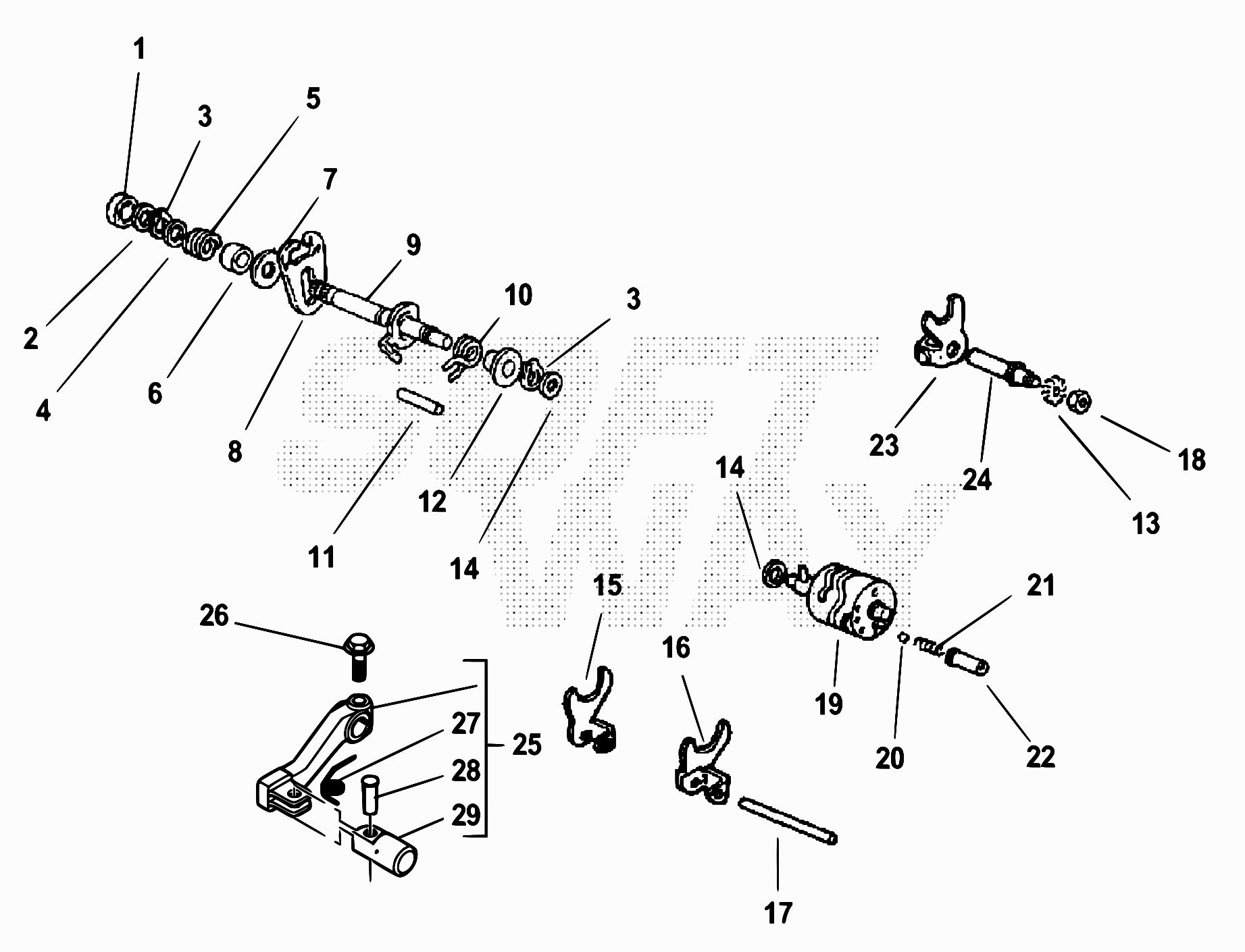

Drawing
Motore > Comando Cambio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	34.02310.000	PARAOLIO BA D.12X22X7 (5305019000)	5,03 €	1
2	34.01440.000	RONDELLA 12X17 SP.0.6 (49.0642.6)	2,98 €	1
3	34.01170.000	ANELLO SEEGER X ALBERO D.12 (03.0302.6)	2,60 €	1
4	34.01450.000	RONDELLA ,3X22 (49.0644.0)	2,98 €	1
5	34.00630.000	MOLLA RICHIAMO FORCHETTA (46.0196.7)	8,97 €	1
6	34.01370.000	DISTANZIALE D.12,4X14,4X11 (49.0412.7)	4,00 €	1
7	34.01540.000	RONDELLA D.12,75X28X1,5 (49.0680.0)	7,36 €	1
8	34.00110.000	FORCHETTA SELETTORE CON PERNI-33.0021.7	20,31 €	1
9	34.00270.000	ALBERO SELETTORE (01.0511.0)	50,53 €	1
10	34.00640.000	MOLLA RICHIAMO LEVA C/C (46.0202.7)	7,34 €	1
11	34.01080.000	PERNO (56.0978.7)	4,84 €	1
12	34.00690.000	BOCCOLA GUIDA MOLLA SELETTORE(51.0129.7)	2,70 €	1
13	34.01420.000	RONDELLA D.7 DENTELLATA (49.0612.9)	2,46 €	1
14	34.01430.000	RONDELLA ACCIAIO 10X16 SP.0,6(49.0640.6	2,98 €	1
17	34.01050.000	PERNO GUIDA FORCH.D.7,8X103,5-56.0902.0	10,64 €	1
18	34.01300.000	DADO M7X5,5 (49.0305.9)	2,57 €	1
19	34.00060.000	DESMODROMICO (AM 6 VEL.) (09.0033.0)	137,57 €	1
21	34.00620.000	MOLLA X SFERA SEGNAMARCE (46.0351.0)	2,93 €	1
22	34.01000.000	BUSTA P/SFERA SEGNAMARCE (56.0207.0)	6,65 €	1
24	34.01040.000	PERNO GUIDA FORCH.D.7,8X72 (56.0901.0)	9,72 €	1
25	024.05.000.80.00	LEVA CAMBIO RR 2T	32,70 €	1
26	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
27	22.81152.000	MOLLA RICHIAMO MOZZETTO LEVA C/CAMBIO	2,96 €	1
28	25.68010.000	PIOLO MOZZETTO LEVA C/CAMBIO	0,61 €	1
29	22.90093.000	MOZZETTO LEVA C/CAMBIO	3,66 €	1

To see all drawing, select a model
