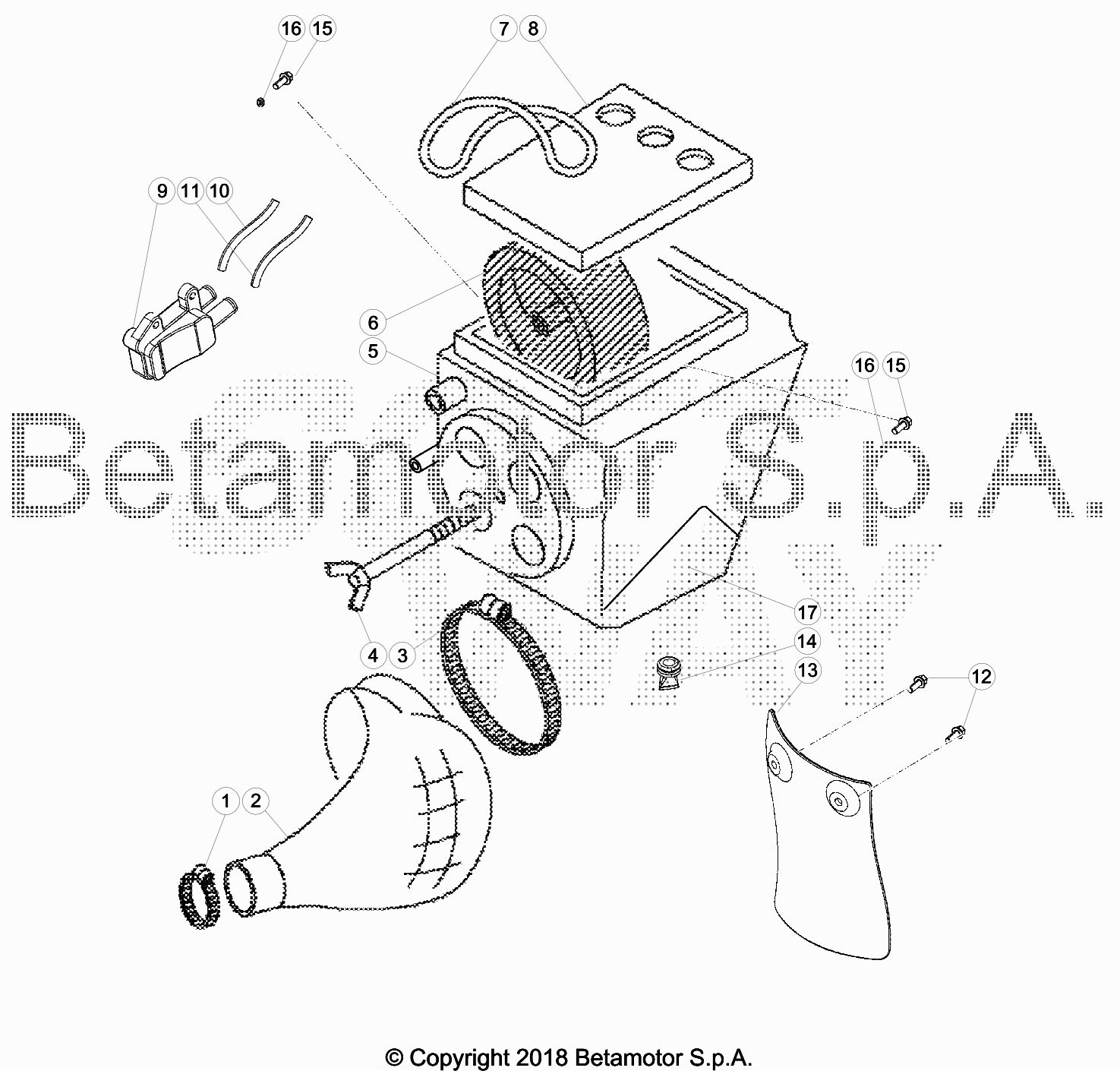

Drawing
Telaio > Scatola Filtro

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	15.15360.000	FASCETTA /45	2,33 €	1
2	22.13583.000	MANICOTTO SC.FILTRO RR MOTOREAM6	32,34 €	1
3	15.15555.000	FASCETTA -110	2,77 €	1
4	024.38.001.00.00	VITE SPEC.SCATOLA FILTRO RR	7,43 €	1
5	024.38.002.00.59	SCATOLA FILTRO	92,28 €	1
7	14.40040.000	ELASTICO COPERCHIO FILTRO REV50 UNI4337	1,01 €	1
8	024.38.008.00.59	COPERCHIO SCATOLA FILTRO	9,97 €	1
9	31.15070.000	VALVOLA AIS RICIRCOLO ARIA RR4T EURO 3	41,76 €	1
10	024.37.020.00.00	TUBO PER AIS VALVOLA/SC.FILTRO RR	8,56 €	1
11	024.37.021.00.00	TUBO ARIA SEC. DA VALV/MARMITTA RR	9,25 €	1
12	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
13	25.24410.000	PARASCHIZZI SCATOLA FILTRO RR50-UFO	7,38 €	1
14	16.34510.000	GOMMINO SCARICO SCATOLA	2,89 €	1
15	31.30580.000	VITE TTLIC 6.12 TESTA	1,00 €	1
16	13.48858.000	DISTANZIALE PER SILENT-BLOCK	0,81 €	1
17	024.38.009.00.00	PROTEZIONE CALORE	3,34 €	1
