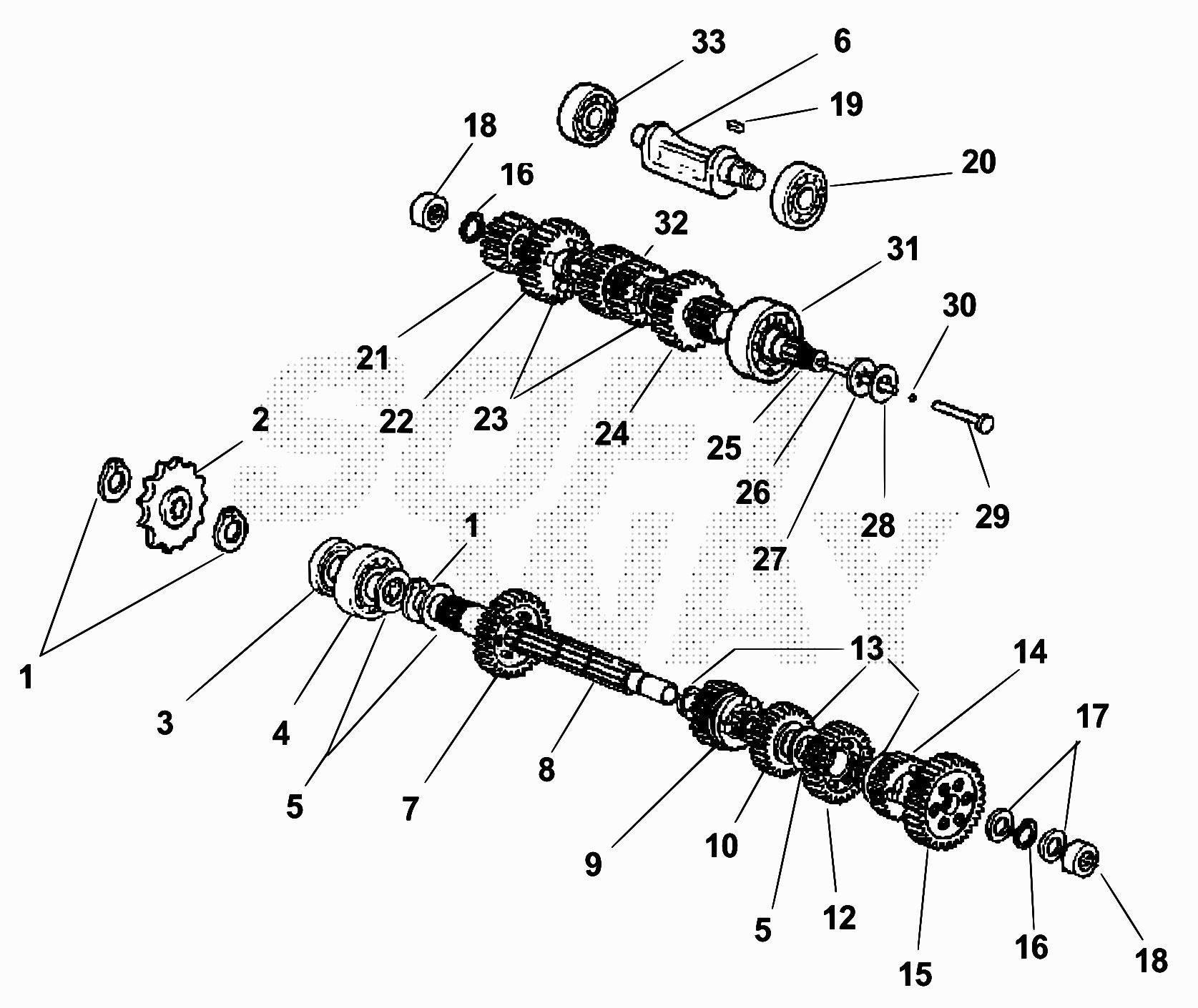

Drawing
Motore > Cambio

Valid for:

BETA > MOTARD RR 50 TRACK > 2010

BETA > MOTARD RR 50 TRACK > 2011

Rif.	Sku	Name	Price	Qty needed
1	34.01200.000	ANELLO SEEGER X ALBERO D.20 (03.0312.7)	3,00 €	1
2	34.02210.000	PIGNONE RINVIO Z11 1/2"X1/4"(5804212000)	30,09 €	1
3	34.01770.000	PARAOLIO AS D.20X35X7 (53.0549.9)	6,87 €	1
4	34.00731.000	CUSCINETTO D.20X47X14 (6204)(51.0261.0)	13,32 €	1
5	34.01490.000	RONDELLA D.20,45X28 SP.0,6 (49.0655.6)	2,98 €	1
6	34.00280.000	CONTRALBERO (01.0904.0)	43,14 €	1
7	34.00470.000	INGRANAGGIO 2^ SU SECOND. (40.0366.7)	71,25 €	1
8	34.00260.000	ALBERO SECONDARIO CAMBIO (01.0434.7)	175,09 €	1
9	34.00510.000	INGRANAGGIO 6^ SU SECOND.(40.0370.7)	43,85 €	1
10	34.00490.000	INGRANAGGIO 4^SU SECOND. (40.0368.7)	49,67 €	1
12	34.00480.000	INGRANAGGIO 3^ SU SECOND. (40.0367.7)	44,29 €	1
16	34.01210.000	ANELLO SEEGER X ALBERO D.14 (03.0313.9)	2,73 €	1
17	34.01510.000	RONDELLA D.14,5X27 SP.0,6 (49.1604.6)	3,44 €	1
19	34.01270.000	CHIAVETTA PER INGRAN.CONTRALB(49.0112.0)	3,09 €	1
20	34.00740.000	CUSCINETTO D.17X40X12 (51.0229.9)	17,82 €	1
21	34.00420.000	INGRANAGGIO 2^ SU PRIMARIO ( .0361.7)	25,28 €	1
23	34.01180.000	ANELLO SEEGER X ALBERO D.18 (03.0305.7)	2,85 €	1
24	34.00440.000	INGRANAGGIO 5^ SU PRIMARIO (40.0363.7)	44,63 €	1
25	34.00240.000	ALBERO PRIMARIO CAMBIO (01.0338.7)	262,87 €	1
26	34.00990.000	ASTA FRIZIONE D.5X116,6 (56.0146.0)	7,99 €	1
27	34.00670.000	MOLLA A DISCO REGGISP. (46.0301.0)	3,31 €	1
28	34.01470.000	RONDELLA ,2X30 SP.0,8 (49.0652.0)	2,78 €	1
29	34.01110.000	ASTA SPINGIDISCO FRIZ. (56.0551.0)	6,87 €	1
31	33.00670.000	CUSCINETTO D.17.40.12 (RIV )	20,79 €	1
32	34.00430.000	INGRANAGGIO 3^-4^ SU PRIMARIO(40.0362.7)	81,13 €	1
33	34.00710.000	CUSCINETTO D.15X35X11 (51.0203.9)	13,62 €	1
