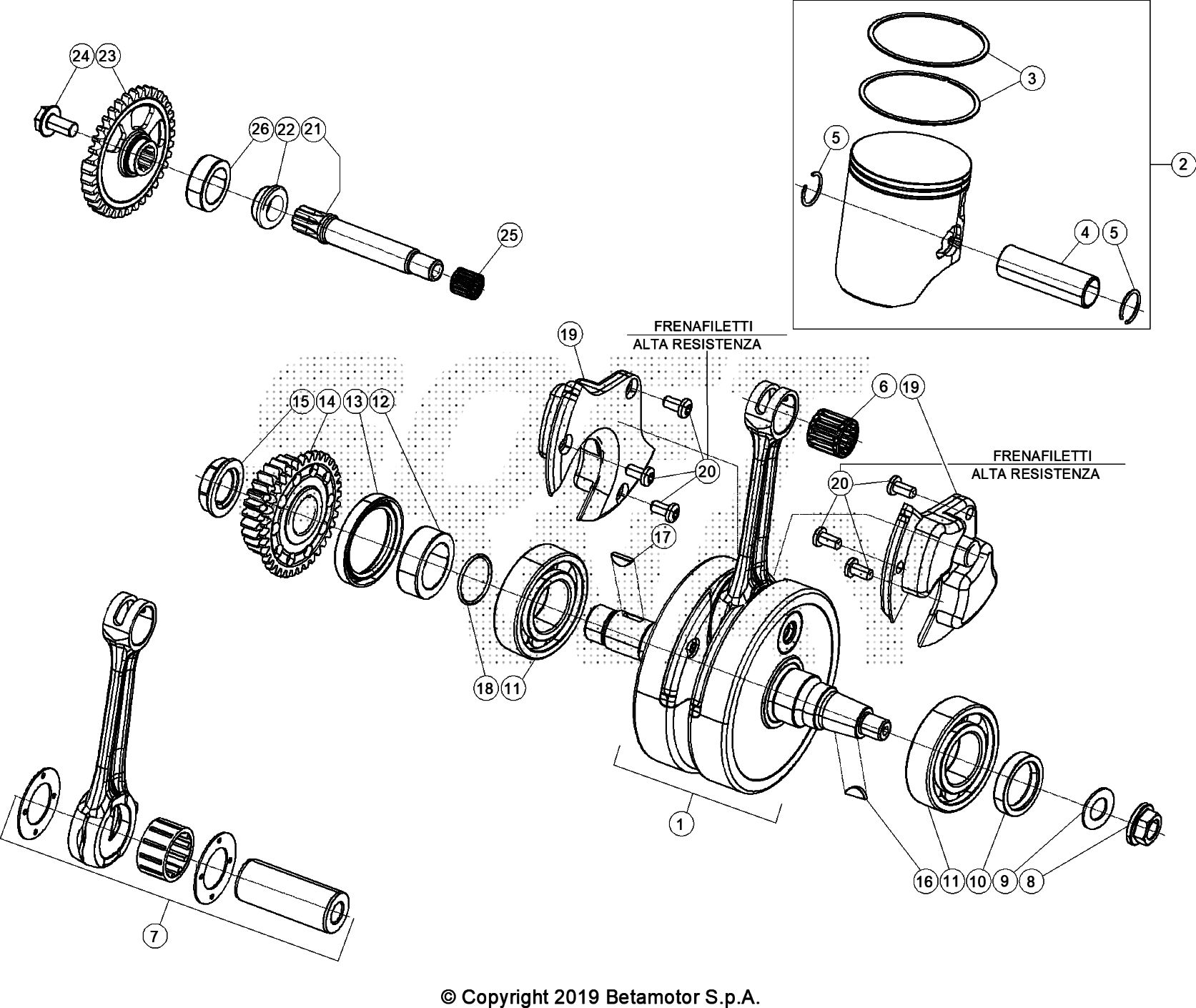

Drawing
Motore > Albero/Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	026.02.049.80.00	ALBERO MOTORE RR 2T	653,27 €	1
3	026.02.025.00.00	SEGMENTO D.66,4	16,93 €	2
4	026.02.023.00.00	SPINOTTO	20,73 €	1
5	10.42600.000	ANELLO FERMA SPINOTTO	0,61 €	2
6	16.16710.000	GABBIA .22.20 VTM-TS'09	13,97 €	1
7	026.02.019.80.00	BIELLA COMPLETA	300,29 €	1
8	13.25010.000	DADO	2,42 €	1
9	27.74810.000	RONDELLE ELASTICHE DIN - B12 - FST	0,23 €	1
10	C02.01.041.00.00	ANELLO DI TENUTA 25X35X7 BAUM2SLX7	15,30 €	1
11	C06.01.035.00.00	CUSCINETTO 3TM 6206CJR2CM40	34,50 €	2
12	026.02.009.00.00	DISTANZIALE ALBERO MOTORE	7,97 €	1
13	C02.01.042.00.00	ANELLO PARAOLIO 38X52X7 FPM	17,75 €	1
15	006.03.023.00.00	DADO M20X1.5 LH (INGRANAGGIO PRIMARIA)	9,41 €	1
16	12.46020.000	CHIAVETTA 3.5	1,16 €	1
17	12.46151.000	CHIAVETTA 4.5 UNI-6606	0,83 €	1
18	10.66620.000	ANELLO OR ,12.1,78	0,61 €	1
19	026.02.048.00.00	INSERTO ALBERO MOTORE RR 2T	7,33 €	2
20	C24.91.002.00.00	VITE 6.12 TORX	0,54 €	6
21	026.02.040.00.00	ALBERO BILANCIAMENTO	34,56 €	1
22	026.02.042.00.00	DISTANZIALE	4,88 €	1
23	026.02.007.00.00	INGRANAGGIO ALBERO BILANCIAMEN	92,72 €	1
24	C24.31.044.00.00	VITE M8X16 DIN6921	0,65 €	1
25	11.22200.000	BOCCOLA A RULLI .18.12	5,15 €	1
26	12.98000.000	CUSCINETTO .42.12	15,92 €	1

To see all drawing, select a model
