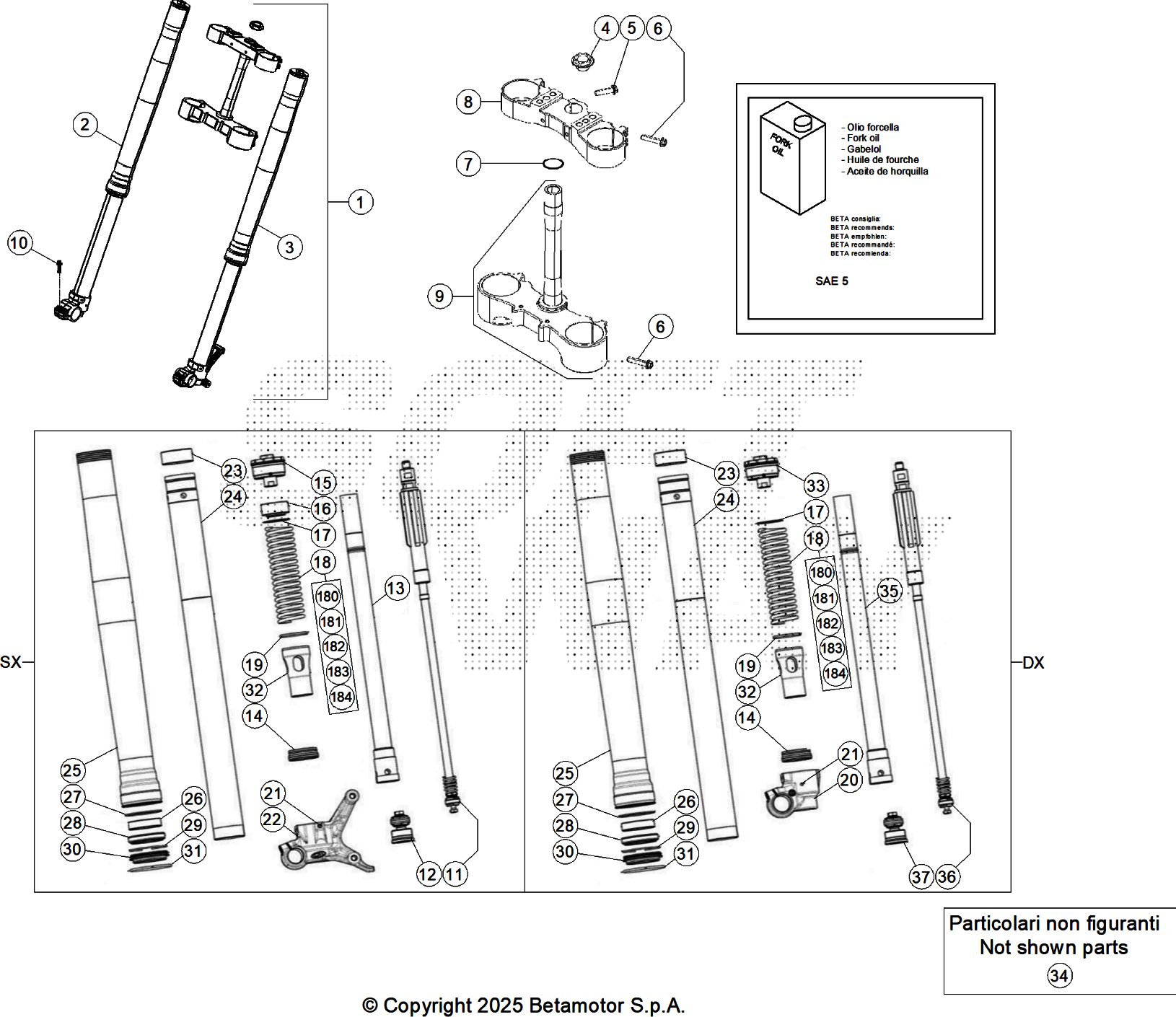

Drawing
Telaio > Forcella

Valid for:

BETA > ENDURO RR 300 2T > 2020

Rif.	Sku	Name	Price	Qty needed
1	040.34.000.80.00	FORCELLA COMPLETA RR 2T	2.644,34 €	1
2	040.34.003.80.00	GAMBA FORCELLA DESTRA RR 2T	1.132,31 €	1
3	040.34.004.80.00	GAMBA FORCELLA SINISTRA RR 2T	1.108,59 €	1
4	020.34.004.00.00	DADO 20X1,5 FORCELLA	17,35 €	1
5	11.55440.000	BULLONE 8.30 RS CH	0,84 €	1
6	11.55510.000	BULLONE 8.40 RS CH	1,96 €	8
7	10.66420.000	ANELLO OR ,22.3,53 NBR	0,59 €	1
8	026.34.024.42.04	PIASTRA DI STERZO SUPERIORE	214,07 €	1
9	026.34.025.80.04	PIASTRA DI STERZO INFERIORE CMPL	256,22 €	1
10	031.34.072.00.00	VITE M8 X - 8.8	0,38 €	4
11	040.34.009.00.00	GRUPPO ESTENSIONE	279,22 €	1
12	037.34.019.00.00	GRUPPO COMPRESSIONE	97,38 €	1
13	037.34.015.00.00	TUBO	108,53 €	1
14	020.34.313.00.00	GRUPPO CILINDRO APPOGGIO CANNA + ORING	29,88 €	2
15	037.34.009.00.00	TAPPO	130,24 €	1
16	040.34.008.00.00	DISTANZIALE	23,46 €	1
17	031.34.323.00.00	ROSETTA	18,39 €	2
18	026.34.040.00.00	MOLLA K 4,1 N/MM	37,77 €	2
19	020.34.321.00.00	DISCO DI CENTRAGGIO	8,63 €	2
20	037.34.014.00.00	PIEDE FORCELLA	140,96 €	1
21	020.34.308.00.00	GRANO SU PIEDINI	2,16 €	2
22	037.34.013.00.00	PIEDE FORCELLA	165,76 €	1
23	020.34.320.00.00	BOCCOLA D.49/47 L20	10,05 €	2
24	031.34.021.00.00	STELO	258,31 €	2
25	037.34.008.00.00	FODERO	256,65 €	2
26	031.34.020.00.00	BOCCOLA D52/48 L12	14,43 €	2
27	020.34.318.00.00	DISTANZIALE	6,55 €	2
28	020.34.317.00.00	PARAOLIO	22,57 €	2
29	020.34.316.00.00	SEEGER D.58,45	7,63 €	2
30	020.34.315.00.00	RASCHIAPOLVERE	18,73 €	2
31	026.34.364.00.00	ANELLO D'ARRESTO	5,39 €	2
32	037.34.012.00.00	GUIDA MOLLA	65,11 €	2
33	037.34.010.00.00	TAPPO	202,37 €	1
34	031.34.088.00.00	SFIATO	8,00 €	2
35	037.34.016.00.00	TUBO	109,69 €	1
36	040.34.010.00.00	GRUPPO ESTENSIONE	279,22 €	1
37	040.34.011.00.00	GRUPPO COMPRESSIONE	97,38 €	1
180	020.34.322.00.00	KIT MOLLA K 4,8 N/MM	55,00 €	1
181	020.34.332.00.00	KIT MOLLA K 4,2 N/MM	50,59 €	1
182	031.46.033.82.00	KIT MOLLA K 4,6 N/MM	69,76 €	1
183	031.46.034.82.00	KIT MOLLA K 5,0 N/MM	115,94 €	1
184	035.34.022.82.00	MOLLA 4K - KIT	88,97 €	1

To see all drawing, select a model

BETA > ENDURO RR 300 2T > 2020
