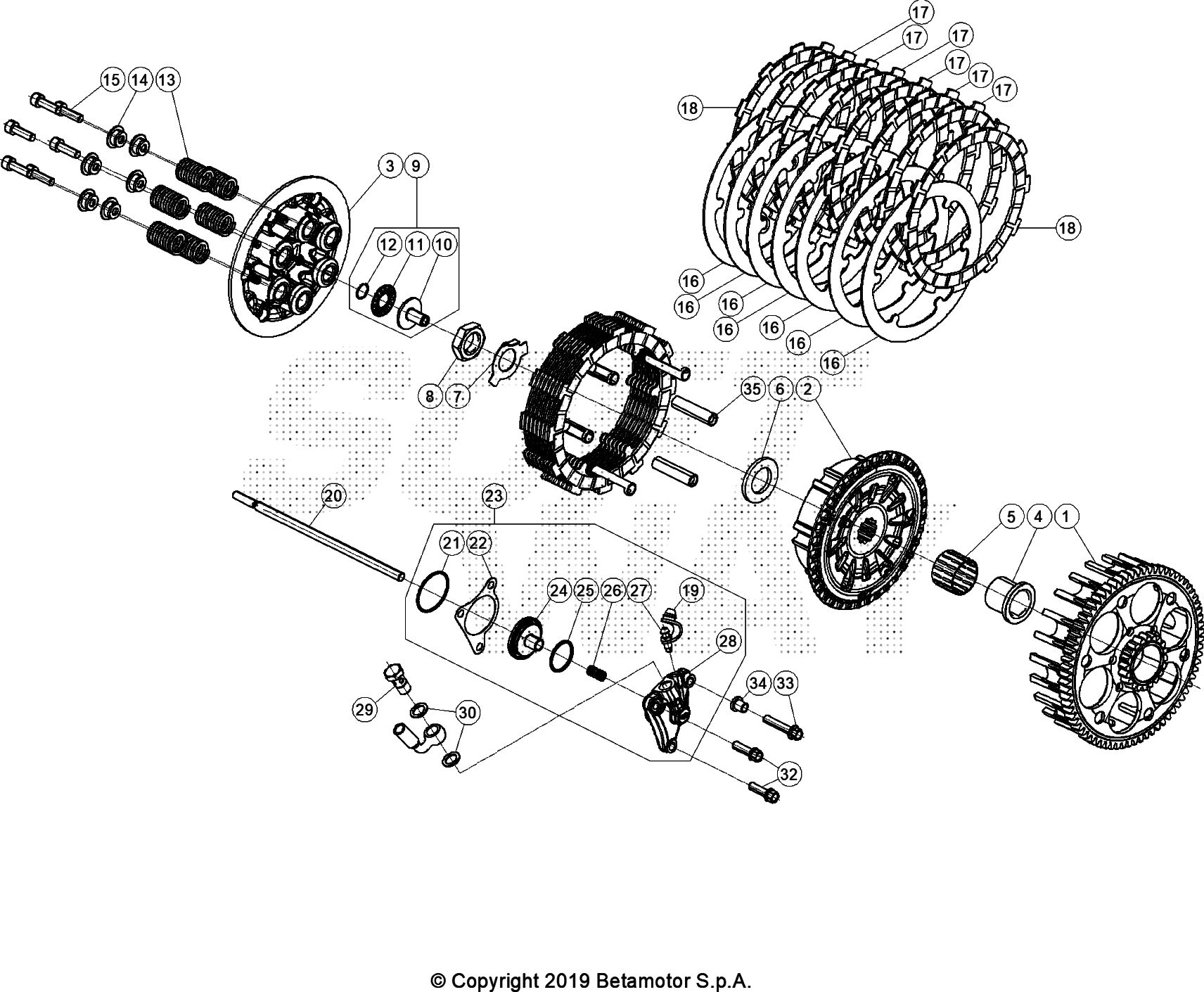

Drawing
Motore > Trasmissione Primaria/Frizione

Valid for:

BETA > ENDURO RR 300 2T > 2021

Rif.	Sku	Name	Price	Qty needed
2	029.03.141.00.00	MOZZO FRIZIONE	78,92 €	1
3	029.03.031.00.00	PIATTELLO SPINGIDISCO	33,37 €	1
4	026.03.061.00.00	BOCCOLA CORONA TRASMISSIONE PRIMARIA	22,05 €	1
5	006.03.063.00.00	BOCCOLA A RULLI .30.22	12,05 €	1
6	006.03.062.00.00	RONDELLA ,7.38.3	4,90 €	1
7	029.03.000.48.00	RONDELLA	2,20 €	1
8	006.03.065.00.00	DADO M18.1,5 H9	6,10 €	1
9	029.03.071.80.00	INNESTO ASTA COMANDO FRIZIONECOMPLETA	19,84 €	1
11	16.11370.000	GABBIA REGGISPINTA .28.2 CON 1AS	10,04 €	1
12	28.23105.000	SEEGER RB14 DIN	0,09 €	1
13	029.03.055.00.00	MOLLA	4,58 €	6
14	029.03.056.00.00	PIATTELLO MOLLA	4,01 €	6
15	31.34510.000	VITE BRUGOLA TCCE 6.20	0,61 €	6
16	029.03.005.00.00	DISCO CONDOTTO	5,64 €	7
17	029.03.053.00.00	DISCO CONDUTTORE	18,64 €	6
18	029.03.054.00.00	DISCO CONDUTTORE	18,64 €	2
19	16.33788.000	CAPPUCCIO	2,20 €	1
20	026.03.070.00.00	ASTA	9,42 €	1
21	10.66840.000	ANELLO OR .1,5	0,20 €	1
22	006.03.085.00.00	GUARNIZIONE POMPA FRIZIONE	0,57 €	1
23	029.03.001.80.00	CILINDRO ATTUATORE FRIZIONE RR	49,64 €	1
24	006.03.281.80.00	PISTONE ATTUATORE INNESTO FRIZ RR	18,43 €	1
25	10.66520.000	ANELLO OR ,52.1,78 EPDM (OR2-021)	1,98 €	1
26	006.03.083.00.00	MOLLA ATTUATORE FRIZIONE	1,18 €	1
27	28.91050.000	SFIATO ARIA PINZA POST. TR-89	7,27 €	1
28	029.03.001.00.00	CILINDRO ATTUATORE FRIZIONE RR	31,46 €	1
29	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
30	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	2
32	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
33	11.50355.000	BULLONE 6.35 RS CH 8	0,35 €	1
34	13.49190.000	DISTANZIALE 10MM CON TESA	2,66 €	1
35	029.03.107.00.00	GUIDA DISCO	6,43 €	6

To see all drawing, select a model

BETA > ENDURO RR 300 2T > 2021
