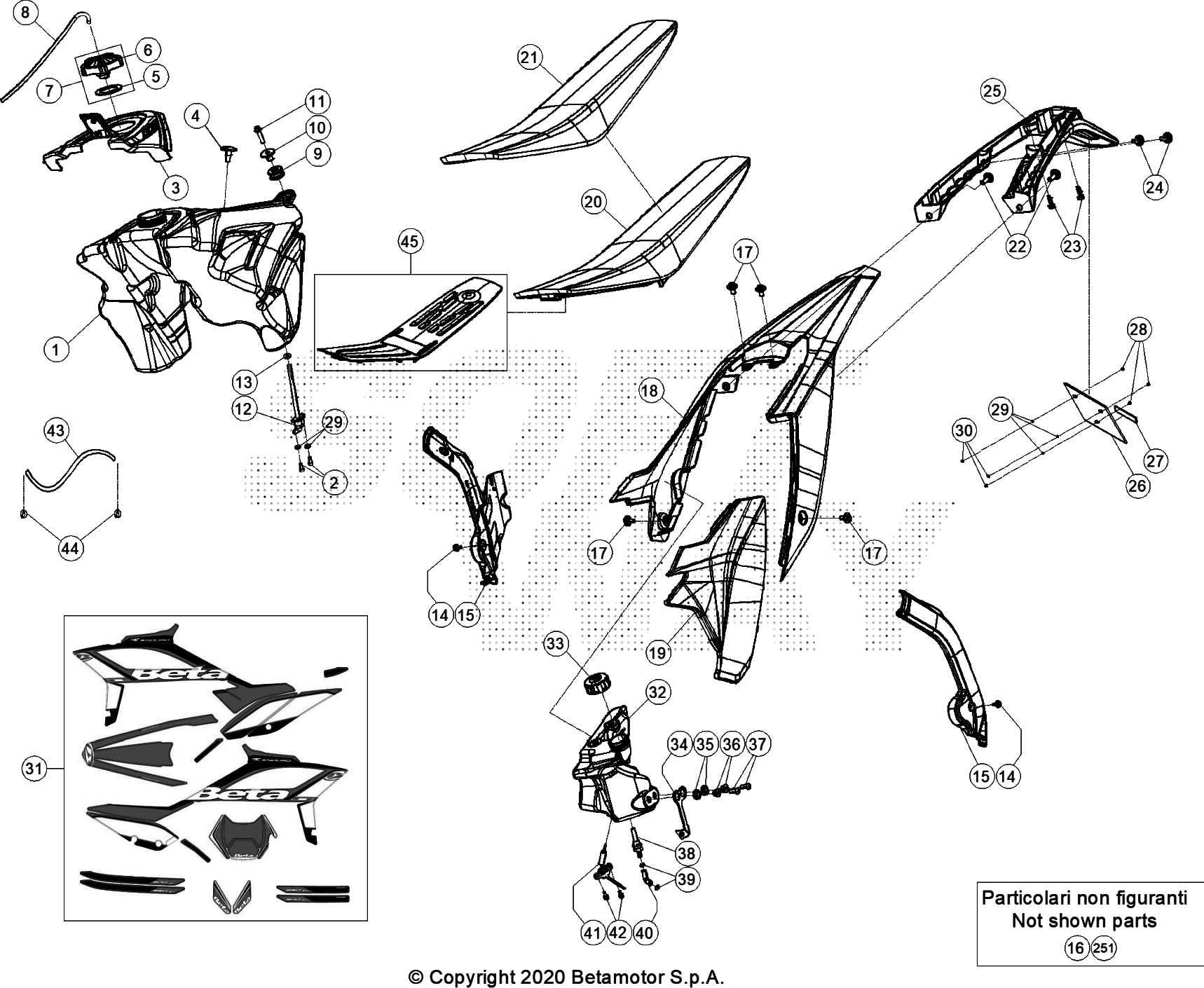

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO RR 300 2T > 2021

Rif.	Sku	Name	Price	Qty needed
1	040.43.000.00.51	SERBATOIO BENZINA WHITE RR 2T	224,99 €	1
2	31.29810.000	VITE TBCE 5.12 UNI7380 CLASSE10.9	1,16 €	2
3	037.43.006.00.59	COPERCHIO SERBATOIO BLACK RR	19,40 €	1
4	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
6	036.43.041.80.00	TAPPO SERBATOIO BENZINA	16,10 €	1
7	036.43.041.82.00	TAPPO SERBATOIO BENZINA	17,43 €	1
8	020.43.003.00.00	TUBO SFIATO TAPPO/VALVOLA RR 4T	1,29 €	1
9	032.37.013.00.00	SILENT BLOCK	3,65 €	1
10	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	1
11	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
13	026.43.034.00.00	ANELLO DI TENUTA	0,39 €	1
14	C24.31.046.00.00	VITE M5X8 8.8 DIN6921	0,26 €	2
15	037.43.078.00.59	PROTEZIONI TELAIO COPPIA BLACK RR	13,42 €	1
16	041.43.008.82.00	CONTENITORE FILTRO A CARBONI A - KIT 2T	97,72 €	1
17	037.43.028.00.00	VITE SPECIALE M6X8	1,22 €	4
18	037.43.007.87.97	PARAFANGO POSTERIORE RED RR	45,42 €	1
19	037.43.005.87.97	FIANCHETTO RED RR	24,00 €	1
21	037.43.085.82.00	COPRISELLA	42,66 €	1
22	037.43.030.00.00	VITE SPECIALE M6X16	1,31 €	2
23	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	2
24	037.43.029.00.00	VITE SPECIALE M6X12	1,28 €	2
26	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
27	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
28	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	3
29	27.36000.000	RONDELLA 5.11	0,31 €	5
30	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	3
31	037.43.071.82.00	DECALCO SERIE COMPLETA	101,19 €	1
32	040.43.001.00.51	SERBATOIO OLIO RR 2T	40,33 €	1
33	040.43.004.00.00	TAPPO SERBATOIO OLIO	17,49 €	1
34	040.43.002.00.00	STAFFA	15,26 €	1
35	28.91880.000	SILENT-BLOCK CAREN. MARMITTA	1,24 €	2
36	13.62000.000	DISTANZIALE DISCO	1,98 €	2
37	31.30470.000	VITE TBCE 6.14 INOX	1,11 €	2
38	036.43.017.00.00	RACCORDO	7,00 €	1
39	C07.16.004.00.00	FASCETTA D.11,3	3,53 €	2
40	040.43.030.14.00	TUBO	0,81 €	1
42	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	2
43	026.43.005.00.00	TUBO BENZINA SERB/CARBURAT. RR 2T	8,44 €	1
44	C07.08.008.00.00	ANELLO STRINGITUBO CE	0,24 €	2
45	037.43.084.80.00	PIATTO SELLA	53,05 €	1

To see all drawing, select a model

BETA > ENDURO RR 300 2T > 2021
