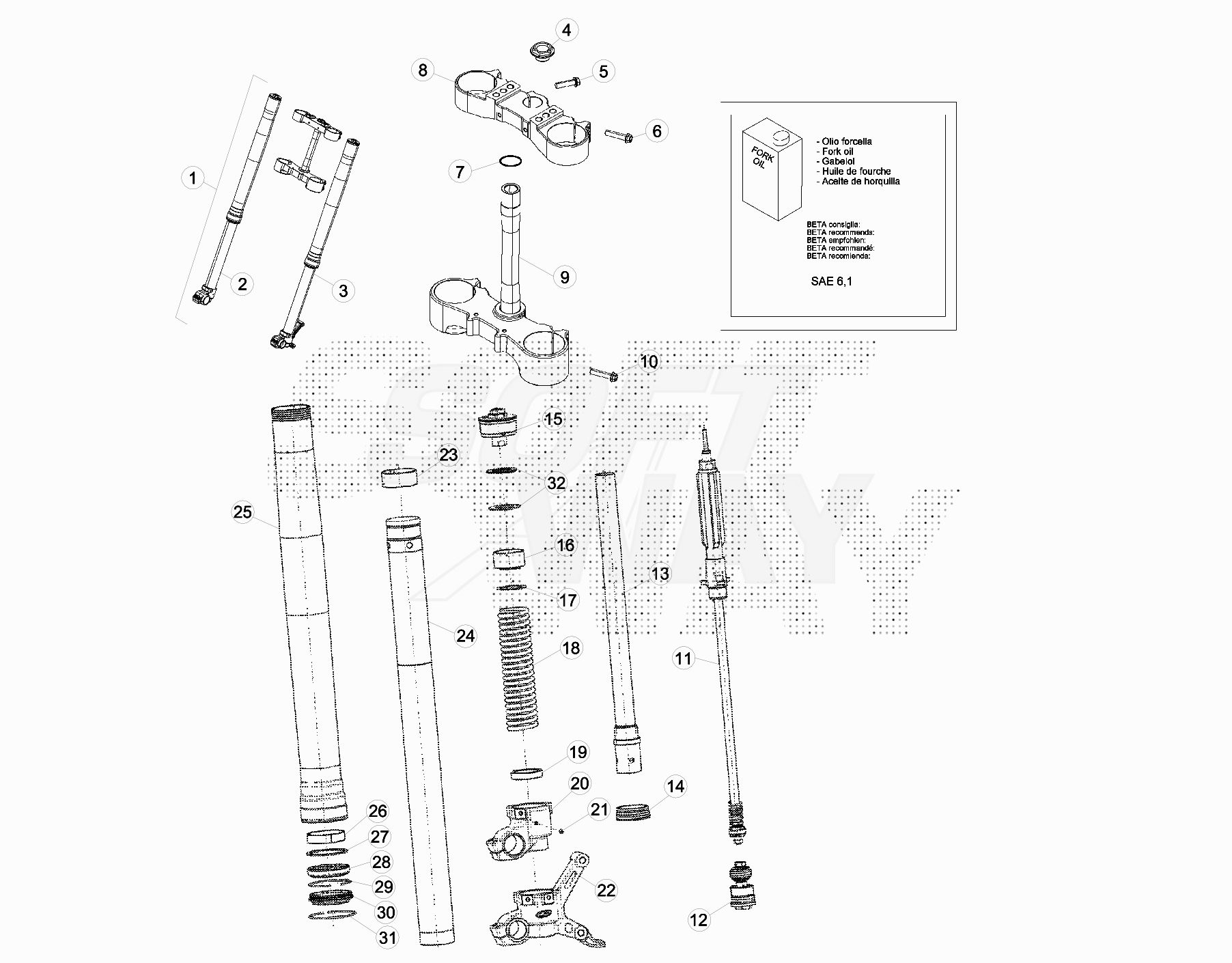

Drawing
Telaio > Forcella

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	026.34.338.80.59	GAMBA DX COMPL.FORCELLA D.48 RR 2T	1.055,31 €	1
3	026.34.337.80.59	GAMBA SX COMPL.FORCELLA D.48 RR 2T	1.077,19 €	1
4	020.34.004.00.00	DADO 20X1,5 FORCELLA	17,35 €	1
5	11.55440.000	BULLONE 8.30 RS CH	0,84 €	1
10	11.55510.000	BULLONE 8.40 RS CH	1,96 €	1
7	10.66420.000	ANELLO OR ,22.3,53 NBR	0,59 €	1
8	026.34.002.00.04	TESTATA FORCELLA D.48 RR 2T /14	192,55 €	1
9	026.34.001.80.04	CROCIERA C/CANNOTTO D.48 FORC.RR2T	257,63 €	1
12	026.34.008.00.00	GRUPPO COMPRESSIONE	100,00 €	1
14	020.34.313.00.00	GRUPPO CILINDRO APPOGGIO CANNA + ORING	29,88 €	1
15	031.34.022.00.00	GRUPPO TAPPO	117,95 €	1
16	031.34.024.00.00	DISTANZIALE IN NYLON	30,29 €	1
17	031.34.323.00.00	ROSETTA	18,39 €	1
18	020.34.332.00.00	KIT MOLLA K 4,2 N/MM	50,59 €	1
19	031.34.026.00.00	ANELLO CENTRAGGIO	23,80 €	1
20	020.34.331.00.00	PIEDINO DESTRO	140,73 €	1
21	020.34.308.00.00	GRANO SU PIEDINI	2,16 €	1
22	020.34.311.00.00	PIEDINO SINISTRO	165,87 €	1
23	020.34.320.00.00	BOCCOLA D.49/47 L20	10,05 €	1
24	031.34.021.00.00	STELO	258,31 €	1
25	031.34.019.00.00	FODERO	251,31 €	1
26	031.34.020.00.00	BOCCOLA D52/48 L12	14,43 €	1
27	020.34.318.00.00	DISTANZIALE	6,55 €	1
28	020.34.317.00.00	PARAOLIO	22,57 €	1
29	020.34.316.00.00	SEEGER D.58,45	7,63 €	1
30	020.34.315.00.00	RASCHIAPOLVERE	18,73 €	1
31	020.34.314.00.00	SEEGER D.64,5 D.2	5,39 €	1
32	031.34.023.00.00	SVINCOLO MOLLA	38,22 €	1

To see all drawing, select a model
