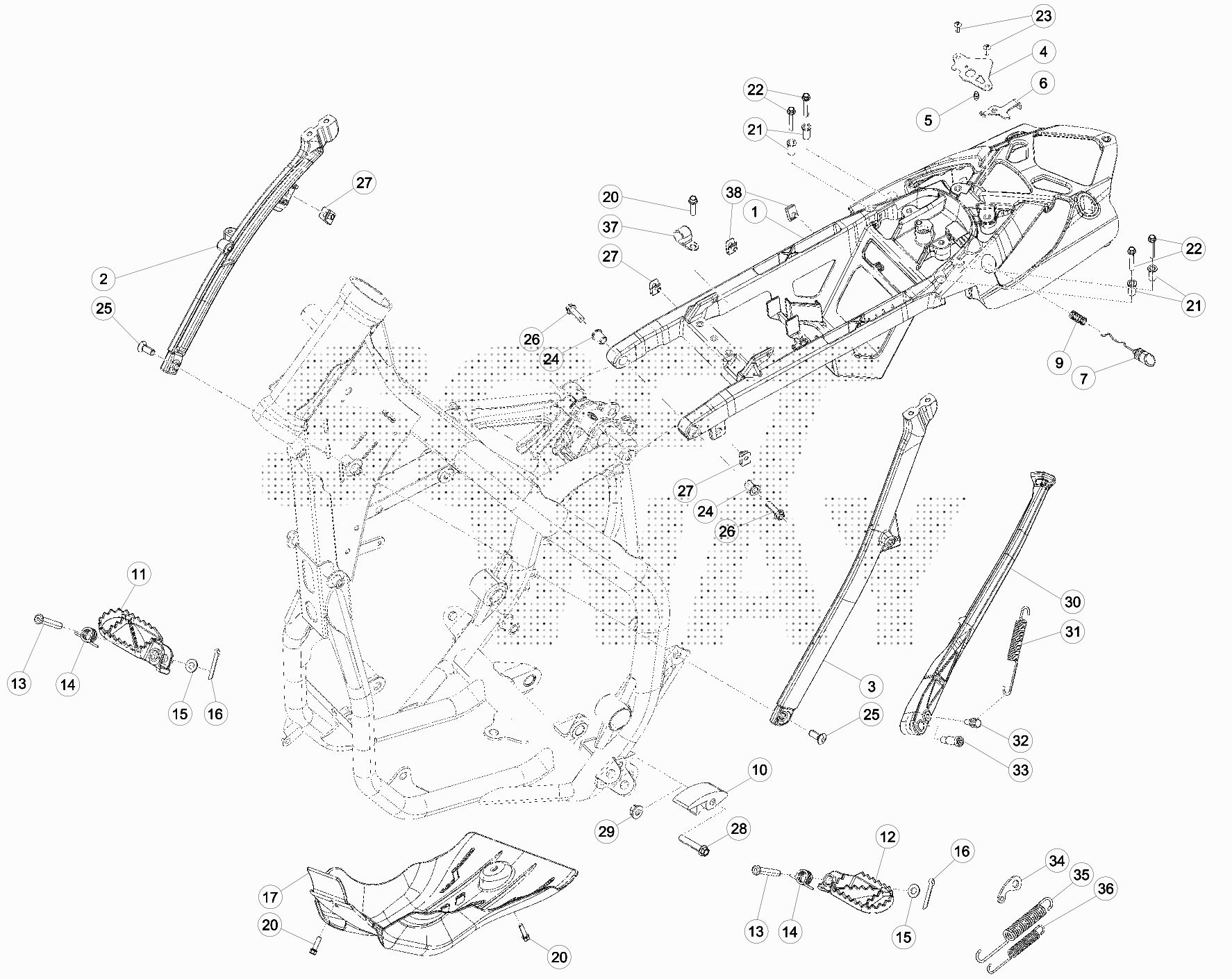

Drawing
Telaio > Accessori Telaio

Valid for:

BETA > ENDURO RR 250 2T > 2016

Rif.	Sku	Name	Price	Qty needed
1	026.32.003.82.51	TELAIO POSTERIORE	84,79 €	1
2	020.32.100.00.59	BRACCETTO TELAIETTO DX RR 4T NERO	73,66 €	1
3	020.32.027.80.00	ATTACCO TELAIO POSTERIORE STRO	82,78 €	1
4	020.32.010.00.05	PIASTRA FISSAGGIO SERRATURA SELLA -ZINC-	19,81 €	1
5	020.32.112.00.00	RIVETTO SPECIALE SERRATURA SELLA ESP.2	2,49 €	1
6	020.32.011.00.05	PIASTRA RITEGNO SERRATURA SELLA -ZINC-	5,28 €	1
7	020.32.013.80.51	PULSANTE SELLA WHITE XTRAINER 2T	11,48 €	1
9	020.32.016.00.00	MOLLA BOTTONE SERR.SELLA/FIS.MASCHERINA	0,92 €	1
10	25.25601.000	PATTINO CATENA	5,61 €	1
11	25.32521.000	PEDANA P/PIEDI DX RR 4T	45,19 €	1
12	25.32531.000	PEDANA P/PIEDI SX RR 4T	45,19 €	1
13	25.54465.000	PERNO PEDANA RR 4T	11,97 €	1
14	016.32.020.00.00	MOLLA PEDANA DX E SX RR 4T	2,98 €	1
15	031.32.001.00.00	ROSETTA SPECIALE .20.1,5 ZINC. BIANCA	0,28 €	1
16	12.81993.000	COPIGLIA PEDANA 3X20	0,76 €	1
17	036.32.002.00.00	PIASTRA SOTTO MOTORE	21,69 €	1
20	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
21	020.32.004.00.00	BUSSOLA ATT.TIRANTE TELAIETTORR4T	3,09 €	1
22	11.50355.000	BULLONE 6.35 RS CH 8	0,35 €	1
23	31.29810.000	VITE TBCE 5.12 UNI7380 CLASSE10.9	1,16 €	1
24	020.32.003.00.00	BUSSOLA ATTACCO TELAIETTO RR 4T	3,62 €	1
25	007.32.032.00.00	VITE SPEC.TSBEI CH 6 M8X20 .9 ZINCATA	0,84 €	1
26	31.64070.000	VITE FLANGIATA 8X25 CH10	0,76 €	1
38	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
28	11.55480.000	BULLONE 8.40 PF ROND. LISCIA	2,31 €	1
29	13.17020.000	DADO AUTOBLOCCANTE 8 BASSO	0,85 €	1
31	020.32.026.00.00	MOLLA CAVALLETTO RR 4T	2,24 €	1
32	11.66615.000	BULLONE SPEC.PIASTRINA MOLLA CAVAL.	6,45 €	1
33	11.66614.000	BULLONE SPECIALE CAVALLETTO	6,58 €	1
34	25.57636.000	PIASTRINA PER MOLLA CAVALLETTO RR 4T	6,38 €	1
35	22.48819.000	MOLLA CAVALLETTO ESTERNA RR 4T	4,95 €	1
36	22.48818.000	MOLLA CAVALLETTO INTERNA RR 4T	2,23 €	1
37	15.14654.000	FASCETTA PASSACAVO GOMMATO	1,24 €	1

To see all drawing, select a model

BETA > ENDURO RR 250 2T > 2016
