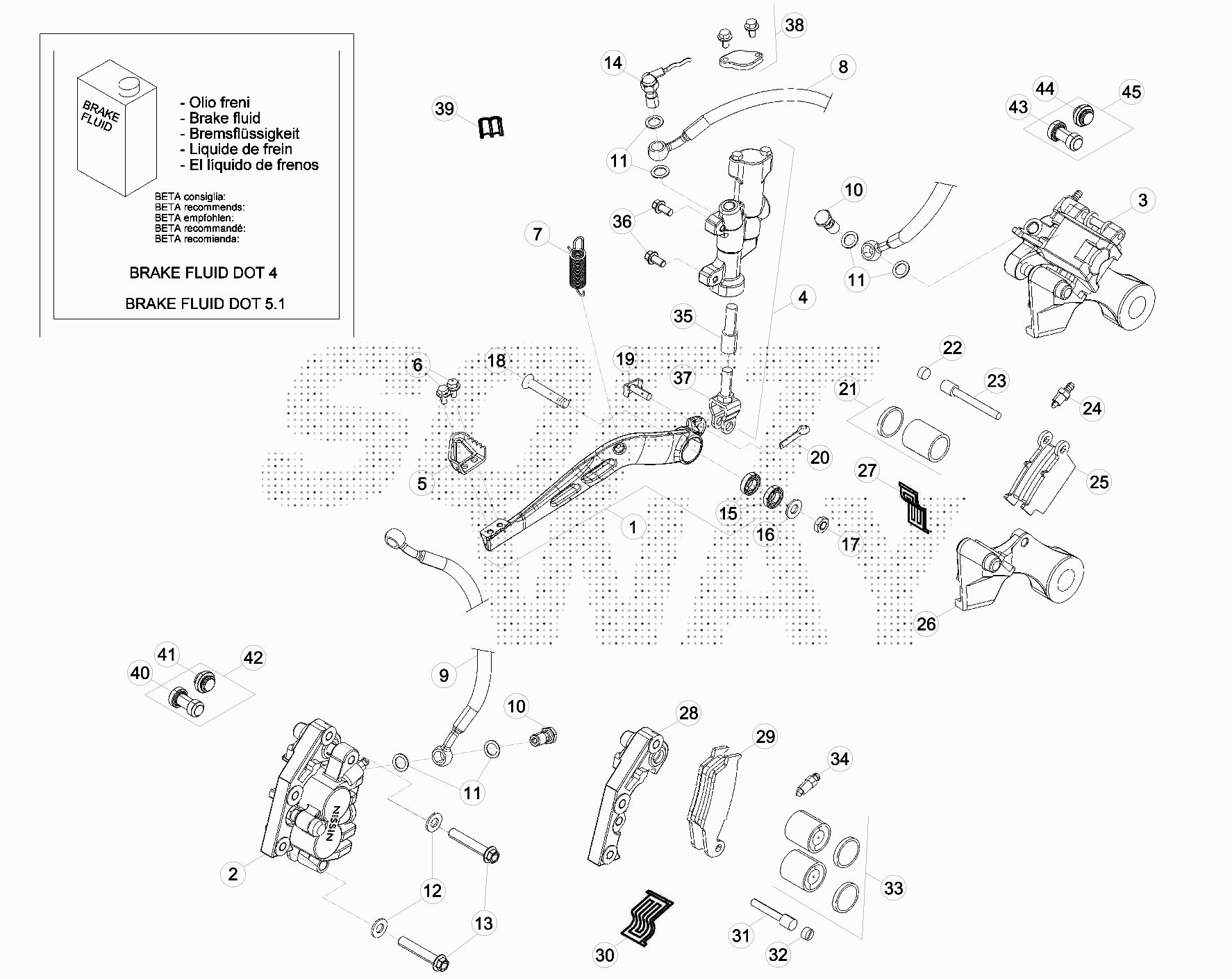

Drawing
Telaio > Freni

Valid for:

BETA > ENDURO RR 250 2T > 2016

Rif.	Sku	Name	Price	Qty needed
1	020.36.001.80.00	PEDALE FRENO RR 4T -COMPLETO-	63,11 €	1
2	25.03056.000	PINZA FRENO ANTERIORE	149,67 €	1
3	25.03066.000	PINZA FRENO POSTERIORE	182,67 €	1
4	25.91178.000	POMPA FRENO POSTERIORE	111,53 €	1
5	22.90053.000	MOZZETTO CON PEDANA	3,61 €	1
6	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
7	026.36.000.00.00	MOLLA RITORNO PED. FRENO RR 2T	3,23 €	1
8	29.09428.000	TUBO FRENO POSTERIORE	45,32 €	1
9	29.09108.000	TUBO FRENO A DISCO ANT. RR 4T'08	83,53 €	1
10	11.65053.000	BULLONE FORATO M10X125 TUBO FRENO RR 4T	2,57 €	1
11	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
16	27.49500.000	RONDELLA 8.16	0,31 €	1
13	11.55690.000	BULLONE 8.45 RS CH	1,62 €	1
14	18.89621.000	INTERRUT.STOP PRES.90°M10X1,25 CON CABL.	18,87 €	1
15	12.93388.000	CUSCINETTO 8.22.7	9,60 €	1
17	13.17020.000	DADO AUTOBLOCCANTE 8 BASSO	0,85 €	1
18	31.63985.000	VITE TSPCE 8.50 CL .9	2,92 €	1
19	25.41830.000	PERNO FISSAGGIO ASTA POMPA FRENO POST.	18,13 €	1
20	12.81995.000	COPIGLIA 2.15 INOX	0,10 €	1
32	31.96821.000	VITE SPECIALE PER PERNO PINZA2503056/66	3,53 €	1
23	25.41860.000	PERNO ACORAG.PASTIGLIE PINZA POS.2503066	6,88 €	1
24	28.91002.000	SFIATO PINZA FRENO 2503066	5,40 €	1
26	020.36.011.00.00	STAFFA PINZA FRENO POSTERIORE25.03066	43,85 €	1
27	22.32208.000	MOLLA FERMA PASTIGLIE X PINZA25.03066	4,11 €	1
28	020.36.012.00.00	STAFFA PINZA FRENO ANTERIORE .03056	39,09 €	1
30	22.32207.000	MOLLA FERMA PASTIGLIE X PINZA25.03056	4,43 €	1
31	25.41859.000	PERNO ACORAG.PASTIGLIE PINZA ANT.2503056	4,36 €	1
33	20.02716.000	KIT PISTONCINI E GUARNIZ. PINZA .03056	43,07 €	1
34	28.91001.000	SFIATO PINZA FRENO 2503056	4,38 €	1
35	20.08276.000	KIT PISTONCINO POMPA FRENO .91178	24,79 €	1
36	31.30750.000	VITE TBIB 6.16	1,16 €	1
37	20.08277.000	KIT LEVA POMPA FRENO .91178	22,25 €	1
38	20.08275.000	KIT SERBATOIO POMPA FRENO .91178	21,20 €	1
39	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
40	036.36.002.00.00	PROTEZIONE	1,12 €	1
41	036.36.003.00.00	PROTEZIONE	1,32 €	1
42	036.36.006.82.00	PROTEZIONE ANTERIORE	12,44 €	1
43	036.36.004.00.00	PROTEZIONE	1,88 €	1
44	036.36.005.00.00	PROTEZIONE	1,42 €	1

To see all drawing, select a model

BETA > ENDURO RR 250 2T > 2016
