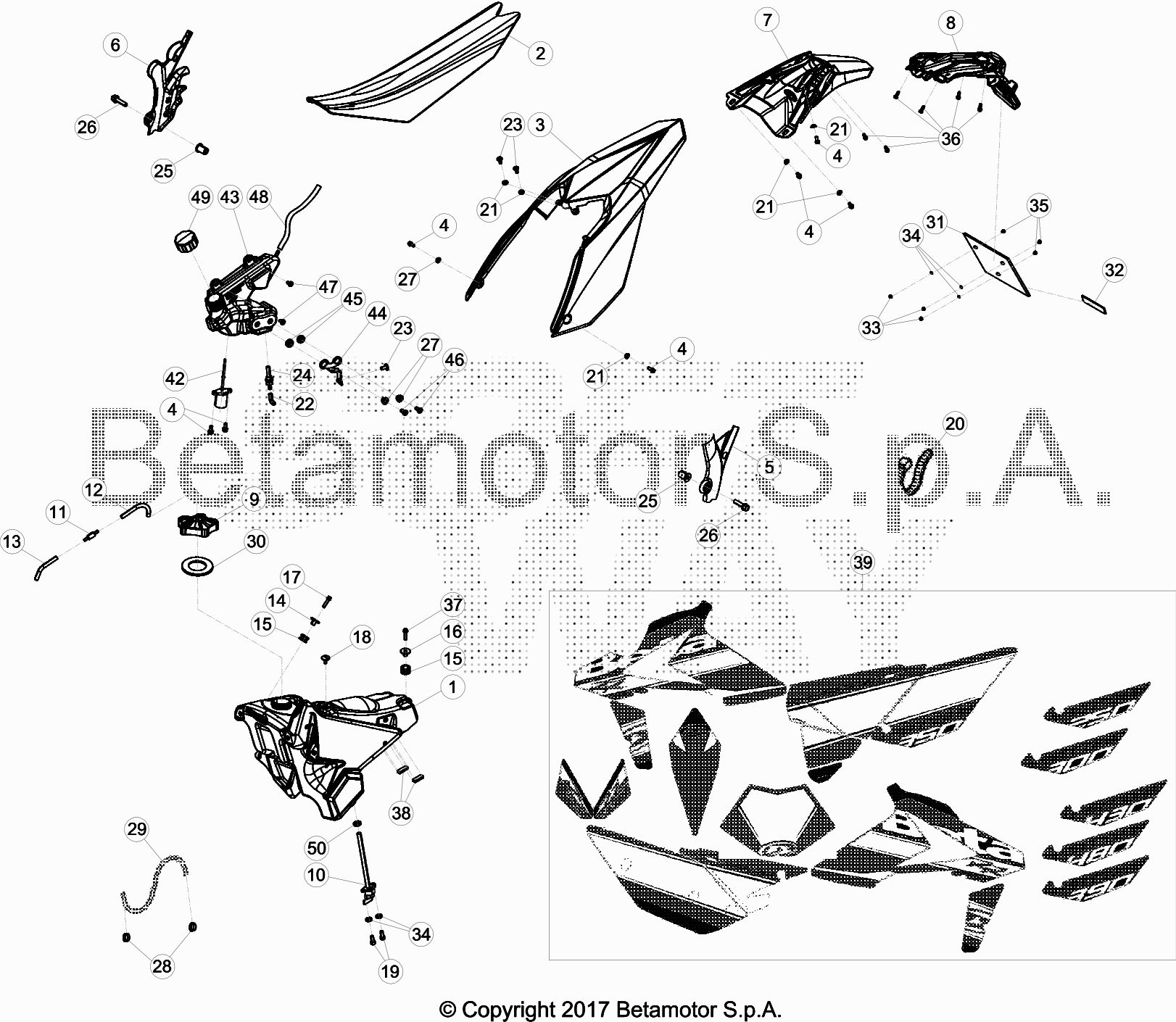

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO RR 250 2T > 2016

Rif.	Sku	Name	Price	Qty needed
1	026.43.006.10.51	SERBATOIO BENZINA RR2T BIANCO	214,60 €	1
2	031.43.143.00.00	SELLA	192,43 €	1
3	031.43.030.10.97	PARAFANGO POST. RR4T ROSSO	44,81 €	1
4	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
5	020.43.060.10.59	PROTEZIONE TELAIO SX RR -NERO-	11,70 €	1
6	020.43.061.10.59	PROTEZIONE TELAIO DX RR 4T -NERO-	11,70 €	1
7	036.43.006.10.59	PORTATARGA -NERO-	31,44 €	1
8	020.43.034.10.59	PORTATARGA	30,63 €	1
11	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
12	020.43.003.00.00	TUBO SFIATO TAPPO/VALVOLA RR 4T	1,29 €	1
13	020.43.004.00.00	TUBO SFIATO VALVOLA/RACCORDO RR 4T	0,79 €	1
14	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	1
15	032.37.013.00.00	SILENT BLOCK	3,65 €	1
16	031.43.002.00.00	DISTANZIALE SERBATOIO BENZINA	5,26 €	1
17	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
18	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
19	31.29810.000	VITE TBCE 5.12 UNI7380 CLASSE10.9	1,16 €	1
20	15.14264.000	FASCETTA PLAST	0,76 €	1
21	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	1
22	036.43.022.00.00	TUBO OLIO	1,26 €	1
23	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
24	036.43.017.00.00	RACCORDO	7,00 €	1
25	27.33740.000	RIVETTO FILETTATO M6TF20X ACCIAO INOX	2,68 €	1
26	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
27	13.62000.000	DISTANZIALE DISCO	1,98 €	1
28	C07.08.008.00.00	ANELLO STRINGITUBO CE	0,24 €	1
29	026.43.005.00.00	TUBO BENZINA SERB/CARBURAT. RR 2T	8,44 €	1
30	031.43.003.00.00	GUARNIZIONE TAPPO SERB. BENZINA	0,62 €	1
31	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
32	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
33	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	1
34	27.36000.000	RONDELLA 5.11	0,31 €	1
35	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	1
36	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	1
37	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
38	031.43.004.82.00	TAMPONE SERBATOIO RR 4T	1,82 €	1
39	026.43.016.82.00	DECALCO	75,15 €	1
42	026.40.019.00.00	SENSORE DI LIVELLO	53,70 €	1
43	026.43.007.10.51	SERBATOIO OLIO MIX	40,33 €	1
44	036.43.021.22.00	ATTACCO POMPA OLIO -BURATTATA-	7,47 €	1
45	28.91880.000	SILENT-BLOCK CAREN. MARMITTA	1,24 €	1
46	31.30470.000	VITE TBCE 6.14 INOX	1,11 €	1
47	31.30035.000	VITE 6.16 TBCE CON FLANGIA (10.9)	0,66 €	1
48	036.43.028.14.00	TUBO	7,33 €	1
49	036.43.010.00.00	TAPPO SERBATOIO OLIO	4,05 €	1
50	026.43.034.00.00	ANELLO DI TENUTA	0,39 €	1

To see all drawing, select a model

BETA > ENDURO RR 250 2T > 2016
