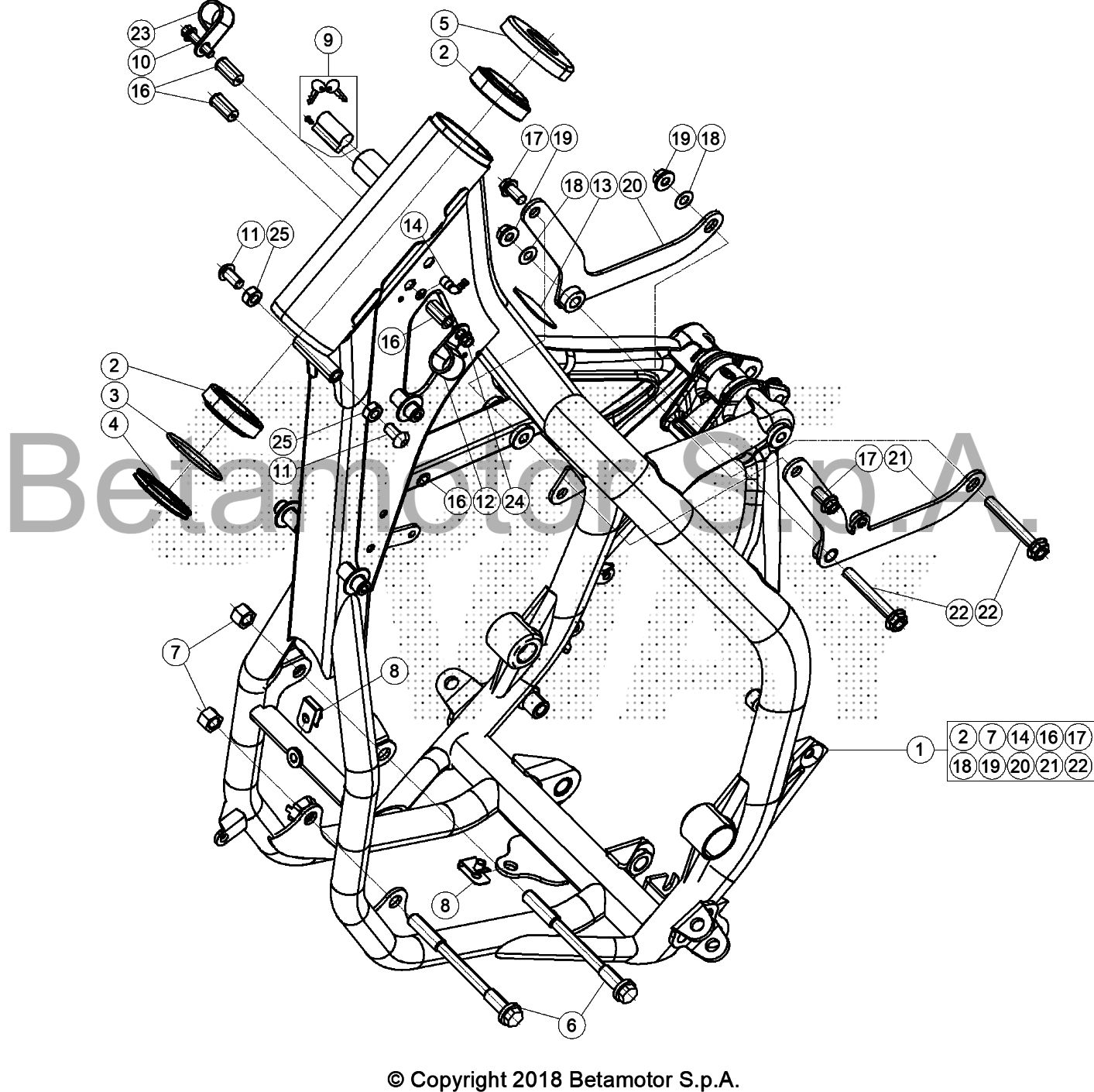

Drawing
Telaio > Telaio/Telaietto

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	026.31.082.80.50	TELAIO RED RR 2T	1.356,60 €	1
2	12.99510.000	CUSCINETTO CONICO .50.15	19,61 €	2
3	10.66935.000	ANELLO OR PER PARAPOLVERE STERZO RR 4T	0,24 €	1
4	020.31.039.00.00	ANELLO INT.PARAPOLV.-STERZO- RR 4T	9,72 €	1
5	031.31.016.22.00	PROTEZIONE CUSCINETTO STERZO	3,59 €	1
6	11.64607.000	BULLONE SPECIALE FIS.MOTORE(SUP. E INF.)	17,20 €	2
7	13.21060.000	DADO M10X1.25 H.8.5 CH.14 SELF-LOCKING	2,32 €	2
8	25.60311.000	PIASTRINA PER VITE M6	1,11 €	2
9	28.85861.000	SERRATURA	19,73 €	1
10	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
11	31.64060.000	VITE TBIB 8.16	1,50 €	2
12	C07.19.001.00.00	FASCETTA A NASTRO CON GOMMA	1,40 €	1
13	031.31.035.00.00	TAMPONE SERBATOIO	1,76 €	1
14	27.23470.000	RACCORDO PER SFIATO RK6 / RR	1,50 €	1
16	27.33741.000	RIVETTO FILETTATO SEMI-ESAGON. SH6 INOX	2,46 €	4
17	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	2
18	27.49500.000	RONDELLA 8.16	0,31 €	2
19	13.17123.000	DADO M8 FLANGIATO CH.13 (DIN )	0,92 €	2
20	026.31.079.80.00	ATTACCO MOTORE DESTRO	15,07 €	1
21	026.31.093.80.00	ATTACCO MOTORE SUPERIORE SINISTRO	15,84 €	1
22	11.55900.000	BULLONE 8.55 PF CH RS	1,34 €	2
23	15.14654.000	FASCETTA PASSACAVO GOMMATO	1,24 €	1
24	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
25	13.16000.000	DADO 8.6 CH	0,56 €	2

To see all drawing, select a model
