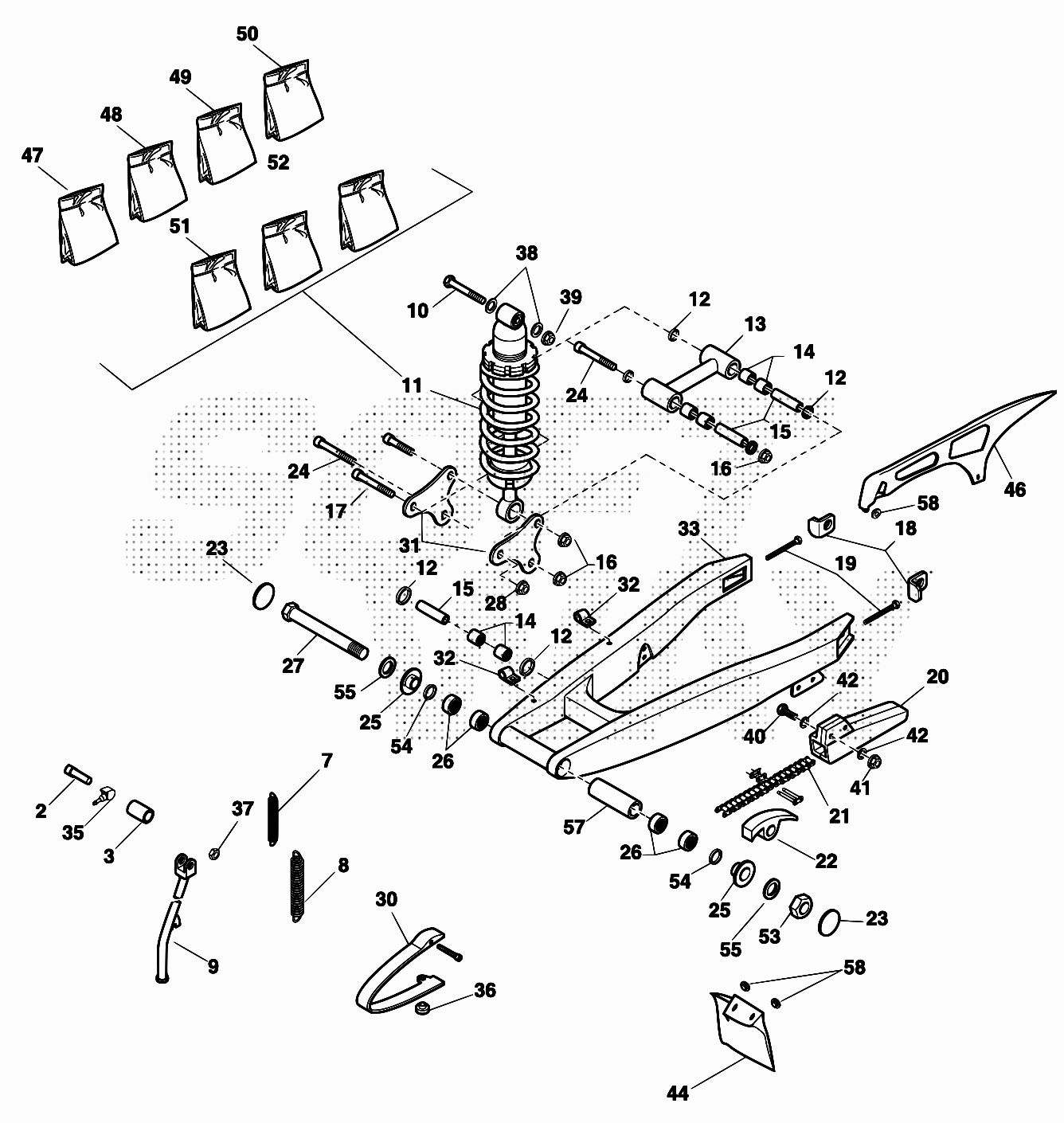

Drawing
Telaio > Forcellone/Sospensione Posteriore

Valid for:

BETA > MOTARD M4 350 > 2016

Rif.	Sku	Name	Price	Qty needed
2	11.70010.000	BULLONE SPEC.CAVAL.ALP-4T/ALP-MOTARD 4.0	5,69 €	1
3	13.46350.000	DISTANZIALE CAVALLETTO	2,98 €	1
7	22.47019.000	MOLLA CAVALLETTO INTERNA	3,46 €	1
8	22.47022.000	MOLLA EST.PER CAVALLETTO LATERALE	2,04 €	1
9	12.39898.059	CAVALLETTO MOTARD 4.0 (CORTO) NERO	36,70 €	1
10	11.63000.000	BULLONE .50 PF CH RS	1,98 €	1
11	018.33.000.80.00	AMMORTIZZATORE M4	385,47 €	1
12	10.41195.000	ANELLO PARAPOLVERE .26.4 NBR	2,26 €	1
13	11.19739.025	BIELLETTA MOTARD 4.0 -GRIGIO DG -	45,27 €	1
14	11.22850.000	BOCCOLA A RULLI .26.12	6,93 €	1
15	13.48056.000	DISTANZIALE .20.34	6,54 €	1
16	13.21120.000	DADO AUTOBLOCCANTE .1,25	1,00 €	1
17	11.63700.000	BULLONE .65 PF CH RS UNI5737	2,57 €	1
18	29.11864.000	TENDICATENA ALP/MOTARD 4.0	11,83 €	1
19	11.55909.000	BULLONE 8.55 IF CH ZB	2,14 €	1
20	29.10066.000	TASSELLO GUIDACATENA INF. ALP4T-ALP 4.0	21,74 €	1
21	12.07286.000	CATENA 5/8.1/4 P.110 MOTARD 4.0	94,79 €	1
22	25.25601.000	PATTINO CATENA	5,61 €	1
23	12.55900.159	COPERCHIETTO IN PLASTICA D.32NERO	2,28 €	1
24	31.65995.000	VITE TCCE .70 PASSO 1,25	3,37 €	1
25	13.48412.000	DISTANZIALE FORCELLONE ALP/MOTARD 4.0	11,46 €	1
26	11.22980.000	BOCCOLA A RULLI .28.16	4,92 €	1
27	25.47651.000	PERNO FORCELLONE ALP/MOTARD 4.0	16,73 €	1
39	13.19010.000	DADO AUTOBLOCCANTE BASSO	0,85 €	1
30	29.10064.000	TASSELLO GUIDACAT.SUP. ALP4T'03-ALP 4.0	21,86 €	1
31	25.57245.000	PIASTRA BILANCIERE ALP4T-ALP/MOTARD 4.0	15,31 €	1
33	15.49643.059	FORCELLONE M4 -NERO OPACO-	325,01 €	1
35	18.88320.000	INTERRUT.CAVALLETTO RR'3-ALP-ALP/MOT 4.0	56,95 €	1
36	13.82551.000	DISTANZIALE SERBATOIO OLIO MIX	1,24 €	1
37	13.18000.000	DADO .6 CH	0,76 €	1
38	27.54000.000	RONDELLA .21.2	0,56 €	1
40	11.50355.000	BULLONE 6.35 RS CH 8	0,35 €	1
41	13.13010.000	DADO AUTOBLOCCANTE 6 ALTO	0,56 €	1
42	27.43250.000	RONDELLA 6.24	0,10 €	1
44	25.24415.059	PARASCHIZZI ALP/MOTARD 4.0	5,92 €	1
46	12.88590.059	COPRICATENA ALP/MOTARD 4.0	5,28 €	1
47	16.20810.000	GHIERA REG.AMMORT. ALP/MOTARD4.0-PAIOLI	18,34 €	1
48	29.10307.000	TAMPONE DI BATTUTA AMMORT.ALP/MOTARD 4.0	10,94 €	1
51	018.33.015.82.00	SNODO - KIT	111,85 €	1
52	22.39131.000	MOLLA AMMORTIZZATORE MOTARD 4.0	59,16 €	1
53	13.29505.000	DADO SPEC. .1,5	7,71 €	1
54	10.67545.000	ANELLO PARAPOLVERE NBR .32.7 DIN	3,57 €	1
55	27.71122.000	RONDELLA .30.3 UNI	0,45 €	1
57	13.48413.000	DISTANZ. INT. FORCELLONE ALP/MOTARD 4.0	27,51 €	1
58	13.54510.000	DISTANZIALE PROTEZ. FORCELLA	1,65 €	1

To see all drawing, select a model

BETA > MOTARD M4 350 > 2016
