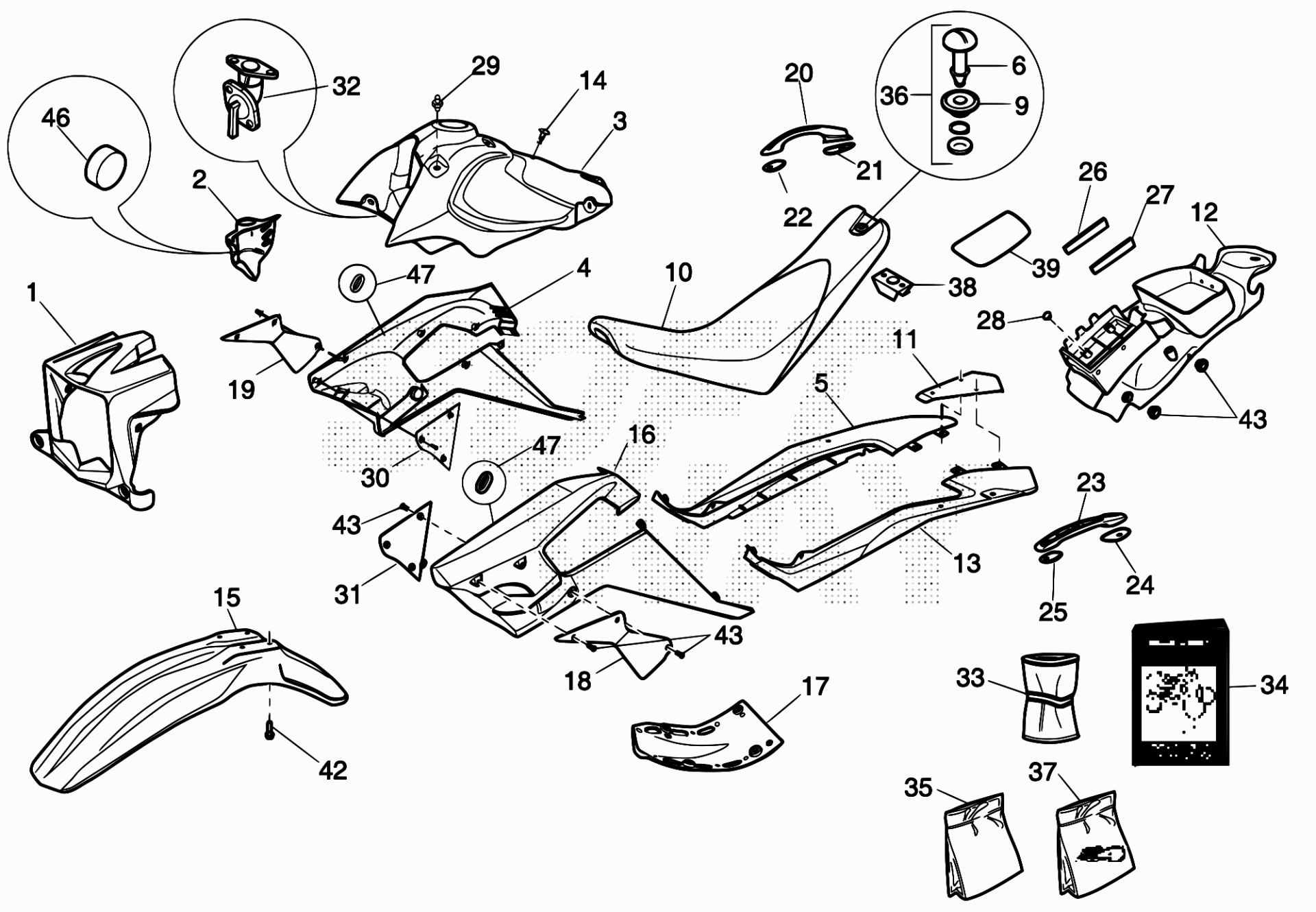

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > MOTARD M4 350 > 2016

Rif.	Sku	Name	Price	Qty needed
1	018.43.020.00.59	MASCHERINA P/FARO M4 -NERO-	56,96 €	1
2	25.98676.059	PROTEZIONE COMMUTATORE ALP4 M4	3,22 €	1
3	28.06082.059	SERBATOIO ALP 4 2° VERSIONE	267,64 €	1
4	15.23204.033	FIANCHETTO SERB.DX M4 -ARGENTO-	44,58 €	1
4	15.23204.059	FIANCHETTO SERB.DX MOTARD 4.0'05 -NERO-	45,91 €	1
5	15.19864.033	FIANCATA POST. DX M4. -ARGENTO-	33,98 €	1
6	25.44070.000	PERNO CHIUSURA SELLA "D1618"	26,62 €	1
9	27.64597.000	RONDELLA CHIUSURA SELLA "R5616"	1,06 €	1
11	12.54350.000	CODINO PARAFANGO POST. MOTARD4.0	39,21 €	1
11	12.54350.059	CODINO PARAFANGO POST. M4 -ANODIZZ NERO-	43,43 €	1
12	25.24659.059	PASSARUOTA M4	24,45 €	1
13	15.19865.059	FIANCATA POST. SX MOTARD 4.0 -NERO-	35,00 €	1
14	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
15	25.15202.033	PARAFANGO ANT. M4 -ARGENTO-	50,53 €	1
15	25.15202.059	PARAFANGO ANT. MOTARD 4.0 -NERO-	52,05 €	1
16	15.23205.033	FIANCHETTO SERB.SX M4 -ARGENTO-	44,58 €	1
16	15.23205.059	FIANCHETTO SERB.SX MOTARD 4.0'05 -NERO-	45,91 €	1
17	12.32206.059	CARTER PARASASSI ALP/MOTARD 4.0	13,94 €	1
18	12.55873.400	CONVOGL.FIANC.SX M4 -ANODIZ.-DA RIFINIRE	74,37 €	1
18	12.55873.459	CONVOGL.FIANC.SX M4 -ANODIZ. NERO-	79,57 €	1
19	12.55872.400	CONVOGL.FIANC.DX M4 -ANODIZ.-DA RIFINIRE	74,37 €	1
19	12.55872.459	CONVOGL.FIANC.DX M4 -ANODIZ. NERO-	79,57 €	1
20	22.00110.059	MANIGLIA PASSEGGERO DX ALP/MOTARD 4.0	8,64 €	1
21	16.77608.000	GUARNIZIONE MANIGLIA POST.DX MOT 4.0	1,95 €	1
23	22.00111.059	MANIGLIA PASSEGGERO SX ALP/MOTARD 4.0	7,44 €	1
24	16.77609.000	GUARNIZIONE MANIGLIA POST.SX MOT 4.0	1,95 €	1
25	16.77607.000	GUARNIZIONE MANIGLIA ANT. SX MOT 4.0	1,95 €	1
26	28.94951.000	SPUGNA BATTERIA ALP/MOTARD 4.0	1,17 €	1
27	28.94952.000	SPUGNA BATTERIA LATO SX ALP/MOTARD 4.0	3,57 €	1
28	29.10314.000	TAMPONE BATTERIA ALP/MOTARD 4.0 H.3MM	0,89 €	1
29	25.41840.000	PERNO ANC.FIANC.SERBATOIO ALP/MOTARD 4.0	4,92 €	1
30	15.23212.159	FIANCHETTO INT.SERB.DX MOT.4.0'05 -NERO-	7,81 €	1
33	11.05665.000	BORSETTA CON ARNESI ALP/MOTARD 4.0	27,43 €	1
36	20.02043.000	KIT CHIUS. SELLA BIFIX MAXI(PERNO LUNGO)	24,18 €	1
38	27.31730.000	RICETTACOLO CHIUSURA SELLA "C16"	3,43 €	1
39	14.40045.000	ELASTICO FIS. BATTERIA RR ALP-MOTARD 4.0	6,86 €	1
42	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
43	31.23370.000	VITE 4.11 TTLIC AUTOFIL.(X PLASTICA)	0,21 €	1
46	16.38100.000	GOMMINO PER COMMUTATORE ALP/MOTARD 4.0	0,57 €	1
47	16.34900.000	GOMMINO SOTTOSELLA PARAF.	1,65 €	1

To see all drawing, select a model

BETA > MOTARD M4 350 > 2016
