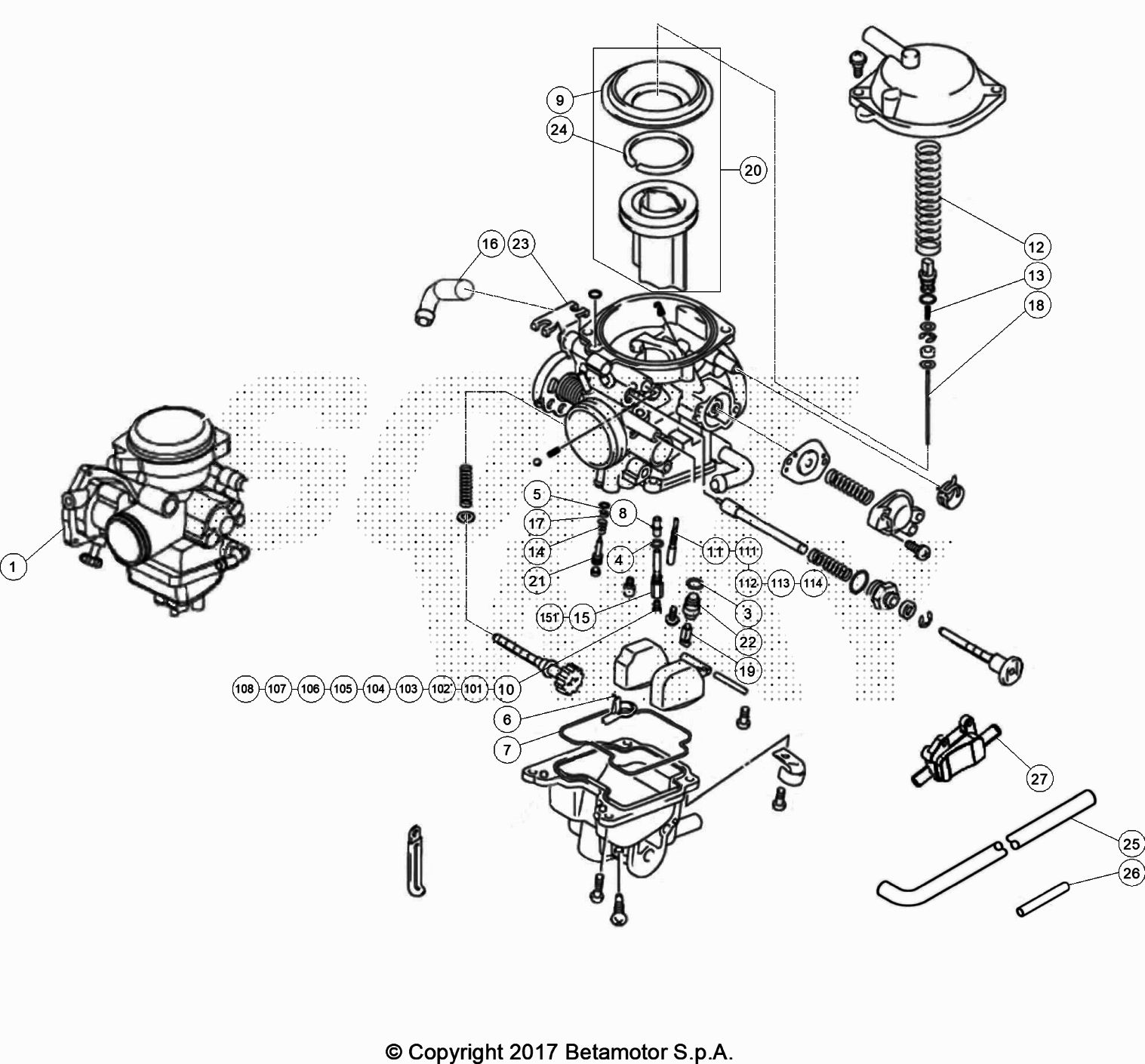

Drawing
Motore > Carburatore

Valid for:

BETA > TRIAL EVO 300 4T FACTORY > 2017

Rif.	Sku	Name	Price	Qty needed
1	001.12.011.80.00	CARBURATORE COMPLETO EVO 4T FACTORY	624,14 €	1
3	10.42661.000	ANELLO OR SEDE INGR.BENZINA MIKUNI BSR	1,16 €	1
4	10.42662.000	ANELLO OR POLVERIZZATORE MIKUNI BSR	2,40 €	1
5	10.42663.000	ANELLO OR VITE REGISTRO MISC.MIKUNI BSR	1,53 €	1
6	10.42665.000	ANELLO CAMPANEL.RITEGNO BENZ.MIKUNI BSR	8,95 €	1
7	10.42664.000	ANELLO OR VASCHETTA MIKUNI BSR	6,08 €	1
8	10.91150.000	ATOMIZZATORE MIKUNI BSR	25,72 €	1
9	13.36150.000	DIAFRAMMA MIKUNI BSR	31,52 €	1
10	16.42096.000	GETTO MAX ,5 MIKUNI BSR	3,70 €	1
11	16.42361.000	GETTO MIN ,5 PER BSR	9,28 €	1
12	22.43115.000	MOLLA VALVOLA MIKUNI BSR	2,96 €	1
13	22.43116.000	MOLLA SPILLO MIKUNI BSR	2,96 €	1
14	22.43117.000	MOLLA VITE REGISTRO MISCELA MIKUNI BSR	2,32 €	1
15	25.87160.000	POLVERIZZATORE MIKUNI BSR	17,84 €	1
16	27.23473.000	RACCORDO PER SFIATO OLIO EVO/CR85	5,34 €	1
17	27.64585.000	RONDELLA VITE REG. MISCELA MIKUNI BSR	1,60 €	1
18	28.94268.000	SPILLO MIKUNI BSR	20,33 €	1
19	28.94272.000	SPILLO INGRESSO BENZINA MIKUNI BSR	22,95 €	1
20	31.02184.000	VALVOLA A MEMBRANA MIKUNI BSR	36,56 €	1
21	31.88603.000	VITE REGISTRO MISCELA MIKUNI BSR	4,83 €	1
22	36.11565.000	VALVOLA A SPILLO EVO	12,88 €	1
23	001.12.002.50.00	STAFFA CARBURATORE	9,35 €	1
24	10.42660.000	ANELLO DI FISSAGGIO MEMBRANA MIKUNI BSR	2,32 €	1
25	008.37.057.00.00	TUBO VALVOLA AIS	15,16 €	1
26	008.37.080.00.00	TUBO PER AIS COLLETTORE/VALVOLA EVO 4T	12,14 €	1
27	31.15070.000	VALVOLA AIS RICIRCOLO ARIA RR4T EURO 3	41,76 €	1
101	16.42097.000	GETTO MAX MIKUNI BSR	3,70 €	1
102	16.42098.000	GETTO MAX ,5 MIKUNI BSR	3,78 €	1
103	16.42094.000	GETTO MAX MIKUNI BSR	3,70 €	1
104	16.42095.000	GETTO MAX ,5 MIKUNI BSR	3,70 €	1
105	16.42092.000	GETTO MAX MIKUNI BSR	3,95 €	1
106	16.42260.000	GETTO MASSIMO ,5 - SPECIALSETTING	3,49 €	1
107	16.42093.000	GETTO MAX MIKUNI BSR	3,95 €	1
108	001.12.004.00.00	GETTO MASSIMO	4,37 €	1
111	16.42435.000	GETTO MIN MIKUNI BSR	9,55 €	1
112	16.42342.000	GETTO MINIMO ,5 MIKUNI BSR	9,55 €	1
113	16.42436.000	GETTO MIN MIKUNI BSR	9,55 €	1
114	001.12.003.00.00	GETTO MINIMO	10,89 €	1
151	25.87161.000	POLVERIZZATORE MIKUNI BSR REGOLAZ.'08	39,82 €	1

To see all drawing, select a model

BETA > TRIAL EVO 300 4T FACTORY > 2017
