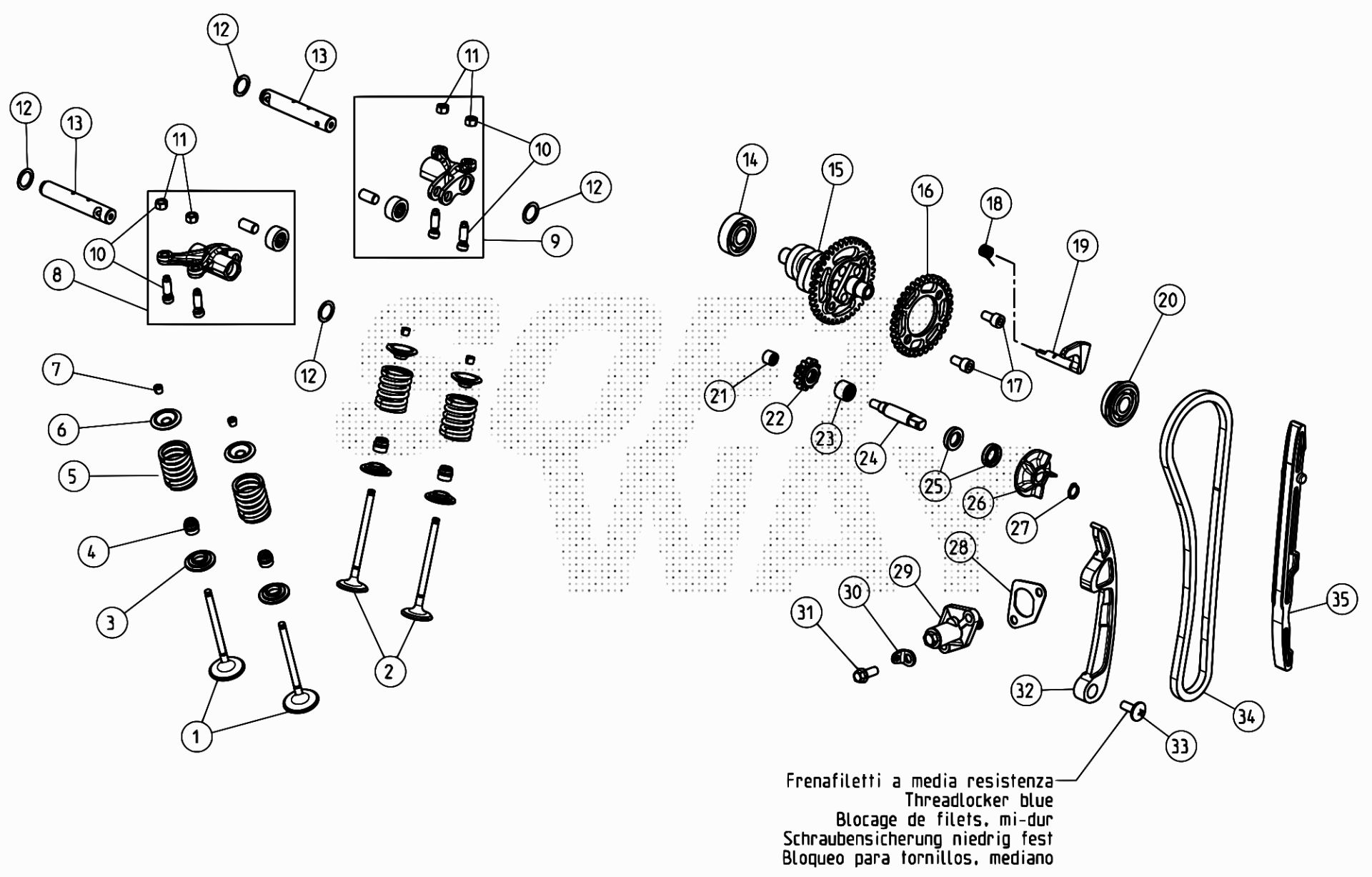

Drawing
Motore > Cilindro/Testa/Distribuzione

Valid for:

BETA > TRIAL EVO 300 4T FACTORY > 2017

Rif.	Sku	Name	Price	Qty needed
1	31.13600.000	VALVOLA ASPIRAZIONE	12,27 €	1
2	31.13601.000	VALVOLA SCARICO	29,96 €	1
3	28.16825.000	SCODELLINO INFERIORE MOLLA SINGOLA	21,25 €	1
4	27.25701.000	RASCHIAVALVOLE -VA3 5/7 FKM NERO	5,88 €	1
5	22.34111.000	MOLLA VALVOLA SINGOLA	24,16 €	1
6	28.16824.000	SCODELLINO SUPERIORE	27,63 €	1
7	28.78800.000	SEMICONO	1,12 €	1
8	11.20200.800	BILANCERE LATO ASPIRAZ.(ROTELLA)CON P.I.	160,49 €	1
9	11.20210.800	BILANCERE LATO SCARICO (ROTELLA)CON P.I.	154,35 €	1
10	27.26100.000	REGISTRO A VITE	15,62 €	1
11	13.20030.000	DADO DI REGISTRO	0,28 €	1
12	27.59909.000	RONDELLA SPESS. .17.0,5	0,66 €	1
13	22.54550.000	PERNO BILANCERE SCARICO/ASPIRAZIONE	18,50 €	1
14	12.93501.000	CUSCINETTO .32.10 (6201)	12,81 €	1
15	10.39000.000	ALBERO A CAMME	263,29 €	1
16	12.91400.000	CORONA DISTRIBUZIONE (Z 34)	56,49 €	1
17	31.30200.000	VITE BRUGOLA TCCE 6.10	0,56 €	1
18	22.47150.000	MOLLA DECOMPRESSORE	3,64 €	1
19	22.22900.000	MASSA DECOMPRESSORE	29,34 €	1
20	12.93502.000	CUSCINETTO .32.10 (6201NR)	11,19 €	1
21	11.22058.000	BOCCOLA A RULLI 6.10.8 HK	3,40 €	1
22	18.82650.000	INGRANAGGIO POMPA ACQUA	50,34 €	1
23	11.22100.000	BOCCOLA A RULLI .14.10	7,63 €	1
24	10.27771.000	ALBERO POMPA ACQUA	32,34 €	1
25	36.25043.000	ANELLO PARAOLIO 10X18X4 BSL	8,99 €	1
26	16.20900.000	GIRANTE POMPA ACQUA	10,87 €	1
27	28.22660.000	SEEGER 9E	0,31 €	1
28	001.11.164.00.00	GUARNIZIONE TENDI CATENA	1,22 €	1
29	29.11920.000	TENDI CATENA (TKS4)	32,03 €	1
30	25.57912.000	PIASTRINA FIS. LEVA PEDALE FRENO	4,16 €	1
31	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
32	25.25551.000	PATTINO MOBILE	3,39 €	1
33	31.30530.000	VITE TTLIC 6.12 TESTA	0,45 €	1
34	12.06450.000	CATENA DISTRIBUZIONE	43,59 €	1
35	25.25550.000	PATTINO FISSO	3,39 €	1

To see all drawing, select a model

BETA > TRIAL EVO 300 4T FACTORY > 2017
