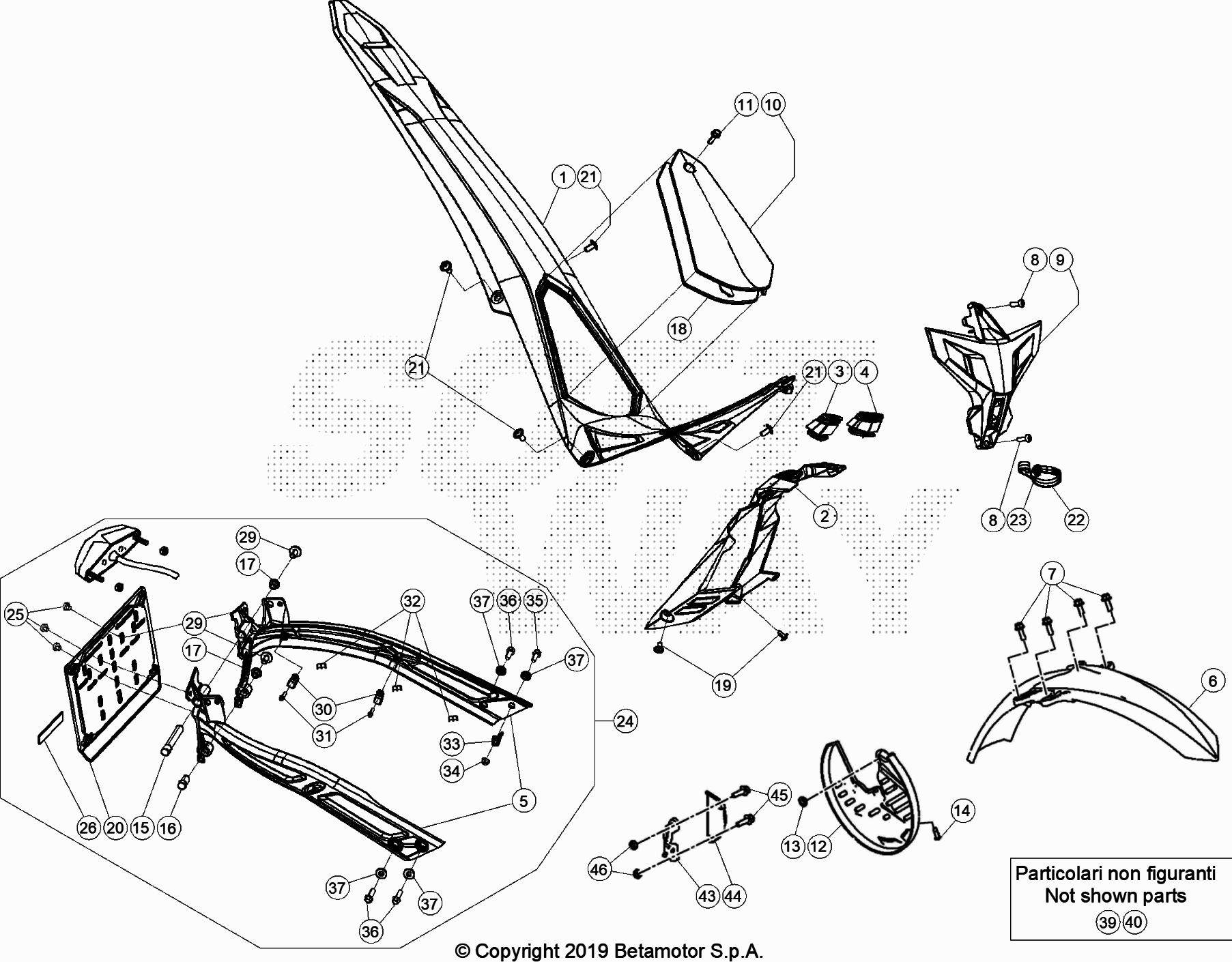

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > TRIAL EVO 300 4T FACTORY > 2020

Rif.	Sku	Name	Price	Qty needed
1	007.43.151.80.32	PARAFANGO POSTERIORE BLUE EVO FACTORY MY	115,66 €	1
2	008.43.126.00.32	COPRISERBATOIO BLUE EVO 4T	14,66 €	1
3	007.43.134.00.59	PASSACAVO	2,14 €	1
4	007.43.135.00.59	PASSACAVO	2,14 €	1
5	007.43.014.00.59	PORTATARGA -COPPIA- NERO	25,91 €	1
6	007.43.159.81.32	PARAFANGO ANTERIORE - KIT BLUE EVO FACTO	48,45 €	1
7	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
8	31.29820.000	VITE TBCE 5.16	1,29 €	2
9	007.43.125.00.32	MASCHERINA BLUE EVO	7,64 €	1
10	007.43.093.10.32	COPERCHIO SCATOLA FILTRO BLUE EVO	6,82 €	1
11	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	1
12	007.43.037.37.59	COPRIDISCO ANTERIORE	6,94 €	1
13	13.55240.000	DISTANZIALE COPRIDISCO ANTERIORE	1,98 €	1
25	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	3
15	007.43.035.00.00	DISTANZIALE	4,15 €	1
16	007.43.036.00.00	DISTANZIALE	3,16 €	1
17	13.62000.000	DISTANZIALE DISCO	1,98 €	2
18	007.43.094.00.00	GUARNIZIONE COPERCHIO FILTRO	2,40 €	1
19	31.29828.000	VITE 5.12 TBCEI FLANG.	0,29 €	2
20	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
21	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	4
22	007.43.136.00.59	PASSACAVO BLACK EVO	2,94 €	1
23	C24.37.002.00.00	VITE 4,5X9 [MM] UNI9708	0,41 €	1
24	007.45.074.82.01	KIT PORTATARGA	145,62 €	1
26	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
29	31.30035.000	VITE 6.16 TBCE CON FLANGIA (10.9)	0,66 €	2
30	15.14300.000	FASCETTA FISS.TUBO FRENO POST.	0,90 €	2
31	31.23566.000	VITE 4,5.9 SCREWPLAST TCCCR	0,70 €	2
32	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	3
33	C07.19.001.00.00	FASCETTA A NASTRO CON GOMMA	1,40 €	1
34	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
35	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
36	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	3
37	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	4
39	007.45.073.82.11	MASCHERINA , KIT WHITE EVO FACTORY	126,15 €	1
40	007.43.840.10.11	MASCHERINA WHITE	10,35 €	1
43	007.43.050.10.59	SUPPORTO BOBINA INFERIORE VTM-NERO-	3,20 €	1
44	007.43.051.10.59	PROTEZIONE BOBINA	3,57 €	1
45	31.30020.000	VITE TCCE 5.25 UNI	0,31 €	2
46	13.11000.000	DADO 5.5 CH 8	0,50 €	2

To see all drawing, select a model

BETA > TRIAL EVO 300 4T FACTORY > 2020
