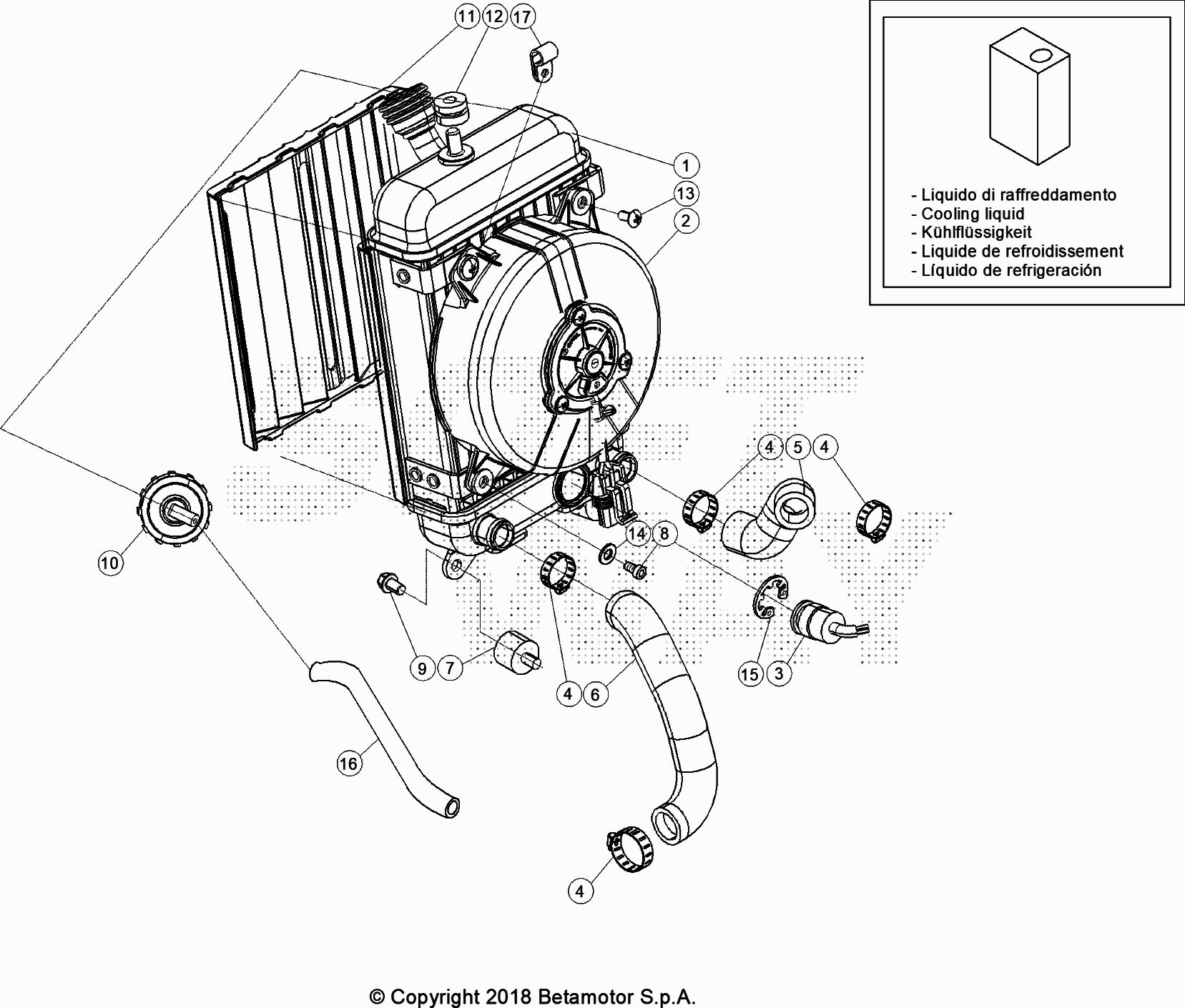

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	007.39.030.00.00	ELETTROVENTOLA C/SUP. EVO 2T/4T	163,07 €	1
3	008.39.111.00.00	TERMOINTERRUTORE -70°C	35,92 €	1
4	15.15230.000	FASCETTA /25	2,78 €	4
5	29.15737.000	TUBO ACQUA DESTRO	10,35 €	1
6	29.15738.000	TUBO ACQUA SINISTRO	10,35 €	1
7	28.91942.000	SILENT-BLOCK RADIATORE	4,39 €	2
8	31.34510.000	VITE BRUGOLA TCCE 6.20	0,61 €	1
9	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	2
10	007.39.014.00.00	TAPPO RADIATORE	11,26 €	1
11	007.39.024.00.59	GRIGLIA RADIATORE BLACK EVO	9,71 €	1
12	16.34905.000	GOMMINO STAFFA CONTAKM RR/RADIATORE VTM	1,61 €	1
13	31.30520.000	VITE TTLIC 6.16 TESTA	0,31 €	3
14	27.43000.000	RONDELLA IN GOMMA 6.20.3	0,61 €	4
15	28.25380.000	SEEGER 20I	0,49 €	1
16	008.39.112.14.00	TUBO	2,54 €	1
17	C07.19.001.00.00	FASCETTA A NASTRO CON GOMMA	1,40 €	1

To see all drawing, select a model
