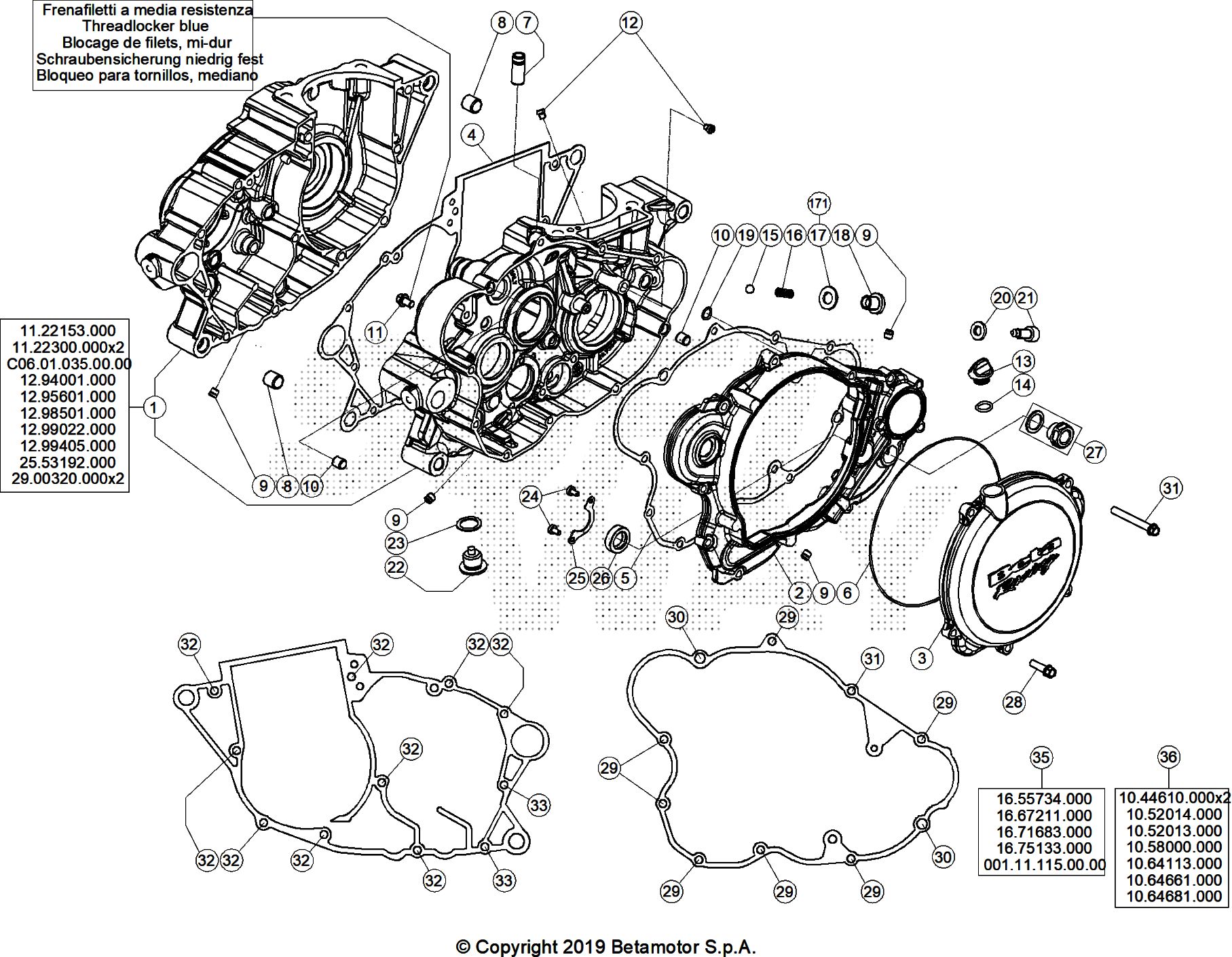

Drawing
Motore > Basamento

Valid for:

BETA > TRIAL EVO 300 4T FACTORY > 2025

Rif.	Sku	Name	Price	Qty needed
1	001.01.300.80.00	CARTER MOTORE EVO 4T	992,27 €	1
2	12.62671.800	COPERCHIO FRIZIONE INTERNO COMPLETO	49,96 €	1
3	032.01.027.37.00	COPERCHIO FRIZIONE EVO 4T	27,78 €	1
4	16.55734.000	GUARNIZIONE CENTRALE CARTER	29,44 €	1
5	16.71683.000	GUARNIZIONE CARTER FRIZIONE ESTERNO	10,68 €	1
6	10.67341.000	ANELLO OR COPERCHIO FRIZIONE ESTERNO	2,37 €	1
7	11.22153.000	BOCCHELLO VENTILAZIONE REV 4T08	1,35 €	1
8	16.41500.000	GRANO RIFERIMENTO ,5.13.13	3,66 €	2
9	29.00320.000	TAPPO OLIO AD ESPANSIONE	2,59 €	4
10	16.36500.000	GRANO RIFERIMENTO 9.10	1,65 €	2
11	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
12	16.42901.000	GETTO CARTER VOLANO	2,99 €	2
13	29.10293.000	TAPPO CARICO OLIO	1,74 €	1
14	10.66164.000	ANELLO OR .2,5 NBR 70SH	0,05 €	1
15	28.90201.000	SFERA D.7	0,21 €	1
16	22.34110.000	MOLLA VALVOLA DI MAX	1,21 €	1
17	27.60265.000	RONDELLA SPESS. .18.1,5 IN RAME	0,56 €	1
18	31.65050.000	VITE TORX M12 X	13,74 €	1
19	10.66184.000	ANELLO OR 8,50.1,50 FKN	0,57 €	1
20	27.58064.000	RONDELLA SPESS. 8.16.2,5 RAME	1,10 €	1
21	31.64200.000	VITE M8 PMS	1,92 €	1
22	29.00451.000	TAPPO C/CALAMITA SCARICO OLIO4T	10,38 €	1
23	16.53600.000	GUARNIZIONE .22,5.1	0,31 €	1
24	31.73000.000	VITE SPEC. 4.8.TC 8 VOLANO	0,31 €	2
25	25.57658.000	PIASTRINA FISSAGGIO ANELLO PARAOLIO	6,06 €	1
26	10.52014.000	ANELLO PARAOLIO .24.7	8,05 €	1
27	29.10031.000	TAPPO INDICATORE OLIO CRUISER	28,28 €	1
28	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	4
29	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	7
30	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	2
31	11.05540.000	BULLONE 6.55 RS CH 8	1,82 €	2
32	11.05485.000	BULLONE 6.60 RS CH 8	1,07 €	9
33	11.50535.000	BULLONE 6.45 RS CH 8	0,95 €	2
35	28.08093.800	SERIE GUARNIZIONI EVO 4T 300CC	67,60 €	1
36	28.08089.800	SERIE PARAOLIO EVO 4T	61,44 €	1
171	27.60265.100	RONDELLA SPESS. .18.1 IN RAME	0,56 €	1

To see all drawing, select a model

BETA > TRIAL EVO 300 4T FACTORY > 2025
