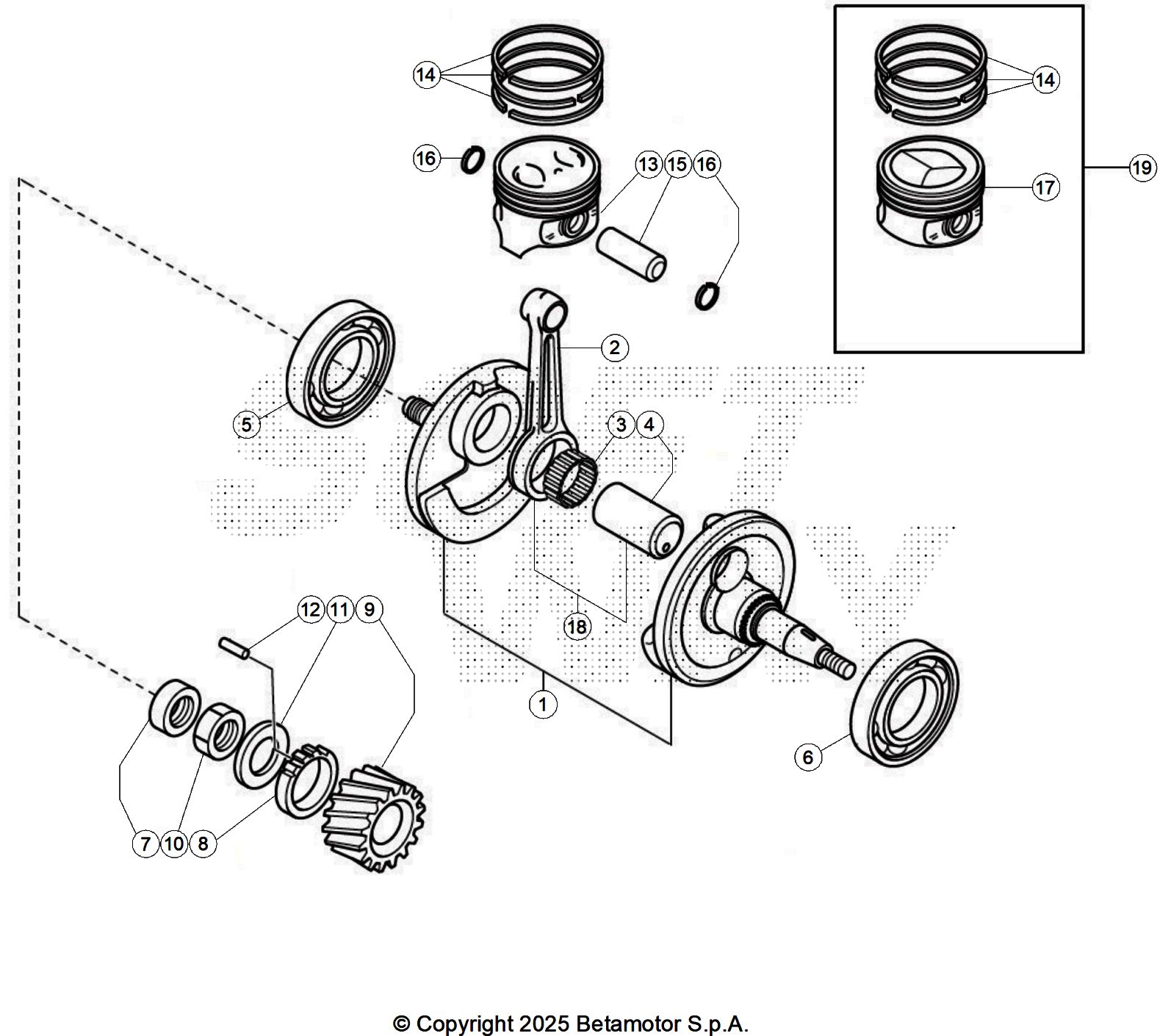

Drawing
Motore > Albero Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	35.20500.000	ALBERO MOTORE	649,47 €	1
18	35.20510.000	BIELLA NUDA	106,91 €	1
3	35.20520.000	GABBIA RULLI (09263-31008-0B0)	44,21 €	1
4	35.22520.000	ASSE ACCOPPIAMENTO (12210-42A01)	32,88 €	1
5	35.10530.000	CUSCINETTO DX .68.18 (09262-28014)	59,72 €	1
7	35.10550.000	ANELLO PARAOLIO .21.7 (09282-12009)	10,02 €	1
8	35.20560.000	INGRANAGGIO POMPA OLIO (16321-42A00)	49,42 €	1
9	35.10700.000	RULLO (09261-10003)	6,87 €	1
10	35.20571.000	DADO (31792-26F10)	2,33 €	1
11	35.20572.000	RONDELLA (09166-18003)	1,46 €	1
12	35.20580.000	CHIAVETTA (09421-04007)	4,61 €	1
17	35.20590.000	PISTONE (12111-42A03)	114,99 €	1
14	35.20600.000	SERIE SEGMENTI (12140-19B10)	73,98 €	1
15	35.20610.000	SPINOTTO (12151-22A02)	13,64 €	1
16	35.20620.000	ANELLO SEEGER (09381-16001)	1,24 €	2

To see all drawing, select a model
