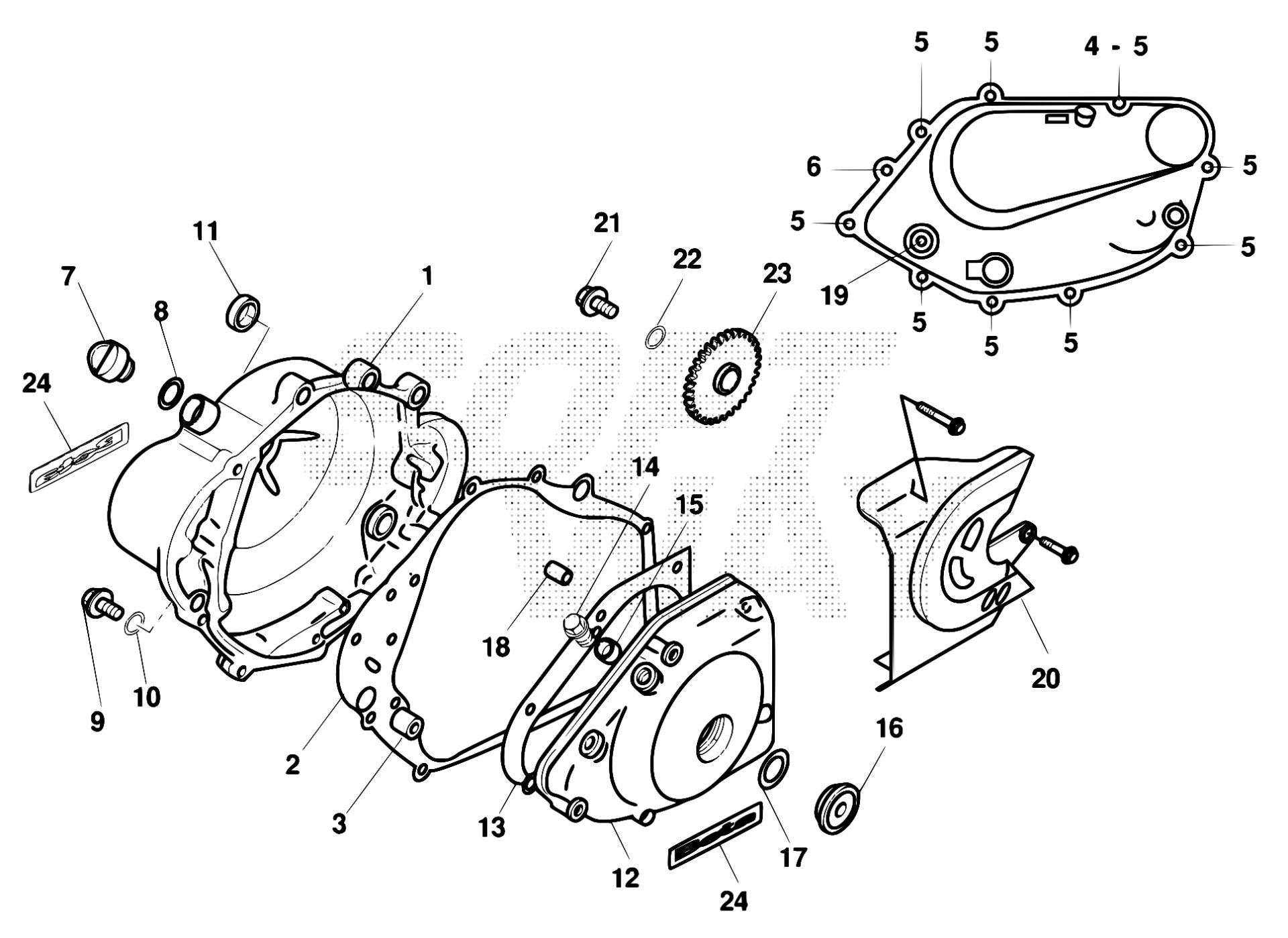

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	35.10330.000	COPERCHIO FRIZIONE (11340-42A20)	179,07 €	1
2	35.10350.000	GUARNIZIONE COP.FRIZIONE (11482-05211)	19,15 €	1
3	35.10250.000	SPINA L18 (04211-13189)	1,63 €	1
4	35.10370.000	GUARNIZIONE 5,8.11.1,2 (09168-06024)	1,59 €	1
5	35.12400.000	BULLONE (01547-06303)	1,74 €	1
6	35.10372.000	BULLONE (01547-06453)	1,74 €	1
7	35.10380.000	TAPPO OLIO (20.10) (09259-20019)	10,78 €	1
8	35.10390.000	ANELLO OR3,1.16,8 TAPPO/OLIO-09280-17003	1,29 €	1
9	35.10400.000	TAPPO (09247-14026)	3,57 €	1
10	35.10410.000	GUARNIZIONE ,8.18,8.0,4 (09168-14002)	2,28 €	1
11	35.10420.000	TAPPO COP.FRIZIONE (11342-12C51)	7,34 €	1
12	35.10430.000	COPERCHIO VOLANO (11351-42A20)	136,73 €	1
13	35.20440.000	GUARNIZIONE COP.VOLANO (11483-05312)	10,37 €	1
14	35.10450.000	TAPPO (09247-12104)	2,45 €	1
15	35.10460.000	GUARNIZIONE .16.2 (09168-12002)	1,32 €	1
16	35.10470.000	TAPPO (09259-26011)	9,38 €	1
17	35.10480.000	ANELLO OR 3,1.22,7 (09280-22008)	2,03 €	1
18	35.10490.000	SPINA (04211-09129)	1,17 €	1
19	35.20630.000	PISTONE COMPLETO +0,5 (12100-42A30-050)	156,59 €	1
19	35.10340.000	SPIA LIVELLO OLIO (11971-45010)	15,53 €	1
21	11.70511.000	BULLONE PIGNONE (01550-0812B)	2,14 €	1
22	27.78601.000	RONDELLA PIGNONE (08211-08283)	2,64 €	1
23	25.64064.000	PIGNONE CATENA Z.15 ALP-4T-200 N.O.	30,39 €	1
24	017.43.120.00.00	DECALCO DX E SX CARTER MOTORE200 4T	9,69 €	1

To see all drawing, select a model
