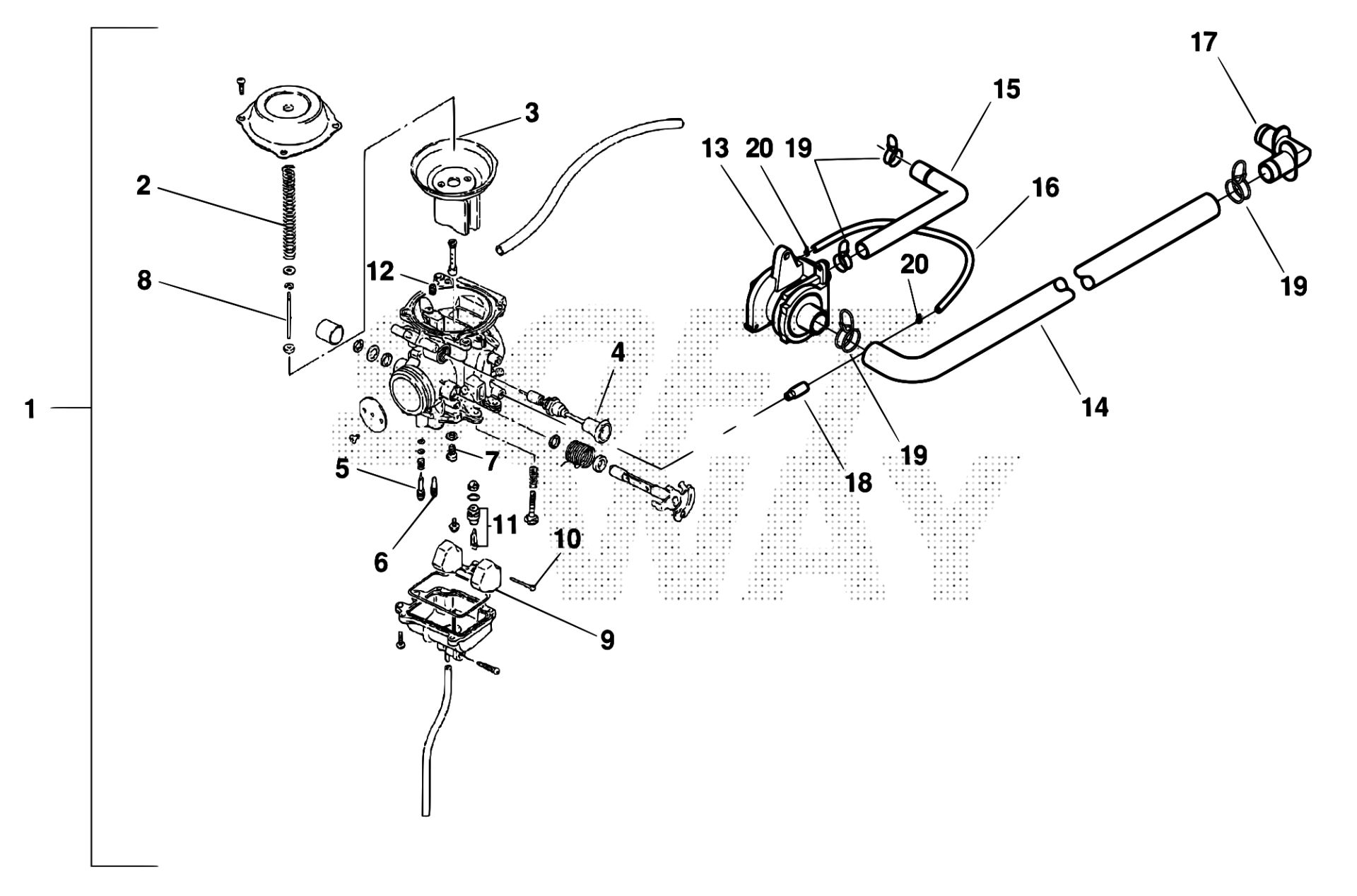

Drawing
Motore > Carburatore

Valid for:
Rif. Sku Name Price Qty needed Action
1 12.04907.000 CARBURATORE ALP 4T E2 538,84 € 1

2 35.21070.000 GETTO SPILLO (P.5) (09494-00514) 19,32 € 1

3 35.21130.000 COPERCHIO COMPL. (13500-42A00) 181,90 € 1

4 35.21150.000 POMELLO COMPL. (13411-42A20) 30,26 € 1

5 35.11190.000 VITE REGOL.(1) (13279-47070) 13,44 € 1

6 35.21210.000 GETTO PILOTA (40) (09492-40014) 9,06 € 1

7 35.21230.000 GETTO MAX. (122.5) (09491-24013) 14,34 € 1

8 35.11240.000 SPILLO CONICO (5D26-2) (13383-42A00) 18,57 € 1

9 35.11250.000 GALLEGGIANTE (13250-42A00) 32,62 € 1

10 35.11260.000 PERNO GALLEGGIANTE (13254-92311) 2,32 € 1

11 35.11270.000 VALVOLA COMPLETA (13370-44500) 48,59 € 1

12 35.21090.000 GETTO ARIA (135) (09493-27001) 11,83 € 1

13 31.15030.000 VALVOLA AIS RICIRCOLO ARIA MIKUNI 57,08 € 1

14 29.15855.000 TUBO PER AIS VALV./SC.FILTRO ALP4T 200CC 14,30 € 1

15 29.15857.000 TUBO AIS SCARICO/VALVOLA ALP 4T 200CC E2 9,02 € 1

16 29.15962.000 TUBO GOMMA 3.8 3,28 € 1

17 27.11020.000 RACCORDO A °' 7,94 € 1

18 27.23502.000 RACCORDO VALVOLA AIS SU CARBURATORE 2,49 € 1

19 10.67440.000 ANELLO STRINGITUBO BENZINA CE6 0,56 € 1

20 10.67450.000 ANELLO STRINGITUBO CE 0,65 € 1
