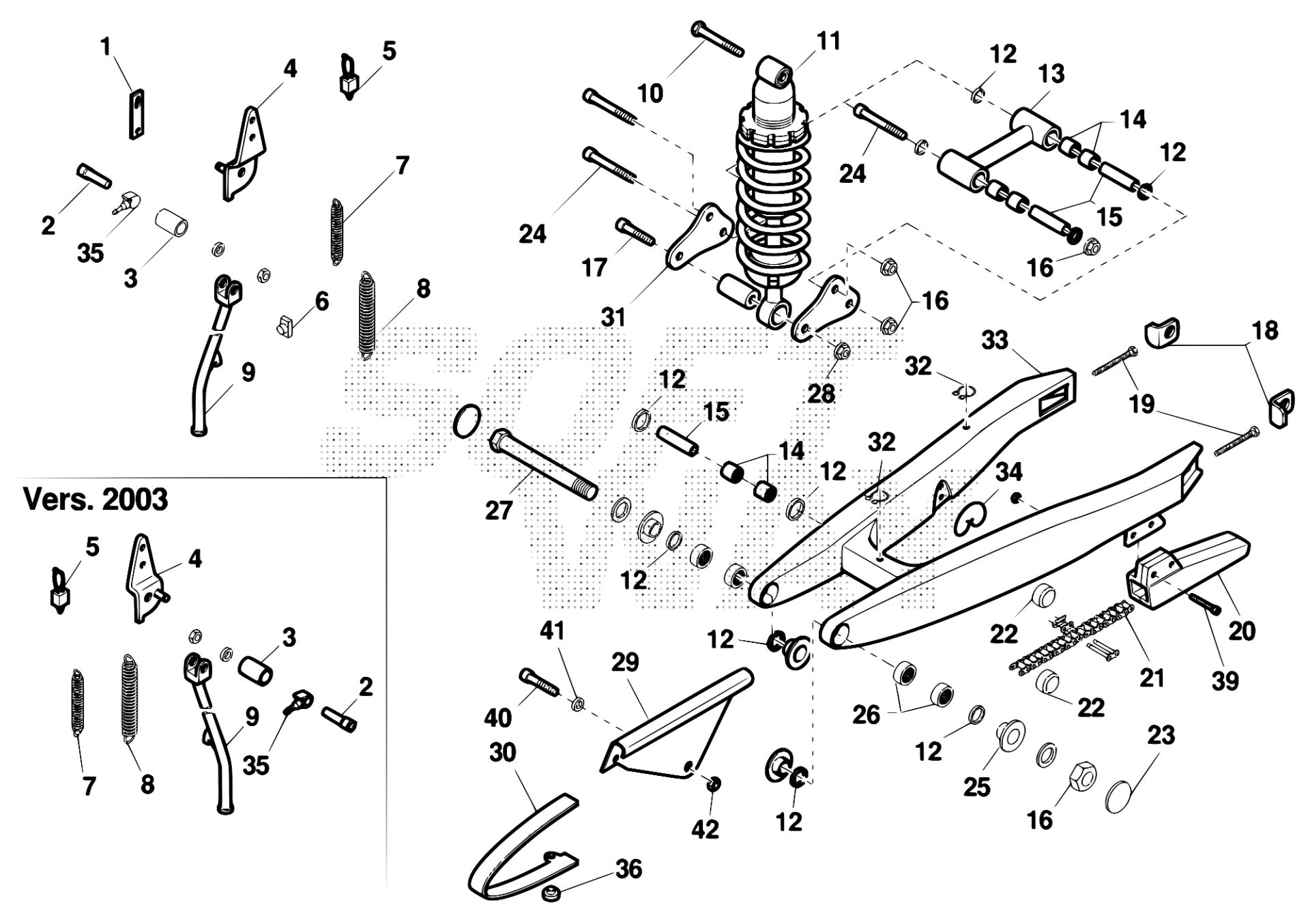

Drawing
Telaio > Forcellone/Sospensione Posteriore

Valid for:

BETA > ALP 200 > 2007

Rif.	Sku	Name	Price	Qty needed
1	25.57635.000	PIASTRINA PER MOLLE CAVALLETTO ALP-4T	1,89 €	1
2	11.70010.000	BULLONE SPEC.CAVAL.ALP-4T/ALP-MOTARD 4.0	5,69 €	1
3	13.46350.000	DISTANZIALE CAVALLETTO	2,98 €	1
5	27.28466.000	RELAIS CAVALLETTO	45,02 €	1
6	16.29489.000	GOMMINO BATTUTA CAVALLETTO (REV /80)	1,33 €	1
7	22.47019.000	MOLLA CAVALLETTO INTERNA	3,46 €	1
8	22.47022.000	MOLLA EST.PER CAVALLETTO LATERALE	2,04 €	1
9	12.39894.000	CAVALLETTO ALP-4T	36,84 €	1
10	11.63000.000	BULLONE .50 PF CH RS	1,98 €	1
11	10.03776.000	AMMORTIZZATORE ALP-4T-2001- (I 317)	269,13 €	1
12	10.41195.000	ANELLO PARAPOLVERE .26.4 NBR	2,26 €	1
13	11.19741.025	BIELLETTA ALP4T/ALP 4.0 -GRIGIO DG -	43,58 €	1
14	11.22850.000	BOCCOLA A RULLI .26.12	6,93 €	1
15	13.48056.000	DISTANZIALE .20.34	6,54 €	1
16	13.21120.000	DADO AUTOBLOCCANTE .1,25	1,00 €	1
17	11.63700.000	BULLONE .65 PF CH RS UNI5737	2,57 €	1
18	29.11863.000	TENDICATENA ALP-4T	6,51 €	1
19	11.55910.000	BULLONE 8.55 IF CH UNI	1,24 €	1
20	29.10066.000	TASSELLO GUIDACATENA INF. ALP4T-ALP 4.0	21,74 €	1
21	12.08204.000	CATENA 5/8.1/4 P.112	66,67 €	1
22	27.79431.000	ROTELLA GUIDACATENA ALP-4T/RR4T	24,72 €	1
23	12.55901.000	COPERCHIETTO DADI FORCELLONE	3,09 €	1
24	31.65995.000	VITE TCCE .70 PASSO 1,25	3,37 €	1
25	11.28100.000	BOCCOLA PERNO FORCELLONE ALP-4T	9,25 €	1
26	11.23000.000	BOCCOLA A RULLI .28.18 FORC.	15,68 €	1
27	25.47650.000	PERNO FORCELLONE ALP-4T	12,52 €	1
28	13.21010.000	DADO AUTOBLOCCANTE ALTO	0,85 €	1
29	12.84770.052	COPRICATENA ENDURO -NERO-	10,98 €	1
30	29.10064.000	TASSELLO GUIDACAT.SUP. ALP4T'03-ALP 4.0	21,86 €	1
31	25.57245.000	PIASTRA BILANCIERE ALP4T-ALP/MOTARD 4.0	15,31 €	1
32	15.14654.000	FASCETTA PASSACAVO GOMMATO	1,24 €	1
33	15.49622.033	FORCELLONE ALP-4T -ARGENTO-	323,40 €	1
33	15.49638.033	FORCELLONE ALP 4T 200CC -ARGENTO-	367,11 €	1
34	22.39201.000	MOLLA PASSATUBI ALP-4T	3,38 €	1
35	18.88320.000	INTERRUT.CAVALLETTO RR'3-ALP-ALP/MOT 4.0	56,95 €	1
36	13.82551.000	DISTANZIALE SERBATOIO OLIO MIX	1,24 €	1
39	11.50360.000	BULLONE 6.40 RS CH 8	0,57 €	1
40	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
41	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	1
42	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1

To see all drawing, select a model

BETA > ALP 200 > 2007
