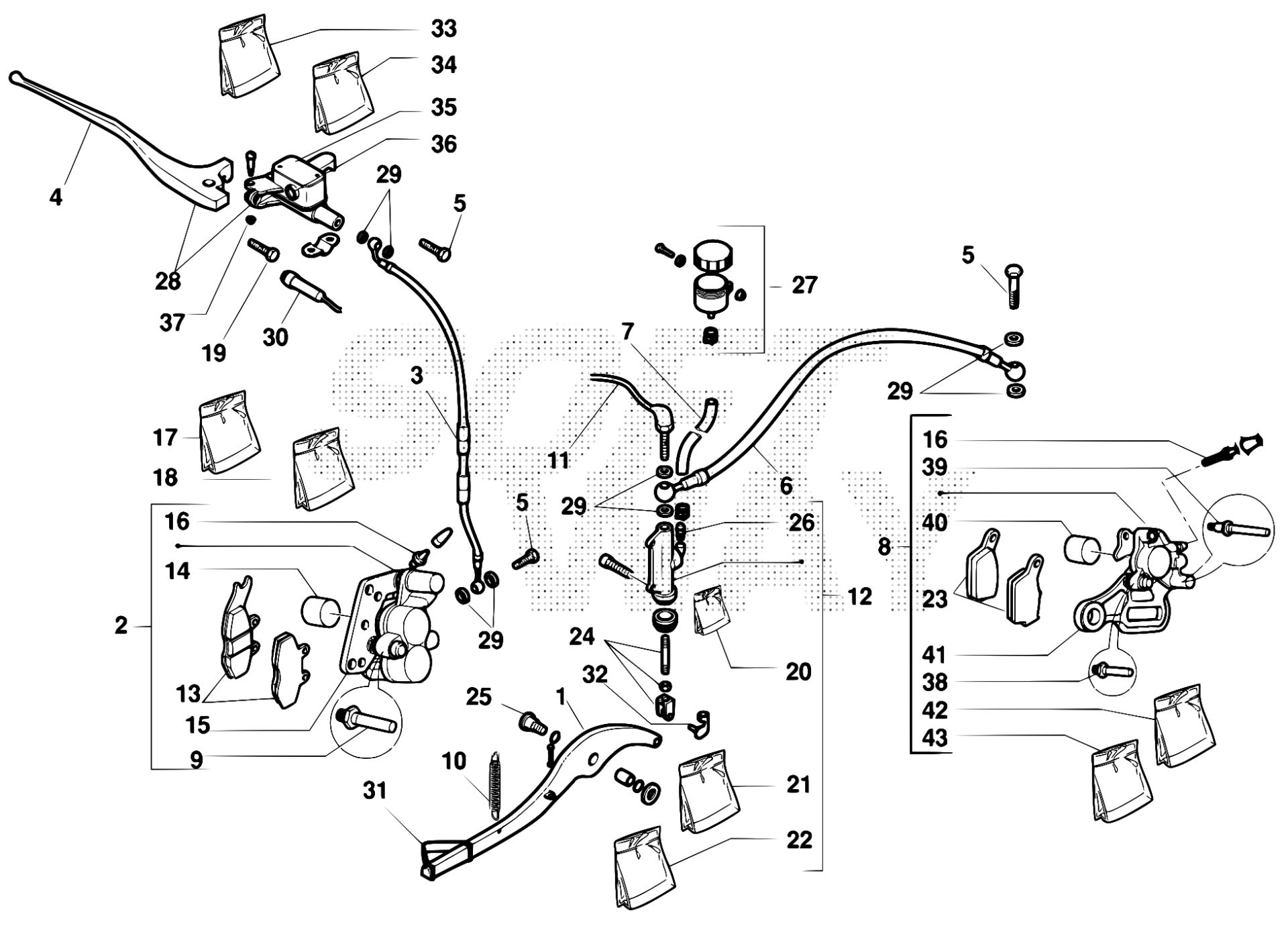

Drawing
Telaio > Freni

Valid for:

BETA > ALP 200 > 2007

Rif.	Sku	Name	Price	Qty needed
2	25.03087.009	PINZA FRENO ANT. RR'09	138,53 €	1
3	29.09127.000	TUBO FRENO A DISCO ANT. ALP 4T 200CC	48,19 €	1
4	21.27108.000	LEVA FR.ANT.NUDA C/PUNT.REG. 2102067	32,31 €	1
5	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
6	29.09131.000	TUBO FRENO A DISCO POST ALP 4T 200CC	43,41 €	1
7	29.15962.000	TUBO GOMMA 3.8	3,28 €	1
8	25.03073.009	PINZA FRENO POSTERIORE	163,47 €	1
38	25.41854.000	PERNO ANCOR.D 8 PINZA 2503049/67/73/87	3,75 €	1
10	021.36.031.00.00	MOLLA RITORNO PED. FRENO VEM125	2,16 €	1
30	18.89622.000	INTERRUT.STOP PRES.90°M10X1 CON CABLAG.	19,61 €	1
12	25.91177.009	POMPA FRENO POSTERIORE	57,75 €	1
14	25.69444.000	PISTONCINO D.25 PINZA .03087	16,49 €	1
15	28.98119.000	SUPPORTO PINZA FRENO .03087	45,90 €	1
16	31.96801.000	VITE SPURGO X PINZA .03049/73/80/87	7,12 €	1
17	20.08269.000	KIT RICAMBI PINZA FRENO .03087	19,75 €	1
18	20.08271.000	KIT RICAMBI PINZA/VITI REGGI PAST.MOLLA	17,93 €	1
19	31.96806.000	VITE REGISTRO LEVA FR.ANT.AJP21.02052	13,46 €	1
20	25.69456.000	PISTONCINO COMPL. POMPA 2591175/2591186	28,63 €	1
21	20.08268.000	KIT RICAMBI POMPA FRENO .91186	5,60 €	1
22	20.02707.000	KIT GUARNIZIONI X POMPA IDR.POST.2591175	11,76 €	1
23	25.25345.000	PASTIGLIE PER PINZA .03067/73	41,94 €	1
24	10.84520.000	ASTA COM. POMPA FRENO POST.	8,91 €	1
25	11.64602.000	BULLONE SPEC.PED.FRENO ALP-4T-AVV.EL/K.S	6,10 €	1
26	27.23421.000	RACCORDO POMPA FR.POST.	3,51 €	1
27	28.05100.000	SERBATOIO OLIO FRENI TRIAL/ENDURO	7,14 €	1
28	21.02059.000	LEVA C/FR.ANT.C/POMPA ALP 4T-ALP/MOT 4.0	119,51 €	1
29	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
31	22.90051.000	MOZZETTO C/PEDANA ALP4T-ALP/MOTARD 4.0	7,33 €	1
32	28.93130.000	STAFFA BLOCC. ASTA FRENO	4,21 €	1
33	20.05064.000	KIT PISTONCINO LEVA .02059	25,28 €	1
34	20.08274.000	KIT RICAMBI POMPA FRENO .02059/67	15,15 €	1
35	12.55916.000	COPERCHIO POMPA FR.ANOD.NERO 2102067	11,76 €	1
36	29.10281.000	TAPPO LIVELLO OLIO	2,12 €	1
37	25.41858.000	PUNTALINO INTERNO COMANDO POMPA 2102067	3,11 €	1
39	25.41856.000	PERNO ANCORAGGIO D 9 PINZA .03067/73	10,41 €	1
40	25.69459.000	PISTONCINO D.30 X PINZA .03067/73	24,83 €	1
41	28.98121.000	SUPPORTO PINZA FRENO .03073	60,80 €	1
42	20.08272.000	KIT RICAMBI PINZA FRENO .03067/73	15,85 €	1
43	20.08273.000	KIT RICAMBI PINZA(PERNI-GRANO)2503073/67	25,00 €	1

To see all drawing, select a model

BETA > ALP 200 > 2007
