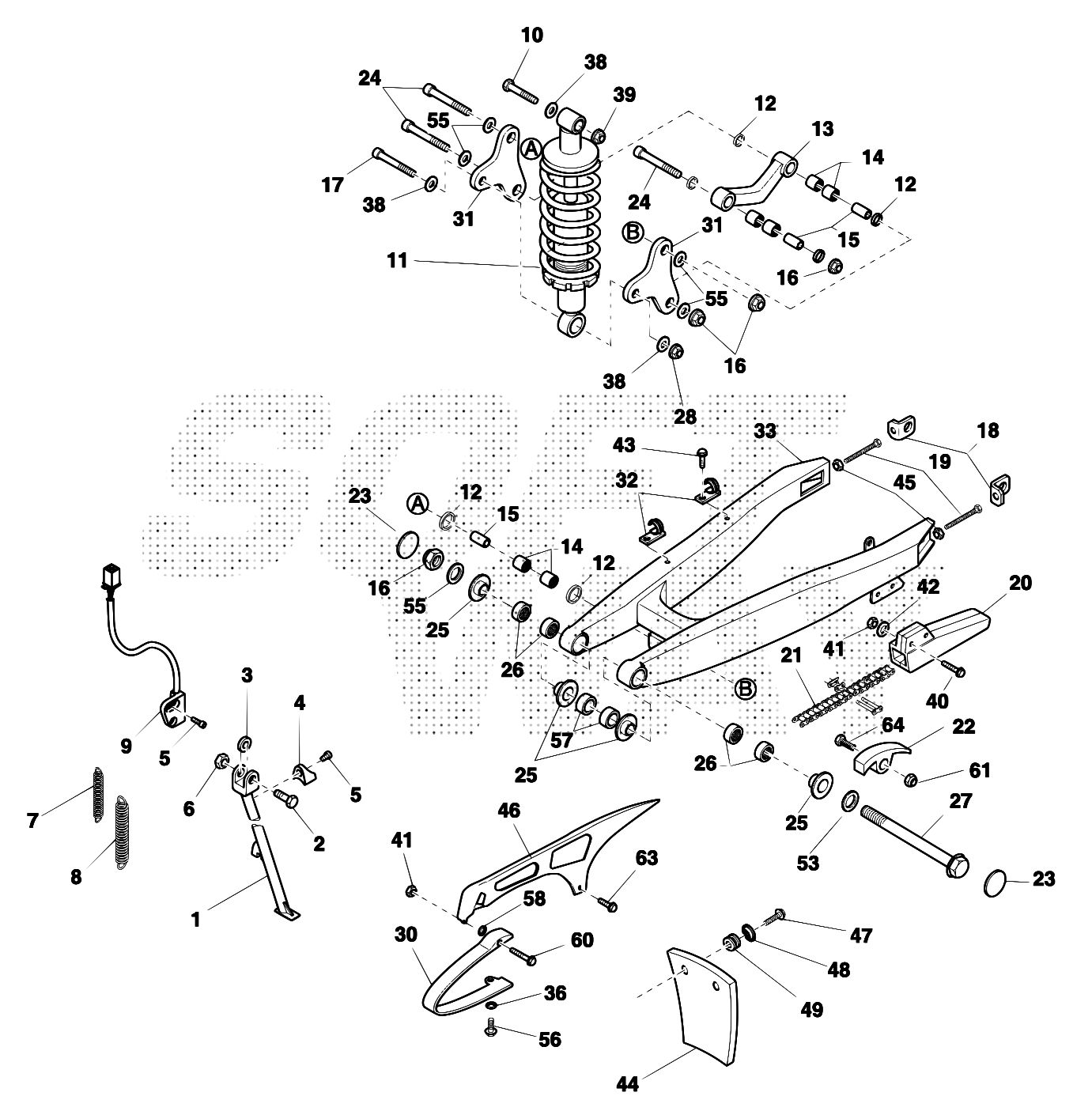

Drawing
Telaio > Forcellone/Sospensione Posteriore

Valid for:

BETA > ALP 200 > 2016

BETA > ALP 200 > 2017

Rif.	Sku	Name	Price	Qty needed
1	12.39902.000	CAVALLETTO ALP -200	35,73 €	1
2	11.70015.000	BULLONE SPECIALE CAVALETTO CON SENS.REED	15,34 €	1
3	13.46350.000	DISTANZIALE CAVALLETTO	2,98 €	1
4	22.11003.000	MAGNETE PER SENSORE CAVALLETTO	6,94 €	1
5	31.26790.000	VITE BRUGOLA 4.10	0,76 €	1
6	13.18000.000	DADO .6 CH	0,76 €	1
7	22.47019.000	MOLLA CAVALLETTO INTERNA	3,46 €	1
8	22.47022.000	MOLLA EST.PER CAVALLETTO LATERALE	2,04 €	1
9	28.79014.000	SENSORE CAVALLETTO	62,39 €	1
10	11.62050.000	BULLONE .45 1,25(10.9)FIS.AMM.SUP.INF.	6,31 €	1
11	10.03778.000	AMMORTIZZATORE VAM -200 TRIAL	316,05 €	1
12	10.41195.000	ANELLO PARAPOLVERE .26.4 NBR	2,26 €	1
13	11.19743.026	BIELLETTA ALP -200 -NERO-	42,70 €	1
14	11.22850.000	BOCCOLA A RULLI .26.12	6,93 €	1
15	13.48056.000	DISTANZIALE .20.34	6,54 €	1
16	13.21120.000	DADO AUTOBLOCCANTE .1,25	1,00 €	1
17	11.63700.000	BULLONE .65 PF CH RS UNI5737	2,57 €	1
18	29.11863.000	TENDICATENA ALP-4T	6,51 €	1
19	11.55909.000	BULLONE 8.55 IF CH ZB	2,14 €	1
20	29.10066.000	TASSELLO GUIDACATENA INF. ALP4T-ALP 4.0	21,74 €	1
21	017.42.050.00.00	CATENA 5/8.1/4 P.112	88,35 €	1
22	25.25601.000	PATTINO CATENA	5,61 €	1
23	12.55901.000	COPERCHIETTO DADI FORCELLONE	3,09 €	1
24	31.65995.000	VITE TCCE .70 PASSO 1,25	3,37 €	1
25	11.28100.000	BOCCOLA PERNO FORCELLONE ALP-4T	9,25 €	1
26	11.23000.000	BOCCOLA A RULLI .28.18 FORC.	15,68 €	1
27	25.47650.000	PERNO FORCELLONE ALP-4T	12,52 €	1
28	13.21010.000	DADO AUTOBLOCCANTE ALTO	0,85 €	1
30	29.10064.000	TASSELLO GUIDACAT.SUP. ALP4T'03-ALP 4.0	21,86 €	1
31	25.57251.000	PIASTRA BILANCIERE VAM -200	16,30 €	1
32	15.14605.000	FASCETTA PASSATUBO FRENO POST. GRIGIO	2,72 €	1
33	15.49623.033	FORCELLONE VAM /200CC -TRIAL-	323,91 €	1
36	13.82551.000	DISTANZIALE SERBATOIO OLIO MIX	1,24 €	1
38	27.54000.000	RONDELLA .21.2	0,56 €	1
39	13.21050.000	DADO AUTOBLOCCANTE FLANGIATO M10X1,25	2,72 €	1
40	11.50355.000	BULLONE 6.35 RS CH 8	0,35 €	1
41	13.13010.000	DADO AUTOBLOCCANTE 6 ALTO	0,56 €	1
42	27.43250.000	RONDELLA 6.24	0,10 €	1
43	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
44	25.24417.159	PARASCHIZZI ALP -200	13,24 €	1
45	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
46	12.88590.059	COPRICATENA ALP/MOTARD 4.0	5,28 €	1
47	11.46401.000	BULLONE 5.20 RS CH 8	0,31 €	1
48	27.74786.000	RONDELLA BOMBATA	2,77 €	1
49	16.29620.000	GOMMINO FISSAGGIO	2,12 €	1
53	27.61570.000	RONDELLA ,2 ,7 2,25 INOX	1,45 €	1
55	27.55600.000	RONDELLA .24.2,5 BISELLATE	0,56 €	1
63	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
57	13.48411.000	DISTANZ.FORCELLONE SU SUP/MOTORE	7,02 €	1
58	13.54510.000	DISTANZIALE PROTEZ. FORCELLA	1,65 €	1
60	11.50360.000	BULLONE 6.40 RS CH 8	0,57 €	1
61	13.17020.000	DADO AUTOBLOCCANTE 8 BASSO	0,85 €	1
64	11.55510.000	BULLONE 8.40 RS CH	1,96 €	1
