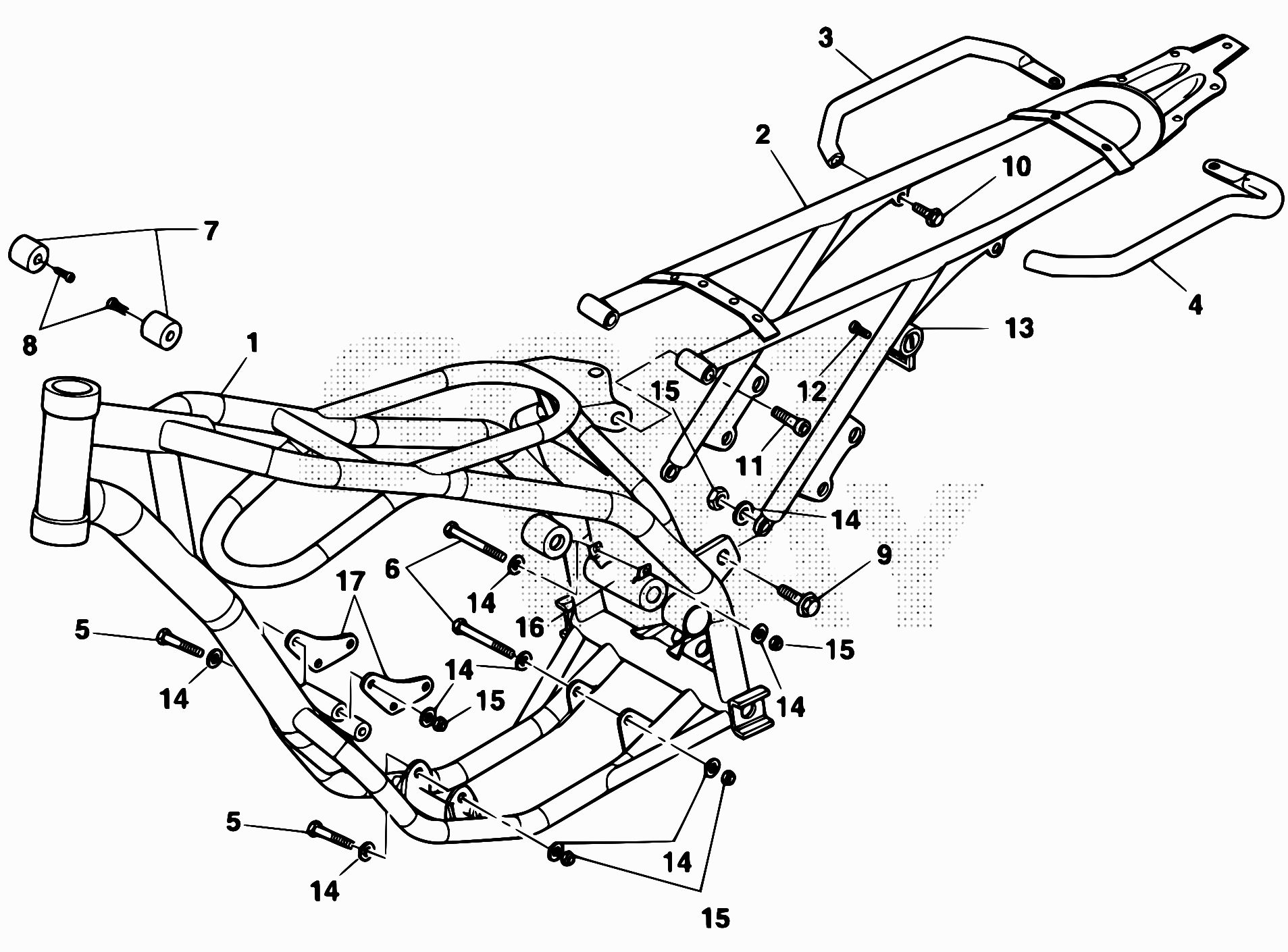

Drawing
Telaio > Telaio/Telaietto

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	29.11438.097	TELAIO POST. ALP/URBAN /200CC -ROSSO-	186,04 €	1
3	017.32.010.00.26	MANIGLIA PASSEGGERO DX -NERO-	22,35 €	1
4	017.32.020.00.26	MANIGLIA PASSEGGERO SX -NERO-	22,35 €	1
5	11.57000.000	BULLONE 8.80 PF CH RS	1,62 €	1
6	11.57800.000	BULLONE 8.100 PF CH-13 RS	2,93 €	1
7	29.10310.000	TAMPONE SERBATOIO	4,03 €	1
8	31.31050.000	VITE BRUGOLA TCCE 6.16	0,56 €	1
9	11.54492.000	BULLONE 8.20 RS CH LISCIO	0,76 €	1
12	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
11	31.63910.000	VITE BRUGOLA TCCE 8.30 UNI	0,65 €	1
14	27.49500.000	RONDELLA 8.16	0,31 €	1
15	13.17020.000	DADO AUTOBLOCCANTE 8 BASSO	0,85 €	1
16	28.98532.026	SUP. MOTORE CULLE ALP -NERO-	58,87 €	1
17	25.57697.000	PIASTRA ATTACCO MOTORE VRMYBR	6,25 €	1

To see all drawing, select a model
