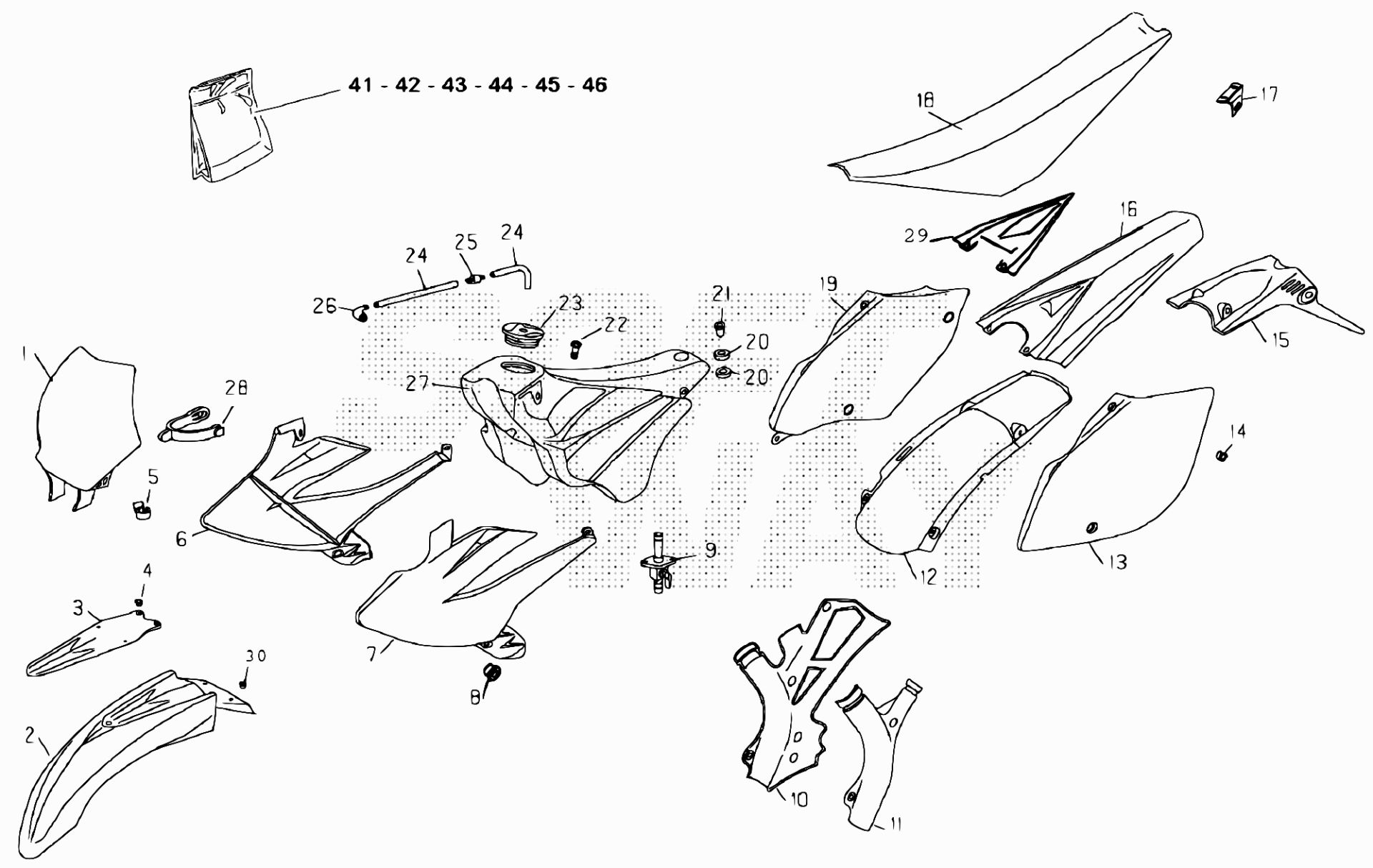

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	22.28477.859	MASCHERINA RR CON PARAFANGO ESUPPORTO	29,44 €	1
2	021.43.045.10.51	PARAFANGO ANTERIORE WHITE RR	18,97 €	1
3	28.98283.159	SUPPORTO PARAF. ANT. RR 4T NERO	10,57 €	1
4	13.49190.000	DISTANZIALE 10MM CON TESA	2,66 €	1
5	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
7	15.23202.151	FIANCHETTO SERBATOIO SX RR 4TBIANCO	28,34 €	1
8	020.43.012.00.00	DISTANZIALE OVALE FIANCATE SERBATOIO	3,77 €	1
10	016.43.050.00.00	PROTEZ.TELAIO DX RR4T X PED.P/PIEDI	13,97 €	1
12	25.24662.159	PASSARUOTA RR 4T	24,13 €	1
13	15.19868.151	FIANCATA POST. P/NUM. SX RR 4T BIANCA	23,83 €	1
14	13.62000.000	DISTANZIALE DISCO	1,98 €	1
16	25.19589.151	PARAFANGO POSTERIORE RR 4T BIANCO	27,80 €	1
17	28.95233.000	STAFFA FISSAGGIO SELLA RR 4T	8,72 €	1
19	15.19862.151	FIANCATA POST. P/NUM. DX RR 4T BIANCA	23,81 €	1
20	29.10615.000	TAMPONE CARENA SCOOTER 4T / RR 4T	0,45 €	1
21	13.49184.000	DISTANZIALE SERBATOIO BENZINARR 4T	5,27 €	1
22	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
23	29.10500.159	TAPPO SERBATOIO BENZINA RR 4T'09	6,32 €	1
24	29.15811.000	TUBO BENZINA COPOLAN UML 5.9	3,73 €	1
25	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
26	27.23470.000	RACCORDO PER SFIATO RK6 / RR	1,50 €	1
27	28.06085.159	SERBATOIO BENZINA RR 4T MASTER NERO	233,56 €	1
28	14.40081.000	ELASTICO FIS. MASCHERINA RR 4T	4,17 €	1
30	13.54841.000	DISTANZIALE 6,5/10,0/16,0 . 4,3	3,40 €	1
41	016.43.042.00.00	DECALCO COLLARE SERB. RR 4T MOTARD	6,20 €	1
45	016.43.035.00.00	DECALCO PORTANUM+SCAT.FILTRO RR4T '09	23,34 €	1

To see all drawing, select a model
