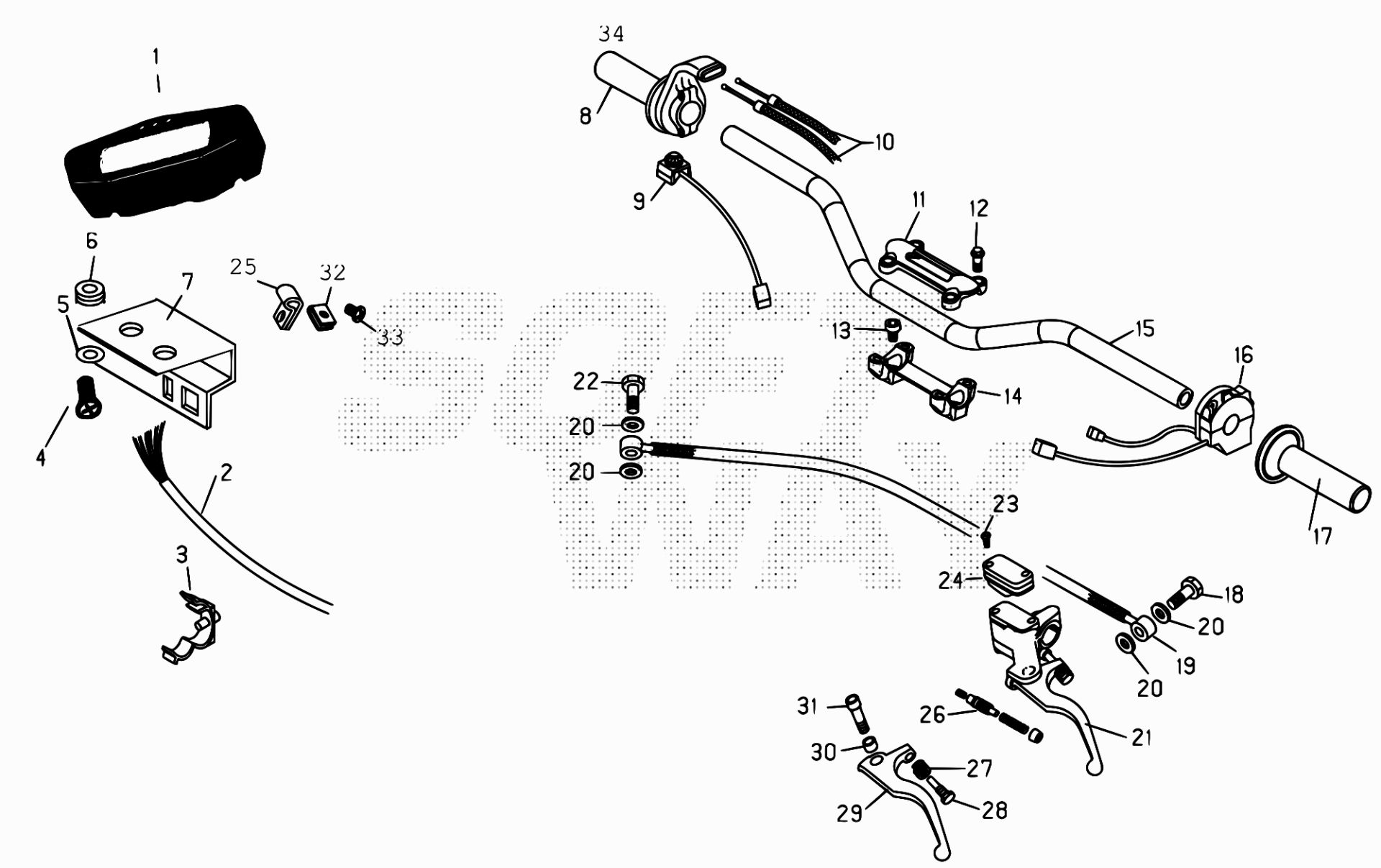

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
3	25.24444.000	PASSACAVO A SCATTO D.20	0,96 €	1
5	27.36500.000	RONDELLA 5.15	0,31 €	1
6	16.34915.000	GOMMINO STAFFA CONTAKM RR 4T -	0,27 €	1
9	18.84981.000	INTERRUTTORE AVVIAMENTO	28,29 €	1
12	31.64070.000	VITE FLANGIATA 8X25 CH10	0,76 €	1
13	31.65626.000	VITE TCCE M10.25 TESTA BASSA DIN 6912A	1,09 €	1
15	22.20391.000	MANUBRIO RR 4T	122,41 €	1
16	13.06506.000	DISPOSITIVO LUCI CON FRECCE 4T	75,81 €	1
17	036.35.005.00.00	MANOPOLE - COPPIA	27,25 €	1
22	11.65035.000	BULLONE FORATO .1 X TUBO FRIZIONE RR4T	3,73 €	1
19	29.09109.000	TUBO FRIZIONE IDRAULICA RR 4T'08	52,96 €	1
20	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
23	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	1
24	20.05078.000	KIT SERBATOIO OLIO POMPA .02433	31,60 €	1
25	25.25180.000	PASSAFILO FERMACAVI ,7MM BIANCO	2,18 €	1
26	20.05084.000	KIT PISTONCINO POMPA .02427	26,89 €	1
27	22.38702.000	MOLLA REGISTRO LEVA FRIZIONE .02427	3,93 €	1
28	31.88602.000	VITE REGISTRO LEVA FRIZIONE .02427	12,11 €	1
29	21.27085.000	LEVA COM.FRIZ.NUDA-LEVA .02427	41,10 €	1
30	11.26466.000	BOCCOLA SPEC. LEVA FRIZ. RR 4T .02427	1,45 €	1
32	25.58090.000	PIASTRINA PER VITE AUTOF.4,2	0,76 €	1
33	31.23530.000	VITE 4,2.16 TMTIC AUTOFILETT.	0,31 €	1
34	29.15970.000	TUBO INTERNO PER C/GAS RR 4T 1255097.000	8,42 €	1

To see all drawing, select a model
