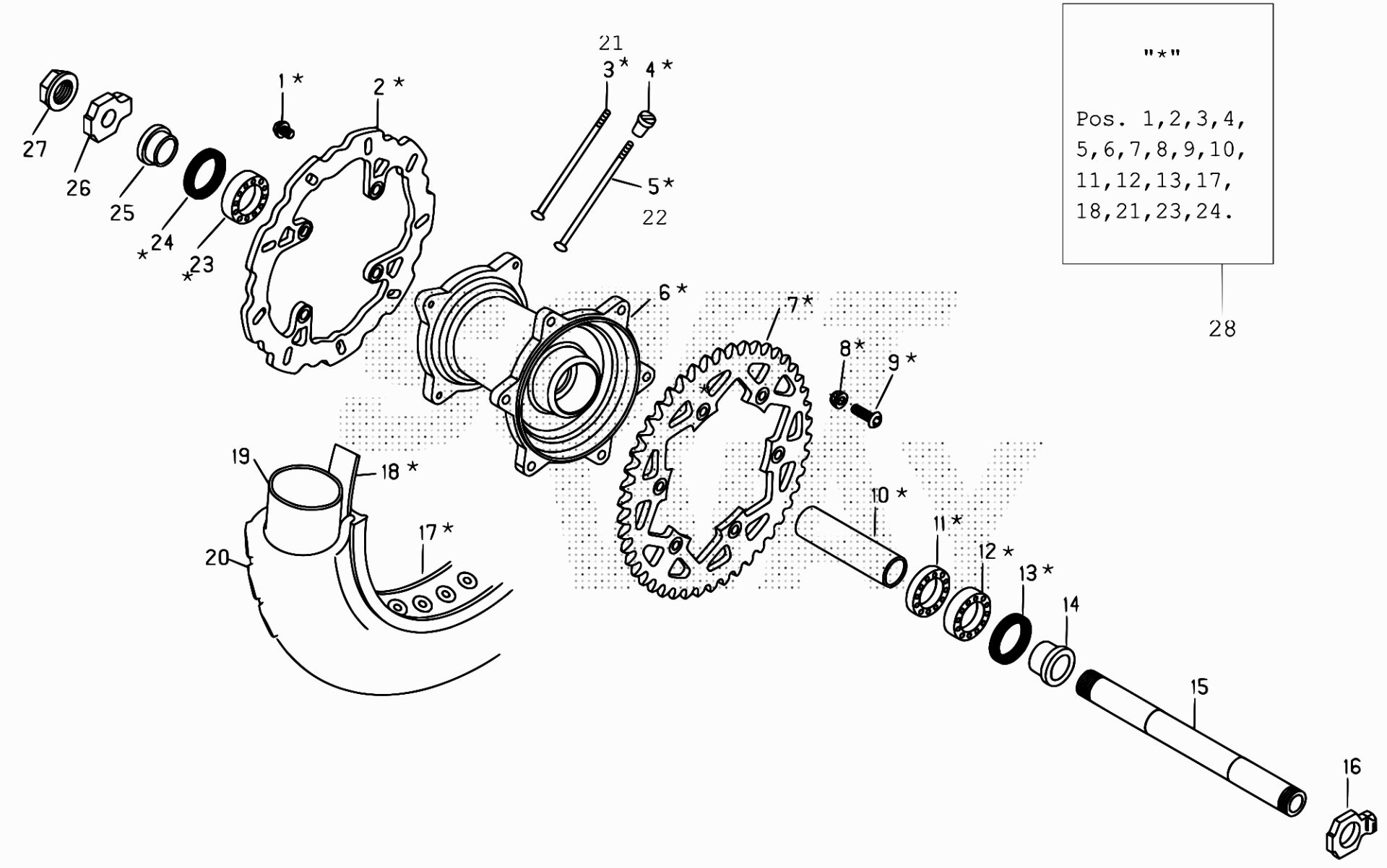

Drawing
Telaio > Ruota Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	11.52515.000	BULLONE 8.14 (10.9) UNI4759	0,93 €	1
3	27.25057.000	RAGGIO ANT. 4.00X174 C.160 C.3,8 BRIL	1,10 €	1
7	12.89499.000	CORONA Z.45 RR 4T	68,34 €	1
8	13.17123.000	DADO M8 FLANGIATO CH.13 (DIN )	0,92 €	1
9	31.96827.000	VITE SPEC.TGS TORXS M8X26 .9 DACROMET	0,76 €	1
10	13.62709.000	DISTANZ.INT.MOZZO POST.RR 4T 26X31X111,5	20,81 €	1
11	12.99260.000	CUSCINETTO .47.8	24,25 €	1
23	020.42.004.00.00	CUSCINETTO .47.12	12,30 €	1
24	10.66000.000	ANELLO PARAOLIO .47.7	3,48 €	1
14	020.42.002.00.00	DISTANZIALE MOZZO POST. SX RR4T	9,16 €	1
15	25.55812.000	PERNO RUOTA POSTERIORE	32,07 €	1
16	29.11866.100	TENDICATENA SX RR 4T	27,00 €	1
17	12.42956.059	CERCHIO 4,25-17"36 TC12/05 E-DOT NERO	337,82 €	1
18	15.38202.000	FLAP .45	7,91 €	1
21	27.25059.000	RAGGIO POST. 4.00X170 C.164 C.2,1 BRIL	1,10 €	1
22	27.25061.000	RAGGIO POST. 4.00X167 C.164 C.2,1 BRIL	1,10 €	1
26	29.11865.100	TENDICATENA DX RR 4T	27,00 €	1
27	13.27120.000	DADO SPECIALE PERNO RUOTA POSTERIORE	8,67 €	1
28	27.04846.159	RUOTA POST. RR 4T MOTARD SPANCIATA+FLAP	916,93 €	1

To see all drawing, select a model
