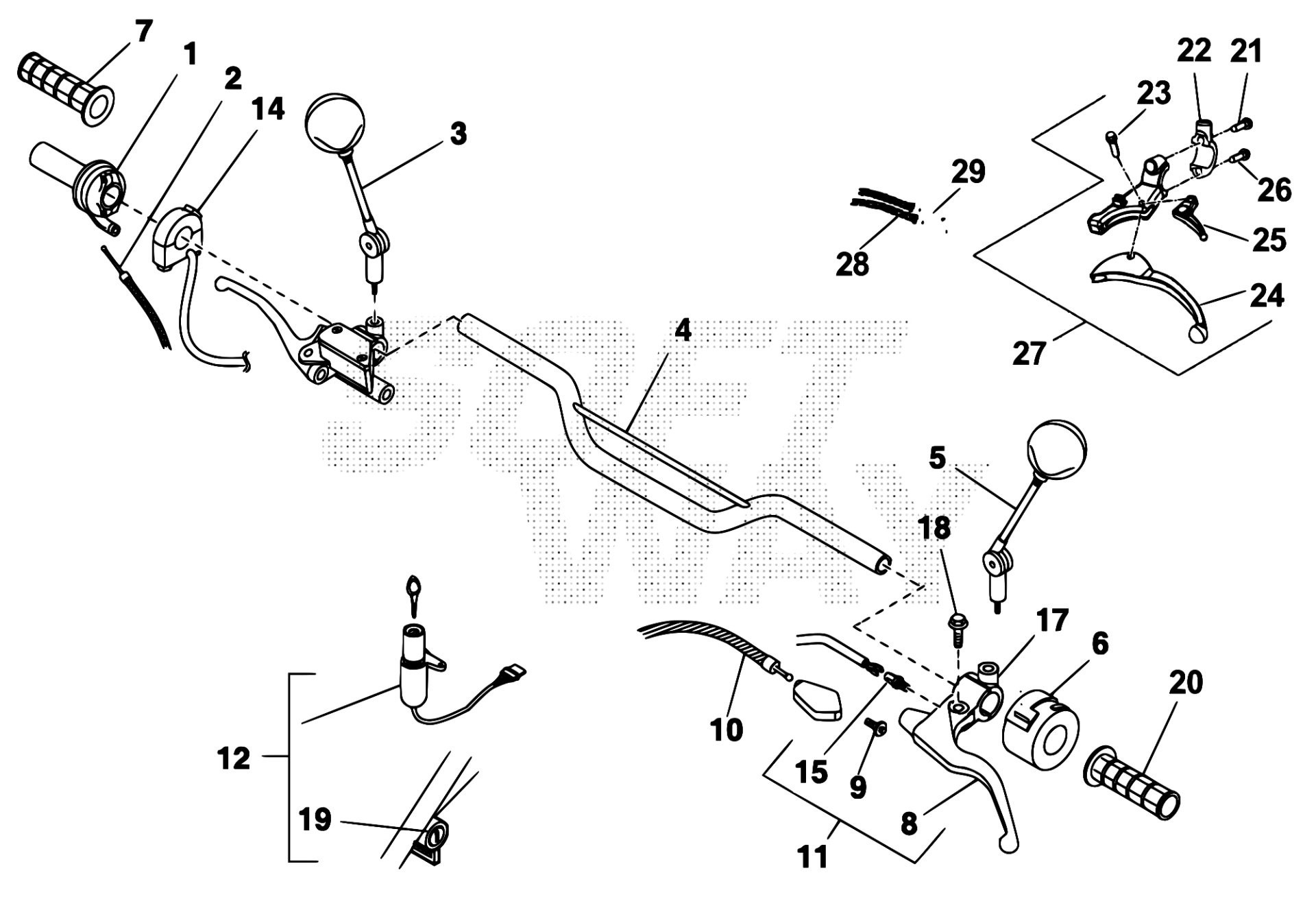

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	12.08983.000	COMANDO GAS C/MANOPOLE (VRMYBR)	32,51 €	1
2	032.35.088.82.00	TRASMISSIONE GAS	21,28 €	1
3	28.92927.000	SPECCHIO RETROVISORE	34,12 €	1
4	22.20393.059	MANUBRIO VAM NERO	37,14 €	1
5	28.92925.000	SPECCHIO RETROVISORE	33,21 €	1
6	13.36696.000	DIP LUCI CON FRECCE (VRMYBR)	73,58 €	1
20	024.35.030.80.00	MANOPOLE (COPPIA) RR	16,19 €	1
24	21.27086.000	LEVA COM.FRIZ.NUDA-LEVA .02394	23,94 €	1
9	27.26063.000	REGISTRO LEVA FRIZ. X 2102394E 2102429	6,50 €	1
10	032.35.099.82.00	CAVO COMANDO FRIZIONE	32,70 €	1
11	21.02429.000	LEVA COM.FRIZ.ALP4T CC-ALP/MOT4.0'05	74,87 €	1
12	16.47304.000	GRUPPO SERRATURE VAM	93,24 €	1
14	13.06515.000	DISPOSITIVO DX VAM	47,29 €	1
15	18.87010.000	INTERRUTTORE STOP	4,48 €	1
22	12.55005.000	COLLARINO FISSAGGIO LEVA FRIZIONE	8,26 €	1
23	31.80110.000	VITE SPEC.FISSAG.LEVA FRIZ. SU SUPPORTO	5,72 €	1
21	31.96808.000	VITE SPECIALE TCBEI M6X25	2,06 €	1
25	21.70147.000	LEVETTA COMANDO STARTER .02394.000	7,15 €	1
26	31.96809.000	VITE SPECIALE TCBEI M6X30	1,12 €	1
27	21.02396.000	LEVA COM.FRIZ.RR C/INT.STOP ELEVA CHOKE	61,27 €	1
28	017.35.020.00.00	TRASMISS. FRIZIONE URBAN SPECIAL	20,56 €	1
29	017.12.020.00.00	TRASMISSIONE STARTER URBAN	15,16 €	1

To see all drawing, select a model
