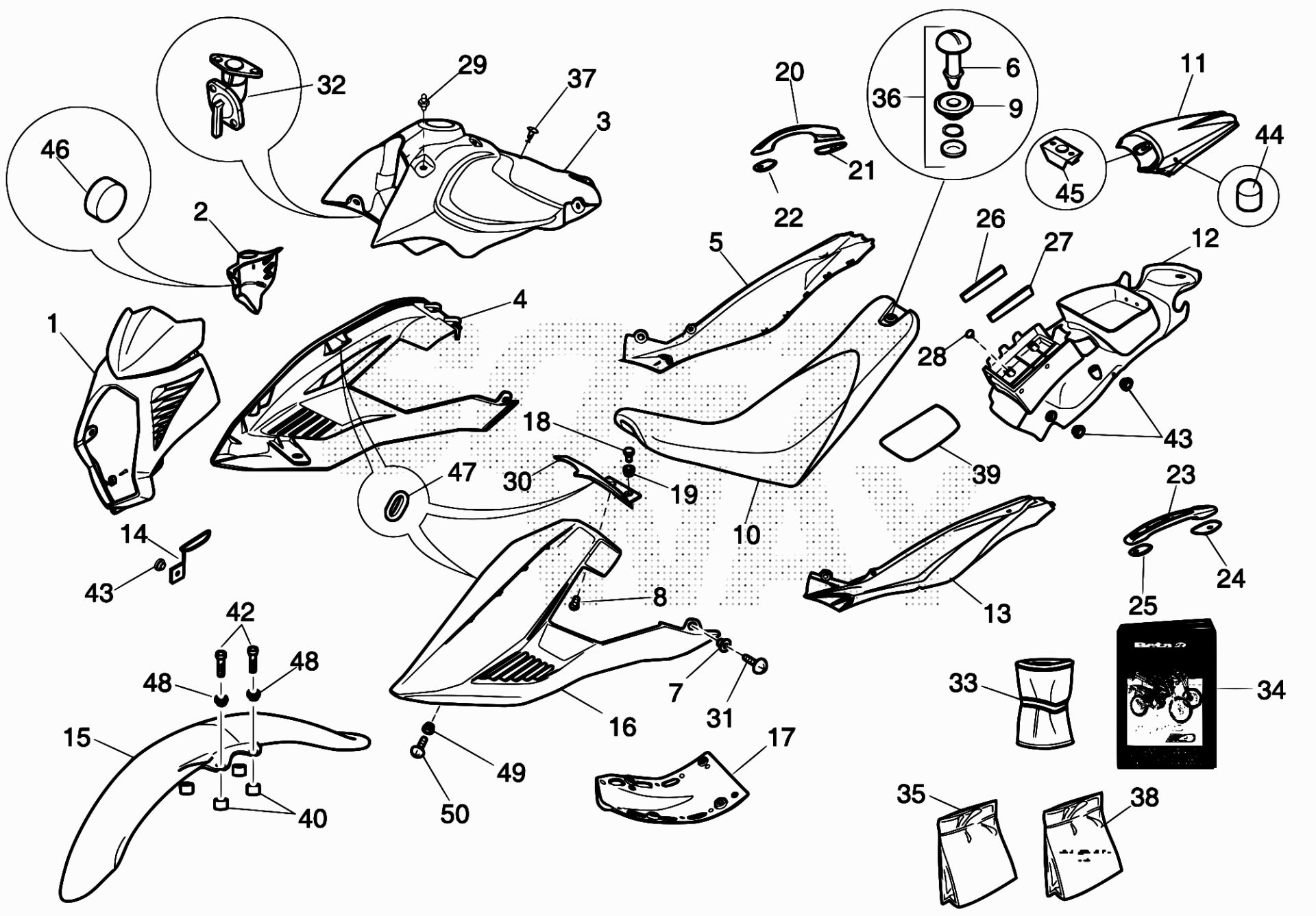

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	22.28476.056	MASCHERINA P/FARO ALP 4 -BLU-	72,69 €	1
1	22.28476.094	MASCHERINA P/FARO ALP 4 -ARANCIO-	68,69 €	1
1	22.28476.098	MASCHERINA P/FARO ALP 4 -BIANCO PERLA-	60,95 €	1
1	22.28476.099	MASCHERINA P/FARO ALP 4 -BLU PADDOCK-	53,16 €	1
2	25.98676.059	PROTEZIONE COMMUTATORE ALP4 M4	3,22 €	1
3	28.06082.059	SERBATOIO ALP 4 2° VERSIONE	267,64 €	1
4	15.19866.056	FIANCATA ANT. DX ALP4 -BLU-	64,22 €	1
4	15.19866.094	FIANCATA ANT. DX ALP4 -ARANCIO-	64,22 €	1
4	15.19866.098	FIANCATA ANT. DX ALP4 -BIANCOPERLA-	54,49 €	1
4	15.19866.099	FIANCATA ANT. DX ALP4 -BLU PADDOCK-	78,96 €	1
5	15.19860.098	FIANCATA POST. DX ALP4 -BIANCO PERLA-	39,45 €	1
6	25.44070.000	PERNO CHIUSURA SELLA "D1618"	26,62 €	1
7	13.62010.000	DISTANZIALE 6X10 - L	1,11 €	1
50	31.30080.000	VITE TTLIC 5.10 TESTA	0,50 €	1
9	27.64597.000	RONDELLA CHIUSURA SELLA "R5616"	1,06 €	1
10	28.02655.000	SELLA ALP 4.0	164,81 €	1
11	25.19588.014	PARAFANGO POST. ALP 4 -GRIGIOACRILICO-	44,99 €	1
11	25.19588.098	PARAFANGO POST. ALP 4 -BIANCOPERLA-	38,19 €	1
12	25.24659.059	PASSARUOTA M4	24,45 €	1
13	15.19861.014	FIANCATA POST. SX ALP4 -GRIGIO ACRILICO-	46,02 €	1
14	25.25220.000	PASSAFILI TUBO FRENO	2,57 €	1
15	25.15198.052	PARAFANGO ANTERIORE ALP 4 -NERO LUCIDO-	54,46 €	1
15	25.15198.056	PARAFANGO ANTERIORE ALP 4 BLU	51,56 €	1
15	25.15198.099	PARAFANGO ANTERIORE ALP 4 -BLU PADDOCK-	89,27 €	1
16	15.19867.094	FIANCATA ANT. SX ALP4 -ARANCIO-	64,22 €	1
16	15.19867.098	FIANCATA ANT. SX ALP4 -BIANCOPERLA-	54,49 €	1
16	15.19867.099	FIANCATA ANT. SX ALP4 -BLU PADDOCK-	78,96 €	1
17	12.32206.059	CARTER PARASASSI ALP/MOTARD 4.0	13,94 €	1
18	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
49	13.54510.000	DISTANZIALE PROTEZ. FORCELLA	1,65 €	1
20	22.00110.059	MANIGLIA PASSEGGERO DX ALP/MOTARD 4.0	8,64 €	1
21	16.77603.000	GUARNIZIONE MANIGLIA POST.DX ALP/MOT 4.0	2,92 €	1
22	16.77601.000	GUARNIZIONE MANIGLIA ANT. DX ALP/MOT 4.0	2,92 €	1
23	22.00111.059	MANIGLIA PASSEGGERO SX ALP/MOTARD 4.0	7,44 €	1
24	16.77604.000	GUARNIZIONE MANIGLIA POST.SX ALP/MOT 4.0	2,92 €	1
25	16.77602.000	GUARNIZIONE MANIGLIA ANT. SX ALP/MOT 4.0	2,92 €	1
26	28.94951.000	SPUGNA BATTERIA ALP/MOTARD 4.0	1,17 €	1
27	28.94952.000	SPUGNA BATTERIA LATO SX ALP/MOTARD 4.0	3,57 €	1
28	29.10314.000	TAMPONE BATTERIA ALP/MOTARD 4.0 H.3MM	0,89 €	1
29	25.41840.000	PERNO ANC.FIANC.SERBATOIO ALP/MOTARD 4.0	4,92 €	1
30	30.10020.059	UNIONE ANT. FIANCATE ALP4'07 NERO OPACO	18,68 €	1
31	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
33	11.05665.000	BORSETTA CON ARNESI ALP/MOTARD 4.0	27,43 €	1
45	20.02043.000	KIT CHIUS. SELLA BIFIX MAXI(PERNO LUNGO)	24,18 €	1
37	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
38	13.31472.094	DECALCO ALP 4.0 -SERIE PER ARANCIO-	23,35 €	1
38	13.31472.098	DECALCO ALP 4.0 -SERIE PERBIANCO P.-	23,35 €	1
39	14.40045.000	ELASTICO FIS. BATTERIA RR ALP-MOTARD 4.0	6,86 €	1
40	13.46411.000	DISTANZIALE 6,5.15.10 -ALL-	2,28 €	1
42	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
44	16.29493.000	GOMMINO BATTUTA MANIGLIA BORSA	1,72 €	1
46	16.38100.000	GOMMINO PER COMMUTATORE ALP/MOTARD 4.0	0,57 €	1
47	16.34900.000	GOMMINO SOTTOSELLA PARAF.	1,65 €	1
48	13.62251.000	DISTANZIALE DISCO RUOTE	1,40 €	1

To see all drawing, select a model

BETA > ALP 4.0 350 > 2007
BETA > ALP 4.0 350 > 2008

BETA > ALP 4.0 350 > 2009
BETA > ALP 4.0 350 > 2010

BETA > ALP 4.0 350 > 2011
BETA > ALP 4.0 350 > 2012

BETA > ALP 4.0 350 > 2013
