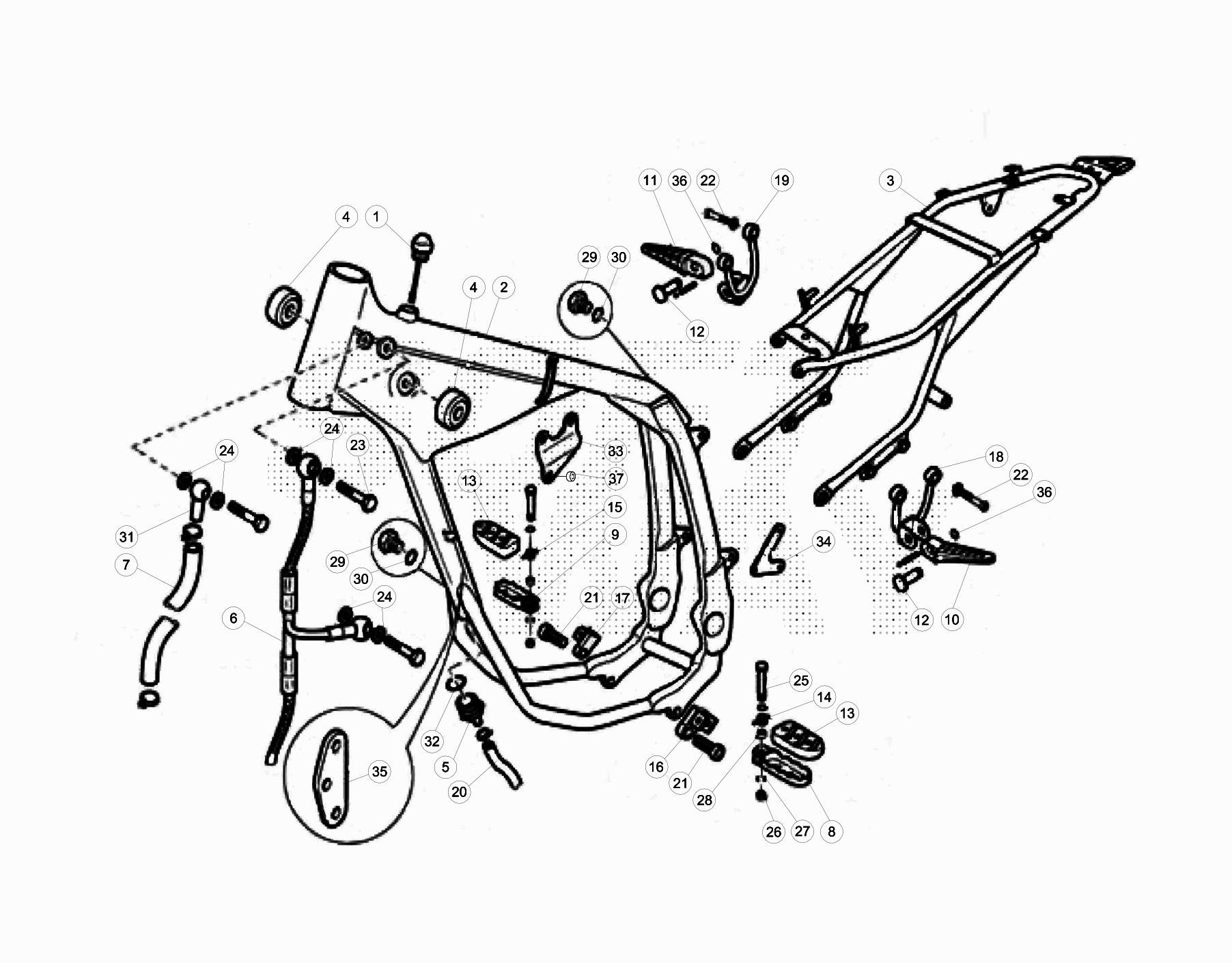

Drawing
Telaio > Accessori Telaio

Valid for:

BETA > ALP 4.0 350 > 2014

BETA > ALP 4.0 350 > 2015

Rif.	Sku	Name	Price	Qty needed
1	29.10535.000	TAPPO CON ASTA CONTR.OLIO ALP4 M4	23,64 €	1
2	018.31.000.80.25	TELAIO ANT. ALP4/M4 -RICAMBI-	1.253,72 €	1
4	29.10315.000	TAMPONE SERBATOIO ALP/MOTARD 4.0	3,88 €	1
5	27.11265.000	RACCORDO C/FILTRO OLIO ALP/MOTARD 4.0	78,25 €	1
6	29.15836.000	TUBO IN ENTRATA SERB.OLIO ALP/MOTARD 4.0	118,82 €	1
7	29.15815.000	TUBO GOMMA SFIATO 5X10	9,31 €	1
8	25.32530.000	PEDANA P/PIEDI SX	30,84 €	1
9	25.32520.000	PEDANA P/PIEDI DX	30,84 €	1
10	25.32512.000	PEDANA PASSEGGERO	22,00 €	1
11	25.32502.000	PEDANA PASSEGGERO	22,00 €	1
12	25.54460.000	PERNO SNODO PEDANA PASSEGGERO	3,33 €	1
13	16.23202.000	GOMMA PEDANA P/PIED.ALP4T-ALP/MOTARD 4.0	5,83 €	1
14	22.62010.000	MOLLA PEDANA DX TRIAL ED ENDURO	1,60 €	1
15	22.62020.000	MOLLA PEDANA SX TRIAL ED ENDURO	1,60 €	1
16	28.09521.025	SUP. PEDANA PILOTA SX ALP/MOTARD 4.0	20,94 €	1
17	28.09520.025	SUP. PEDANA PILOTA DX ALP/MOTARD 4.0	20,94 €	1
18	28.09519.025	SUP. PEDANA PAS.RO SX ALP/MOTARD 4.0	27,06 €	1
19	28.09518.025	SUP. PEDANA PAS.RO DX ALP/MOTARD 4.0	27,06 €	1
20	29.15837.000	TUBO IN USCITA SERB. OLIO ALP/MOTARD 4.0	46,82 €	1
21	31.65290.000	VITE BRUGOLA TCCE .20 UNI	0,87 €	1
22	31.63880.000	VITE BRUGOLA TCCE 8.16	0,90 €	1
23	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
24	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
25	11.55690.000	BULLONE 8.45 RS CH	1,62 €	1
26	13.17020.000	DADO AUTOBLOCCANTE 8 BASSO	0,85 €	1
27	27.49500.000	RONDELLA 8.16	0,31 €	1
28	13.46530.000	DISTANZIALE 8.12.17	1,54 €	1
29	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
30	27.40490.000	RONDELLA 6.10.2 IN RAME	0,45 €	1
31	27.23465.000	RACCORDO OCCHIO SU 1/4	5,28 €	1
32	35.10480.000	ANELLO OR 3,1.22,7 (09280-22008)	2,03 €	1
33	25.57684.000	PIASTRA SUP. TESTA MOT. ALP/MOT 4.0	17,54 €	1
34	25.57682.000	PIASTRA SUPPORTO MOTORE POST.ALP/MOT 4.0	4,39 €	1
35	25.57681.000	PIASTRA SUPPORTO MOTORE ANT. ALP/MOT 4.0	2,46 €	1
36	28.22550.000	SEEGER RA4 (UNI )	0,28 €	1
37	28.91390.000	SILENT BLOCK SUPPORTO TESTA MOTORE	8,42 €	1
