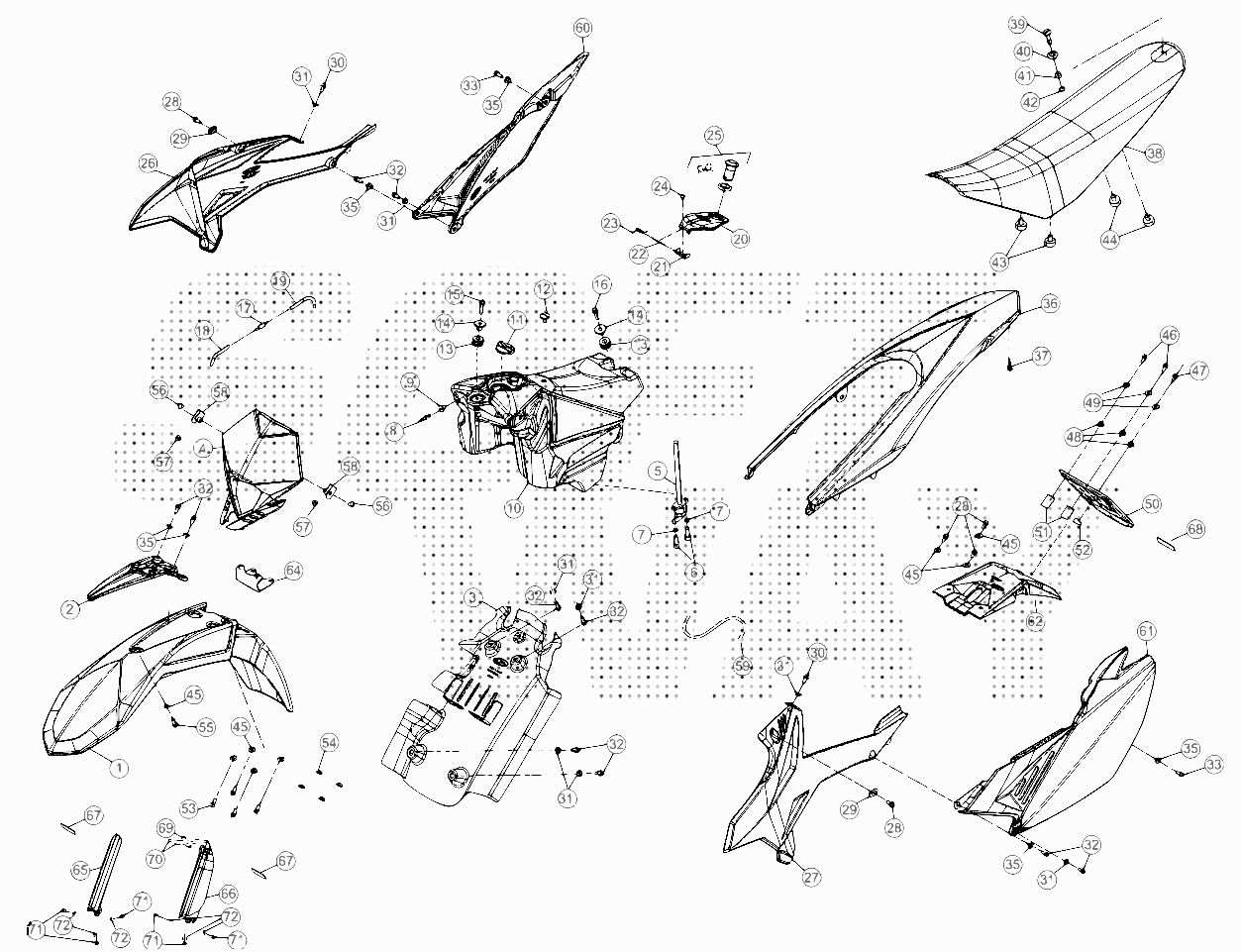

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	021.43.040.10.97	PARAFANGO ANTERIORE RR4T 125CCROSSO	17,76 €	1
1	024.43.014.10.97	PARAFANGO ANTERIORE RED RR	18,26 €	1
3	024.43.105.10.59	PASSARUOTA RR /125 -NERO-	11,64 €	1
4	020.43.050.10.51	MASCHERINA FARO RR -BIANCA-	18,90 €	1
6	31.29910.000	VITE BRUGOLA 5.12	0,56 €	2
7	27.36000.000	RONDELLA 5.11	0,31 €	2
8	27.11320.000	RACCORDO X CUFFIA OLIO TEMPO/96 / RR	0,31 €	1
9	16.33785.000	GOMMINO SFIATO SERBATOIO	1,59 €	1
10	021.43.000.10.59	SERBATOIO BENZINA VEM125 NERO	128,26 €	1
11	021.43.017.80.00	TAPPO SERBATOIO BENZINA	12,58 €	1
11	29.10511.059	TAPPO SERBATOIO BENZINA	5,44 €	1
12	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
14	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	2
15	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
16	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
17	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
18	021.43.006.00.00	TUBO SERBATOIO- VALV.SFIATO RR4T LC	3,46 €	1
19	021.43.007.00.00	TUBO VALV.SFIATO-RACCORDO RR4T LC	4,95 €	1
20	021.43.001.10.59	SPORTELLO BLACK RR	4,47 €	1
20	021.43.001.10.97	SPORTELLO RED RR	4,47 €	1
21	021.43.002.00.00	STAFFA SPORTELLO TAPPO SERBATOIO VEM125	11,60 €	1
22	021.43.003.00.00	PERNO SPORTELLO TAPPO SERB.3X30 ZINC.BIA	1,70 €	1
23	021.43.004.00.00	MOLLA SPORTELLO TAPPO SERB. VEM125	6,01 €	1
24	31.29827.059	VITE 5.8 TBCEI FLANG. ZINC. NERO	0,45 €	1
25	024.40.001.00.00	COMMUTATORE CON CHIAVI E B/STERZO RR	80,09 €	1
26	024.43.001.10.97	CONVOGLIATORE RED RR	19,76 €	1
27	024.43.000.10.97	CONVOGLIATORE RED RR	19,76 €	1
71	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	6
29	020.43.012.00.00	DISTANZIALE OVALE FIANCATE SERBATOIO	3,77 €	2
56	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	2
72	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	6
53	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
33	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
35	13.62000.000	DISTANZIALE DISCO	1,98 €	4
36	024.43.004.10.51	PARAFANGO POSTERIORE WHITE RR	25,14 €	1
70	31.30815.000	VITE AUTOFIL. 6.20 RR 4T	1,95 €	2
39	25.44070.000	PERNO CHIUSURA SELLA "D1618"	26,62 €	1
40	11.26411.000	BOCCOLA FISSAGGIO SELLA	2,70 €	1
41	27.64597.000	RONDELLA CHIUSURA SELLA "R5616"	1,06 €	1
42	28.22750.000	SEEGER 12E	0,31 €	1
45	27.42000.000	RONDELLA 6.18	0,31 €	8
46	31.29871.000	VITE 5.40 UNI ZINCATA BIANCA	0,22 €	2
47	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	1
48	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	3
49	27.36500.000	RONDELLA 5.15	0,31 €	3
50	014.43.102.10.59	SUPPORTO TARGA CICLOMOTORE	3,90 €	1
51	13.49186.159	DISTANZIALE TARGA RR 4T (LUNGO) NERO	14,60 €	2
54	014.43.012.00.00	DISTANZIALE 7.10.7,5	0,71 €	4
55	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
57	014.43.041.00.00	DISTANZIALE FISSAGGIO MASC.	8,22 €	2
58	25.60311.000	PIASTRINA PER VITE M6	1,11 €	2
59	024.43.009.00.00	TUBO BENZINA DOPPIO DIAMETRO RR50 RACING	9,02 €	1
60	024.43.002.10.51	FIANCHETTO WHITE RR	24,83 €	1
61	024.43.003.10.51	FIANCHETTO WHITE RR	24,83 €	1
62	024.43.006.10.59	PORTA TARGA RR	9,88 €	1
64	014.43.009.00.05	ATTACCO SUPP.PARAF.ANT.RR FORC.37	10,47 €	1
67	12.33060.000	CATADIOTTRO LATERALE SCOOTER	5,48 €	2
68	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1

To see all drawing, select a model

BETA > ENDURO RR 50 FACTORY > 2012

BETA > ENDURO RR 50 FACTORY > 2013

BETA > ENDURO RR 50 FACTORY > 2014
