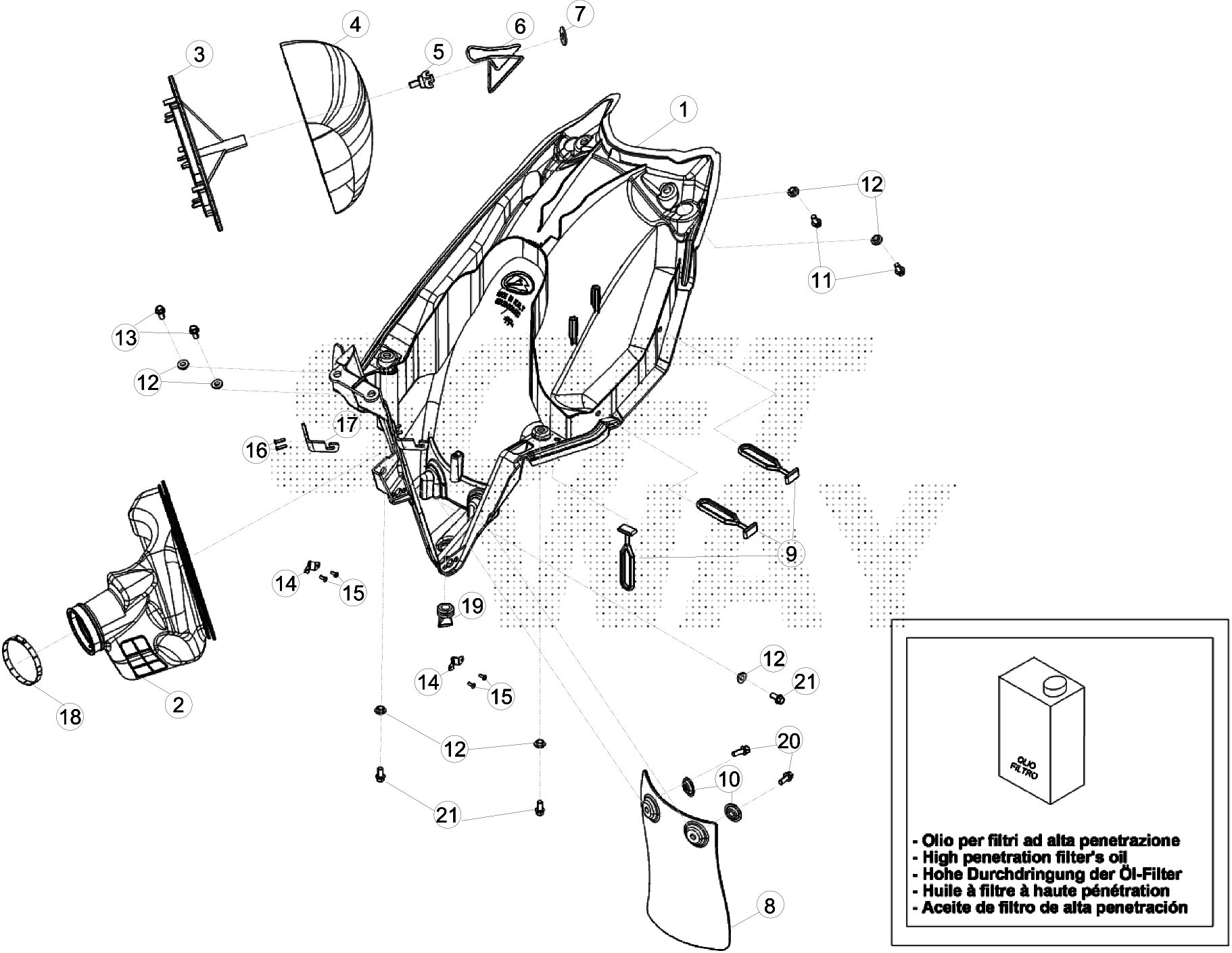

Drawing
Telaio > Scatola Filtro

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	020.38.020.00.00	MANICOTTO SCATOLA FILTRO RR 4T	25,63 €	1
5	25.57197.000	PERNO RICHIAMO FERMA FILTRO	8,00 €	1
6	020.38.021.00.00	MOLLA FILTRO	9,33 €	1
7	27.74800.000	RONDELLA ELASTICA DI FISSAGGIO DIAM. 9MM	0,23 €	1
8	026.38.007.10.59	PROTEZIONE AMMORTIZZATORE	10,98 €	1
9	16.34907.000	GOMMINO RITENUTA CAVALLETTO RR 4T	1,22 €	1
10	27.74786.000	RONDELLA BOMBATA	2,77 €	1
11	31.30030.000	VITE 6.15 SCREWPLAST TEB CH6 ROND D11	0,57 €	1
12	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	1
13	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
14	020.38.001.00.00	RICETTACOLO COPERCHIO SCAT. FILTRO	0,51 €	1
15	27.33801.000	RIVETTO A STRAPPO 3,2.8 ACCIAIO	0,10 €	1
16	27.33802.000	RIVETTO A STRAPPO 2,9.12 ALL/FE RAL NERO	0,13 €	1
17	020.38.002.00.00	STAFFA AGGANC.MOLLA F/FILTRO RR 4T	5,44 €	1
18	15.14272.000	FASCETTA RAC.ASPIRAZ.250/400/450/525 EXC	2,24 €	1
19	16.34510.000	GOMMINO SCARICO SCATOLA	2,89 €	1
20	31.30815.000	VITE AUTOFIL. 6.20 RR 4T	1,95 €	1
21	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1

To see all drawing, select a model
