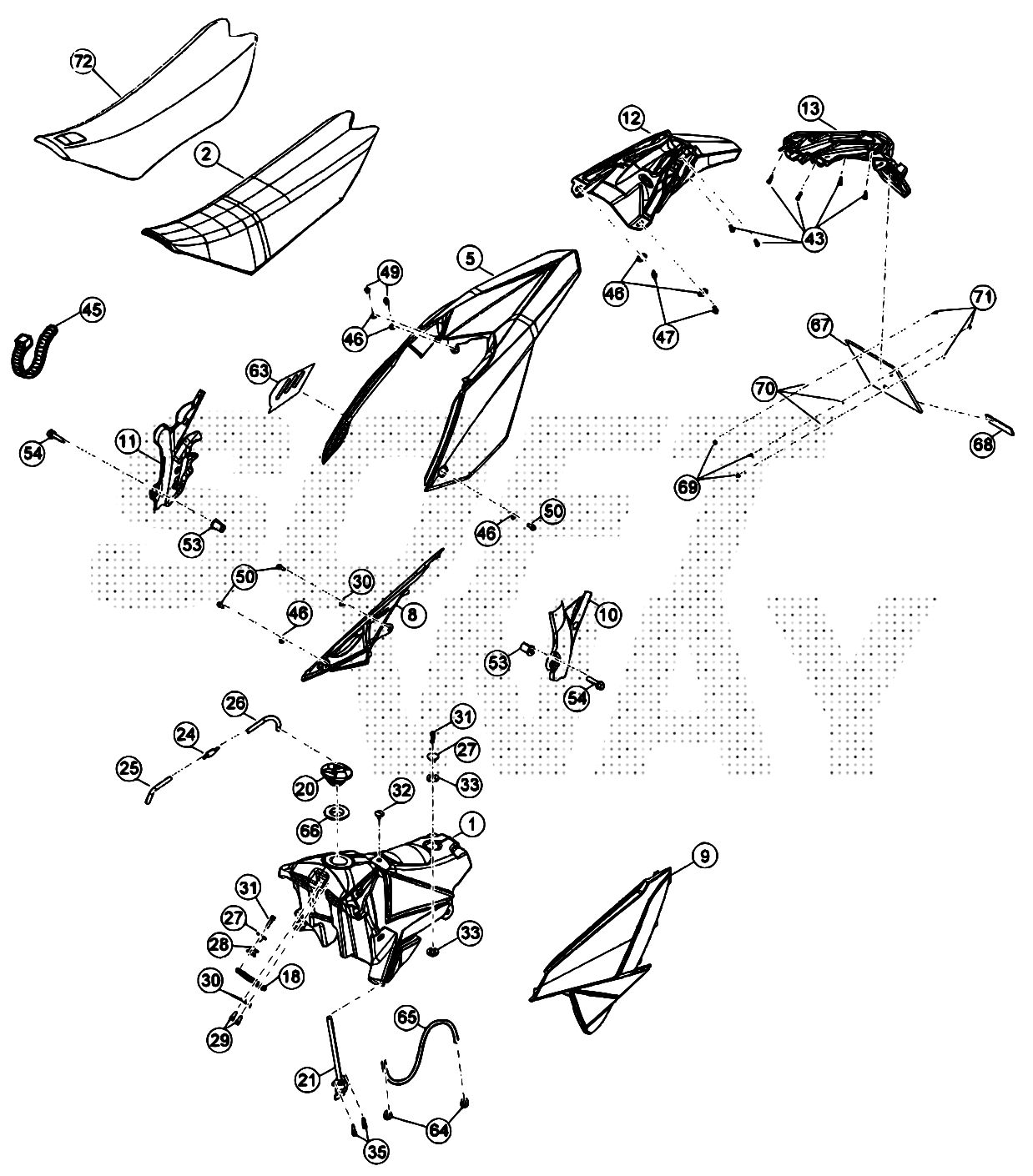

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO RR 498 4T STANDARD/FACTORY > 2012

Rif.	Sku	Name	Price	Qty needed
1	020.43.000.10.59	SERBATOIO BENZINA RR4T NERO	215,28 €	1
2	020.43.420.00.00	SELLA RR4T FACTORY	230,79 €	1
5	020.43.030.10.97	PARAFANGO POST. RR4T ROSSO	44,79 €	1
9	020.43.032.10.97	FIANCATA SX SCAT.FILTRO RR4T *ROSSO	29,72 €	1
10	020.43.060.10.59	PROTEZIONE TELAIO SX RR -NERO-	11,70 €	1
11	020.43.061.10.59	PROTEZIONE TELAIO DX RR 4T -NERO-	11,70 €	1
12	036.43.006.10.59	PORTATARGA -NERO-	31,44 €	1
13	020.43.034.10.59	PORTATARGA	30,63 €	1
18	020.43.001.10.59	STAFFA SERB. BENZINA RR4T NERO	3,37 €	1
20	29.10500.159	TAPPO SERBATOIO BENZINA RR 4T'09	6,32 €	1
24	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
25	020.43.003.00.00	TUBO SFIATO TAPPO/VALVOLA RR 4T	1,29 €	1
26	020.43.004.00.00	TUBO SFIATO VALVOLA/RACCORDO RR 4T	0,79 €	1
27	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	1
28	032.37.013.00.00	SILENT BLOCK	3,65 €	1
50	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
30	13.62000.000	DISTANZIALE DISCO	1,98 €	1
31	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
32	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
33	29.10615.000	TAMPONE CARENA SCOOTER 4T / RR 4T	0,45 €	1
35	31.30815.000	VITE AUTOFIL. 6.20 RR 4T	1,95 €	1
43	31.30030.000	VITE 6.15 SCREWPLAST TEB CH6 ROND D11	0,57 €	1
45	15.14264.000	FASCETTA PLAST	0,76 €	1
46	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	1
47	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
49	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
53	16.29620.000	GOMMINO FISSAGGIO	2,12 €	1
54	11.46401.000	BULLONE 5.20 RS CH 8	0,31 €	1
63	020.43.035.00.00	PROTEZ. CALORE FIANC.P/NUM.DXRR4T	3,39 €	1
64	10.67460.000	ANELLO STRINGITUBO CE	0,90 €	1
65	020.43.005.00.00	TUBO BENZINA SERB/CARBURAT. RR 4T	2,24 €	1
66	16.47499.000	GUARNIZIONE TAPPO SERB. BENZINA 80SH	2,15 €	1
67	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
68	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
69	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	1
70	27.36000.000	RONDELLA 5.11	0,31 €	1
71	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	1

To see all drawing, select a model

BETA > ENDURO RR 498 4T STANDARD/FACTORY > 2012
