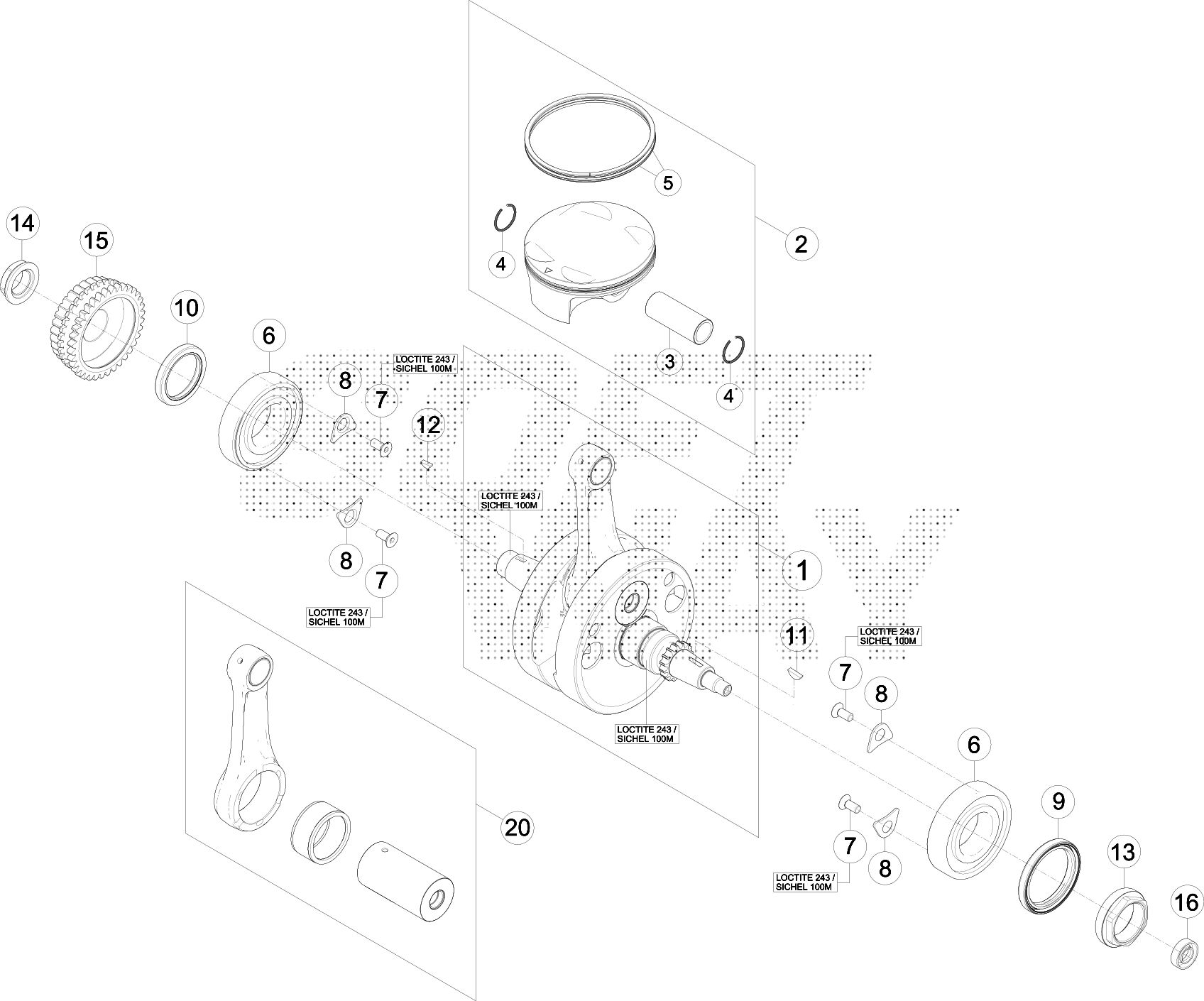

Drawing
Motore > Albero Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	006.02.300.80.00	ALBERO MOTORE COMPLETO 400CC	934,86 €	1
2	006.02.550.80.01	PISTONE COMPL.400CC D 95MM MISURA 1	311,10 €	1
3	006.02.051.00.00	SPINOTTO	24,68 €	1
4	006.02.152.00.00	ANELLO FERMA SPINOTTO	2,07 €	1
5	006.02.053.80.00	SERIE SEGMENTI PISTONE D 95MM400/450CC	47,75 €	1
6	12.99700.000	CUSCINETTO .72.17 C4	37,14 €	1
7	31.30474.000	VITE M6X14 .9	0,18 €	1
8	006.01.016.00.00	PIASTINA FISSAGGIO CUSCINETTIPRINCIPALI	1,92 €	1
9	10.66085.000	ANELLO PARAOLIO .58.6 SCJ (KOK)	11,97 €	1
10	10.65900.000	ANELLO PARAOLIO .47.6 TCJ	9,55 €	1
11	12.46020.000	CHIAVETTA 3.5	1,16 €	1
12	12.46000.000	CHIAVETTA 3.3,7.9,7	0,81 €	1
13	022.02.011.00.00	DADO M32X1 ALBERO MOTORE	23,52 €	1
14	006.03.023.00.00	DADO M20X1.5 LH (INGRANAGGIO PRIMARIA)	9,41 €	1
15	006.03.121.80.00	PIGNONE CON MOZZETTO TRAS.PRIMARIA	181,90 €	1
16	10.44690.000	ANELLO PARAOLIO .22.6 B	5,04 €	1
20	006.02.108.80.00	BIELLA RICAMBIO COMPLETA /450/510CC	475,86 €	1

To see all drawing, select a model
