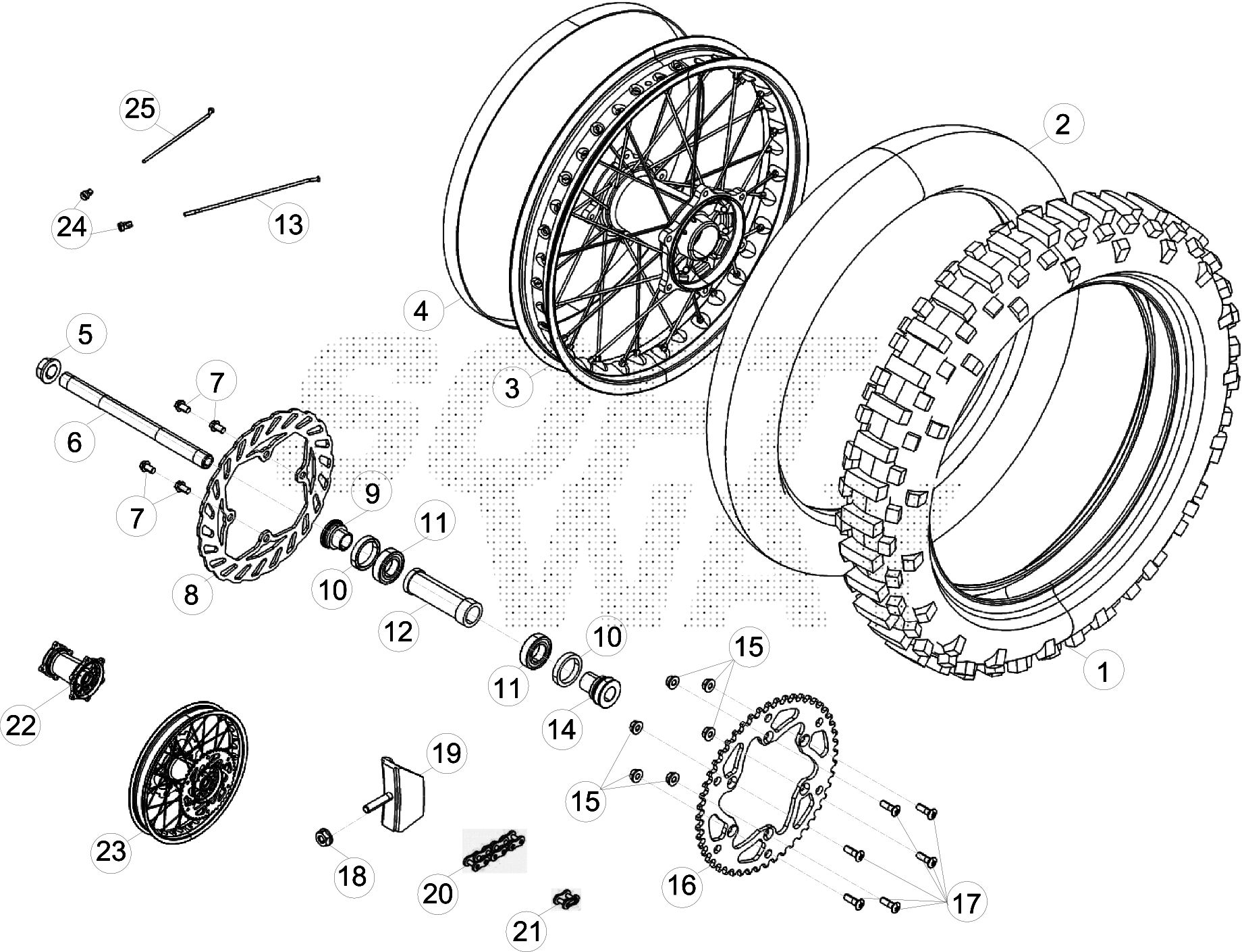

Drawing
Telaio > Ruota Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	036.42.006.00.00	CAMERA ARIA	21,17 €	1
3	020.42.040.00.59	CERCHIO POST.18 X 2,15 36FORIRR4TNERO	334,63 €	1
5	13.27120.000	DADO SPECIALE PERNO RUOTA POSTERIORE	8,67 €	1
6	25.55812.000	PERNO RUOTA POSTERIORE	32,07 €	1
7	11.52515.000	BULLONE 8.14 (10.9) UNI4759	0,93 €	1
10	10.66000.000	ANELLO PARAOLIO .47.7	3,48 €	1
11	020.42.004.00.00	CUSCINETTO .47.12	12,30 €	1
12	020.42.005.00.00	DIST.INTERNO RUOTA POST. RR4T	15,62 €	1
13	020.42.011.00.00	RAGGIO POST.INT.E EST. L/DISCO "ALPINA"	2,03 €	1
14	020.42.002.00.00	DISTANZIALE MOZZO POST. SX RR4T	9,16 €	1
15	13.17123.000	DADO M8 FLANGIATO CH.13 (DIN )	0,92 €	1
16	12.89497.000	CORONA Z.50 RR 4T	86,94 €	1
17	31.96827.000	VITE SPEC.TGS TORXS M8X26 .9 DACROMET	0,76 €	1
18	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
19	15.17531.000	FERMAFASCIONE 2,15" FORN.ADLER	22,35 €	1
19	036.42.009.00.00	FERMACOPERTONE	13,88 €	1
20	031.42.003.00.00	CATENA P.114 RR 4T	108,90 €	1
21	22.11224.000	MAGLIA CONG. 5/8.1/4 CON OR XRR 4T	11,63 €	1
24	036.42.005.00.00	NIPPLES RUOTA POSTERIORE	2,18 €	1
25	020.42.012.00.00	RAGGIO POST.INT.E EST. L/CORONA"ALPINA"	2,03 €	1

To see all drawing, select a model
