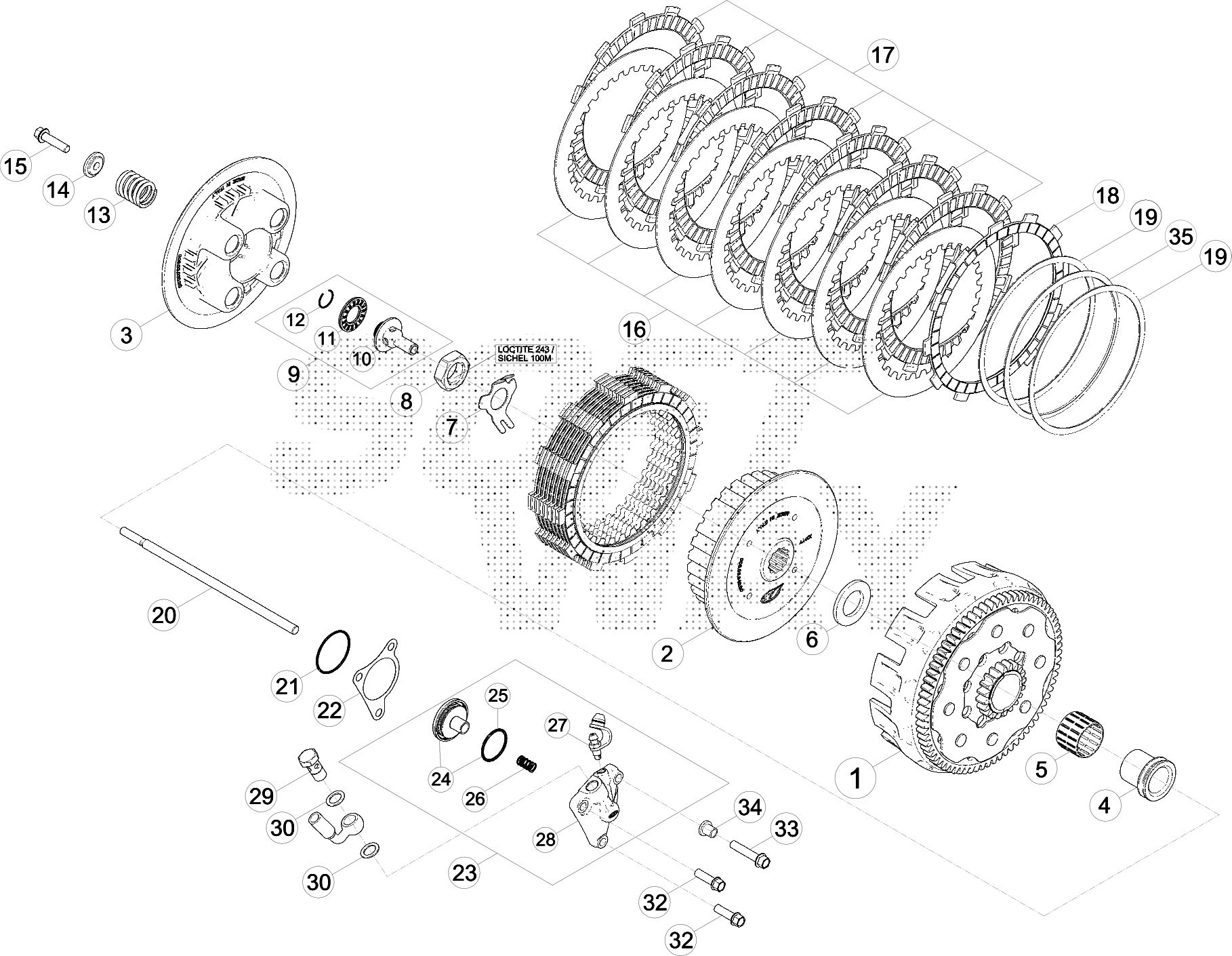

Drawing
Motore > Trasmissione Primaria/Frizione

Valid for:

BETA > ENDURO RR 350 4T > 2011

Rif.	Sku	Name	Price	Qty needed
2	006.03.140.00.00	TAMBURINO FRIZIONE RR 4T	96,04 €	1
3	006.03.030.00.00	PIATTELLO SPINGIDISCO	29,48 €	1
4	006.03.061.00.00	BOCCOLA FRIZIONE	17,63 €	1
5	006.03.063.00.00	BOCCOLA A RULLI .30.22	12,05 €	1
6	006.03.062.00.00	RONDELLA ,7.38.3	4,90 €	1
7	006.03.064.00.09	RONDELLA DI SICUREZZA	6,98 €	1
8	006.03.065.00.00	DADO M18.1,5 H9	6,10 €	1
10	006.03.071.80.00	INNESTO ASTA COMANDO FRIZIONECOMPLETA	18,62 €	1
11	16.11370.000	GABBIA REGGISPINTA .28.2 CON 1AS	10,04 €	1
12	28.23105.000	SEEGER RB14 DIN	0,09 €	1
13	022.03.055.00.00	MOLLA FRIZIONE	5,38 €	1
14	006.03.156.00.00	REGGIMOLLA FRIZIONE	2,62 €	1
15	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
16	006.03.050.00.00	DISCO ACCIAIO	6,65 €	1
17	006.03.052.00.00	DISCO FRIZIONE	20,79 €	1
18	006.03.153.00.00	DISCO FRIZIONE -LAVORATO-	22,78 €	1
19	006.03.057.00.00	SEDE MOLLA A TAZZA	5,03 €	1
20	006.03.070.00.00	ASTA COMANDO FRIZIONE	6,28 €	1
21	10.66840.000	ANELLO OR .1,5	0,20 €	1
22	006.03.085.00.00	GUARNIZIONE POMPA FRIZIONE	0,57 €	1
23	006.03.180.80.00	ATTUATORE FRIZIONE COMPLETO	55,50 €	1
24	006.03.081.80.00	PISTONE ATTUATORE FRIZIONE COMPLETO	16,87 €	1
25	10.66520.000	ANELLO OR ,52.1,78 EPDM (OR2-021)	1,98 €	1
26	006.03.083.00.00	MOLLA ATTUATORE FRIZIONE	1,18 €	1
27	28.91050.800	SFIATO CON GOMMINO	7,91 €	1
28	006.03.080.00.00	CORPO ATTUATORE FRIZIONE -LAVORATO-	27,38 €	1
29	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
30	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
32	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
33	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
34	13.49189.000	DISTANZIALE 22MM COP. PIGNONE	3,14 €	1
35	006.03.158.00.00	MOLLA A TAZZA	20,64 €	1

To see all drawing, select a model

BETA > ENDURO RR 350 4T > 2011
