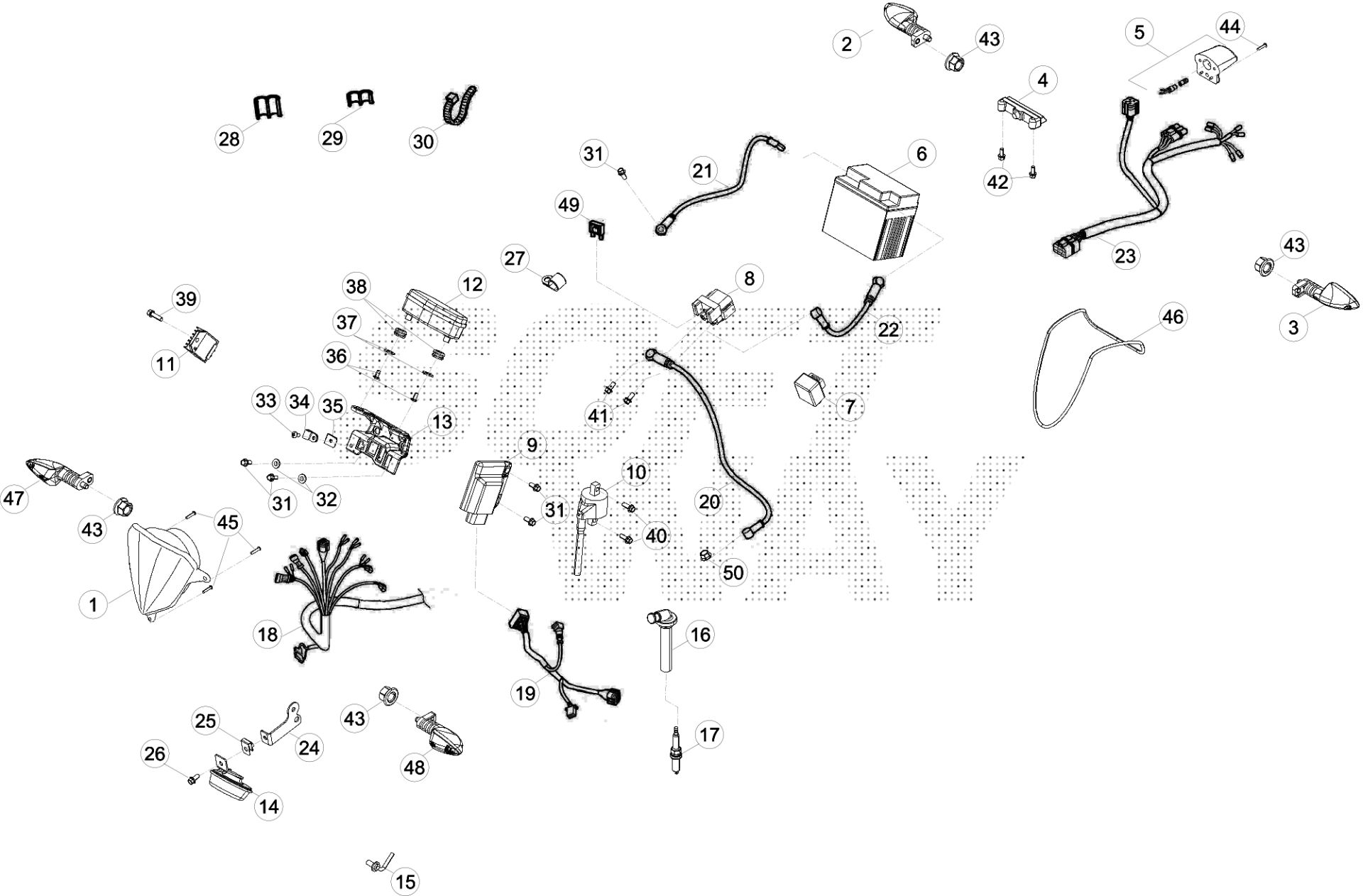

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ENDURO RR 350 4T > 2011

Rif.	Sku	Name	Price	Qty needed
1	16.46210.000	GRUPPO OTTICO RR 4T	45,24 €	1
2	18.12621.000	INDICATORE DIREZIONE RR 4T	25,68 €	1
4	020.40.030.80.00	FANALINO POST. A LED COMPL. RR 4T	30,30 €	1
5	020.40.020.00.00	LUCE TARGA RR 4T	13,09 €	1
7	18.84946.000	INTERMIT. RR4T/CRUISER/ALP4T/ALP-MOT 4.0	17,82 €	1
9	020.10.300.80.00	CENTRALINA CDI RR 4T 350CC	339,43 €	1
11	27.28101.000	REGOLATORE MOTORE /400/450/525 EXC	72,38 €	1
12	016.45.001.82.00	KIT STUMENTO DIGITALE	226,75 €	1
14	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
16	006.10.055.00.00	RACCORDO CANDELA RR 4T	30,67 €	1
17	006.10.050.00.00	CANDELA M12X1,25	9,99 €	1
18	020.40.000.00.00	IMPIANTO CENTRALE RR 4T	120,45 €	1
20	020.40.004.00.00	IMPIANTO RELE'-MOTORINO RR 4T	12,02 €	1
21	020.40.002.00.00	IMPIANTO MASSA RR 4T	8,42 €	1
22	020.40.003.00.00	IMPIANTO ELETTRICO RELE'	11,57 €	1
23	020.40.101.00.00	IMPIANTO POSTERIORE RR4T ESP.02	30,12 €	1
24	28.97255.000	STAFFA SUPP.AVVISATORE ACUSTICO RR 2T/4T	6,23 €	1
25	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
31	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
27	15.14654.000	FASCETTA PASSACAVO GOMMATO	1,24 €	1
28	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
29	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
30	15.14264.000	FASCETTA PLAST	0,76 €	1
32	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	1
33	31.23530.000	VITE 4,2.16 TMTIC AUTOFILETT.	0,31 €	1
34	25.25180.000	PASSAFILO FERMACAVI ,7MM BIANCO	2,18 €	1
35	25.58090.000	PIASTRINA PER VITE AUTOF.4,2	0,76 €	1
36	31.24620.000	VITE 5.11 TTLIC T.10 AUTOF.10.9 UNI20898	5,75 €	1
37	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	1
38	16.34915.000	GOMMINO STAFFA CONTAKM RR 4T -	0,27 €	1
39	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
40	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
41	31.30190.000	VITE BRUGOLA TCCE 6.8	0,56 €	1
42	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
43	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
44	31.23565.000	VITE 4,5.15 SCREWPLAST TCCCR	0,51 €	1
45	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	1
46	14.40020.000	ELASTICO FISSAGGIO BATTERIA	1,00 €	1
49	15.66601.000	FUSIBILE 10A UNIVAL OPACO	0,48 €	1
50	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	1

To see all drawing, select a model

BETA > ENDURO RR 350 4T > 2011
