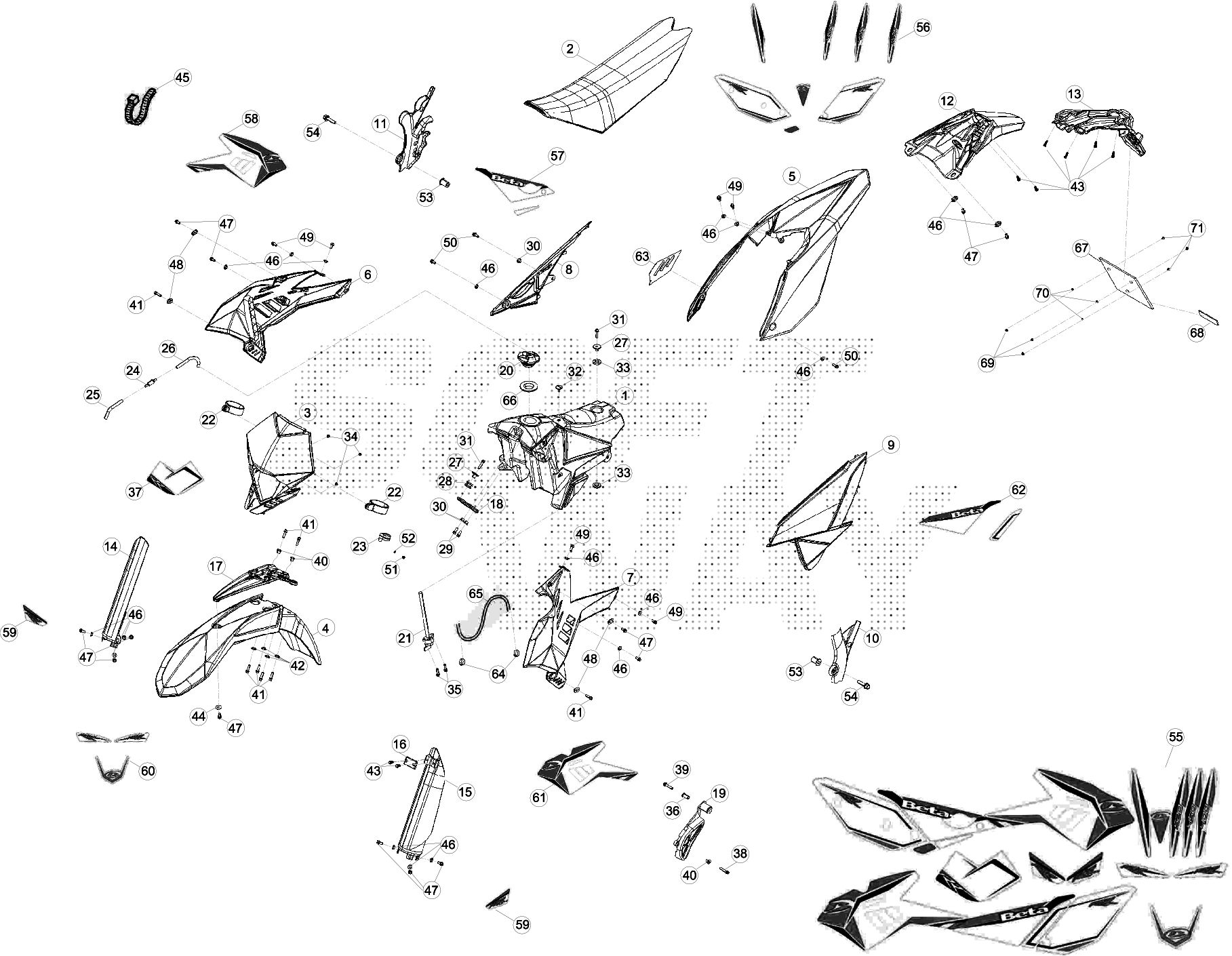

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO RR 350 4T > 2011

Rif.	Sku	Name	Price	Qty needed
1	020.43.000.10.59	SERBATOIO BENZINA RR4T NERO	215,28 €	1
3	020.43.050.10.52	MASCHERINA FARO NERO	18,90 €	1
4	020.43.040.10.51	PARAFANGO ANTERIORE RR4T BIANCO	30,18 €	1
5	020.43.030.10.51	PARAFANGO POST. RR4T BIANCO	41,60 €	1
6	020.43.010.10.51	FIANCHETTO SERB.DX RR4T BIANCO	22,79 €	1
7	020.43.011.10.51	FIANCHETTO SERB.SX RR4T BIANCO	22,79 €	1
9	020.43.032.10.59	FIANCATA SX SCAT.FILTRO RR4T NERO	29,72 €	1
10	020.43.060.10.59	PROTEZIONE TELAIO SX RR -NERO-	11,70 €	1
11	020.43.061.10.59	PROTEZIONE TELAIO DX RR 4T -NERO-	11,70 €	1
12	036.43.006.10.59	PORTATARGA -NERO-	31,44 €	1
13	020.43.034.10.59	PORTATARGA	30,63 €	1
14	016.34.010.10.59	PROTEZIONE STELO DESTRA	11,90 €	1
16	25.91330.159	CAVALLOTTO BLACK RR	0,28 €	1
18	020.43.001.10.59	STAFFA SERB. BENZINA RR4T NERO	3,37 €	1
19	020.43.062.10.59	PROTEZIONE PIGNONE BLACK RR	18,04 €	1
20	29.10500.159	TAPPO SERBATOIO BENZINA RR 4T'09	6,32 €	1
22	14.40081.000	ELASTICO FIS. MASCHERINA RR 4T	4,17 €	1
23	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
24	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
25	020.43.003.00.00	TUBO SFIATO TAPPO/VALVOLA RR 4T	1,29 €	1
26	020.43.004.00.00	TUBO SFIATO VALVOLA/RACCORDO RR 4T	0,79 €	1
27	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	1
28	032.37.013.00.00	SILENT BLOCK	3,65 €	1
50	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
30	13.62000.000	DISTANZIALE DISCO	1,98 €	1
31	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
32	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
33	29.10615.000	TAMPONE CARENA SCOOTER 4T / RR 4T	0,45 €	1
34	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	1
35	31.30815.000	VITE AUTOFIL. 6.20 RR 4T	1,95 €	1
36	13.49189.000	DISTANZIALE 22MM COP. PIGNONE	3,14 €	1
37	020.43.070.80.00	DECALCO RR 4T -SERIE-	85,44 €	1
39	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
40	13.49190.000	DISTANZIALE 10MM CON TESA	2,66 €	1
41	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
42	13.54841.000	DISTANZIALE 6,5/10,0/16,0 . 4,3	3,40 €	1
43	31.30030.000	VITE 6.15 SCREWPLAST TEB CH6 ROND D11	0,57 €	1
44	27.42000.000	RONDELLA 6.18	0,31 €	1
45	15.14264.000	FASCETTA PLAST	0,76 €	1
46	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	1
47	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
48	020.43.012.00.00	DISTANZIALE OVALE FIANCATE SERBATOIO	3,77 €	1
49	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
51	31.23360.000	VITE 4.10 AUTOFRENANTE -CEV-	0,56 €	1
52	27.34650.000	RONDELLA 4.9	0,10 €	1
53	16.29620.000	GOMMINO FISSAGGIO	2,12 €	1
54	11.46401.000	BULLONE 5.20 RS CH 8	0,31 €	1
55	020.43.170.80.00	DECALCO RR 4T -SERIE-	128,27 €	1
57	020.43.172.80.00	KIT DECALCO FIANC.S/FILTRO DXRR4T	13,21 €	1
58	020.43.173.00.00	DECALCO CONVOGLIATORE DX RR4T	11,55 €	1
60	020.43.175.80.00	KIT DECALCO PARAFANGO ANT. RR4T	29,72 €	1
61	020.43.176.00.00	DECALCO CONVOGLIATORE SX RR4T	11,55 €	1
62	020.43.177.80.00	KIT DECALCO FIANC.S/FILTRO SXRR4T	13,21 €	1
63	020.43.035.00.00	PROTEZ. CALORE FIANC.P/NUM.DXRR4T	3,39 €	1
64	10.67460.000	ANELLO STRINGITUBO CE	0,90 €	1
65	020.43.005.00.00	TUBO BENZINA SERB/CARBURAT. RR 4T	2,24 €	1
66	16.47499.000	GUARNIZIONE TAPPO SERB. BENZINA 80SH	2,15 €	1
67	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
68	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
69	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	1
70	27.36000.000	RONDELLA 5.11	0,31 €	1
71	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	1

To see all drawing, select a model

BETA > ENDURO RR 350 4T > 2011
