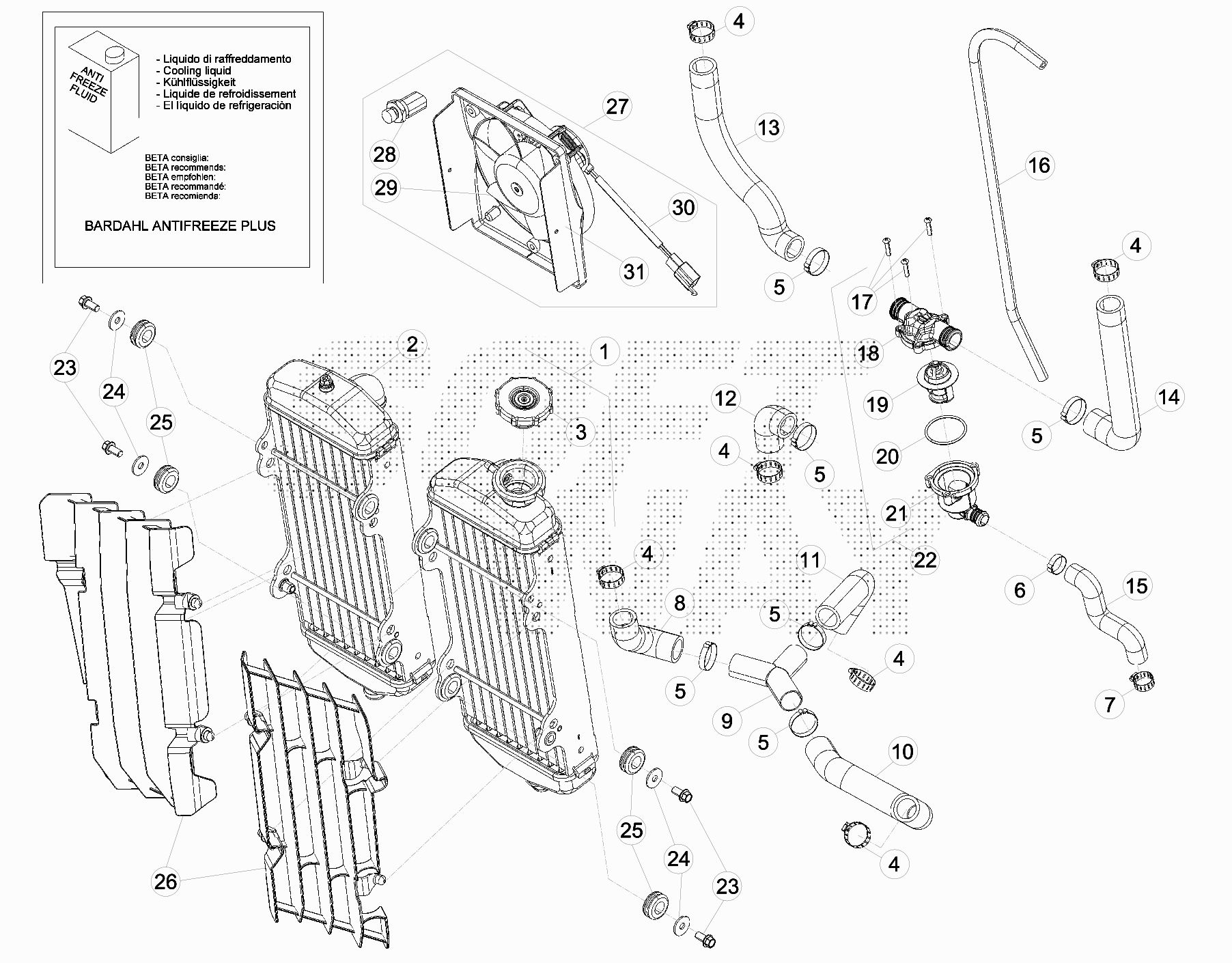

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	020.39.010.80.00	RADIATORE SINISTRO RR 4T -RICAMBIO-	266,51 €	1
2	020.39.000.00.00	RADIATORE DESTRO RR 4T	227,75 €	1
3	020.39.111.00.00	TAPPO RADIATORE RR 4T	18,51 €	1
4	15.15240.000	FASCETTA /27	2,78 €	1
5	020.39.008.00.00	FASCETTA AUTOAGGRAPPANTE	4,29 €	1
6	020.39.009.00.00	FASCETTA AUTOAGGRAPPANTE	3,95 €	1
7	15.15220.000	FASCETTA /22	2,78 €	1
8	031.46.042.82.00	TUBO RADIATORE KIT	14,20 €	1
9	020.39.020.00.00	RACCORDO A Y	7,37 €	1
11	031.39.007.00.00	TUBO POMPA ACQUA	10,99 €	1
12	031.39.011.00.00	TUBO TERMOSTATO INFERIORE DESTRO	8,59 €	1
13	031.39.009.00.00	TUBO TERMOSTATO SUPERIORE DESTRO	8,21 €	1
14	031.39.008.00.00	TUBO TERMOSTATO SUPERIORE SINISTRO	6,50 €	1
15	031.39.010.00.00	TUBO TERMOSTATO INFERIORE SINISTRO	5,36 €	1
16	020.39.015.00.00	TUBO SFIATO SOVRA PRES. RAD. RR 4T	7,76 €	1
17	020.39.014.00.00	VITE SPECIALE PER PLASTICA M4X16	0,13 €	1
22	031.39.014.80.00	TERMOSTATO	53,97 €	1
19	020.39.013.00.00	TERMOSTATO AD INSERTO RR 4T	33,61 €	1
20	C02.06.053.00.00	ANELLO OR .2,5	2,07 €	1
23	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
24	27.43250.000	RONDELLA 6.24	0,10 €	1
25	16.34911.000	GOMMINO FISSAGGIO RADIATORE RR 4T	1,99 €	1
26	031.39.003.00.51	GRIGLIE RADIATORE -COPPIA- BIANCHE	15,20 €	1
27	031.46.024.82.00	KIT ELETTROVENTOLA RR 4T EFI	166,36 €	1
28	020.40.007.00.00	TERMOINTERRUT.ELETTROV. °/95° RR 4T	17,35 €	1
29	14.01040.000	ELETTROVENTOLA REV /80	159,31 €	1
30	18.01596.000	IMPIANTO ELETTROVENTOLA RR 4T	11,79 €	1
31	031.39.013.15.00	SUPPORTO ELETTROVENTOLA	7,98 €	1

To see all drawing, select a model
