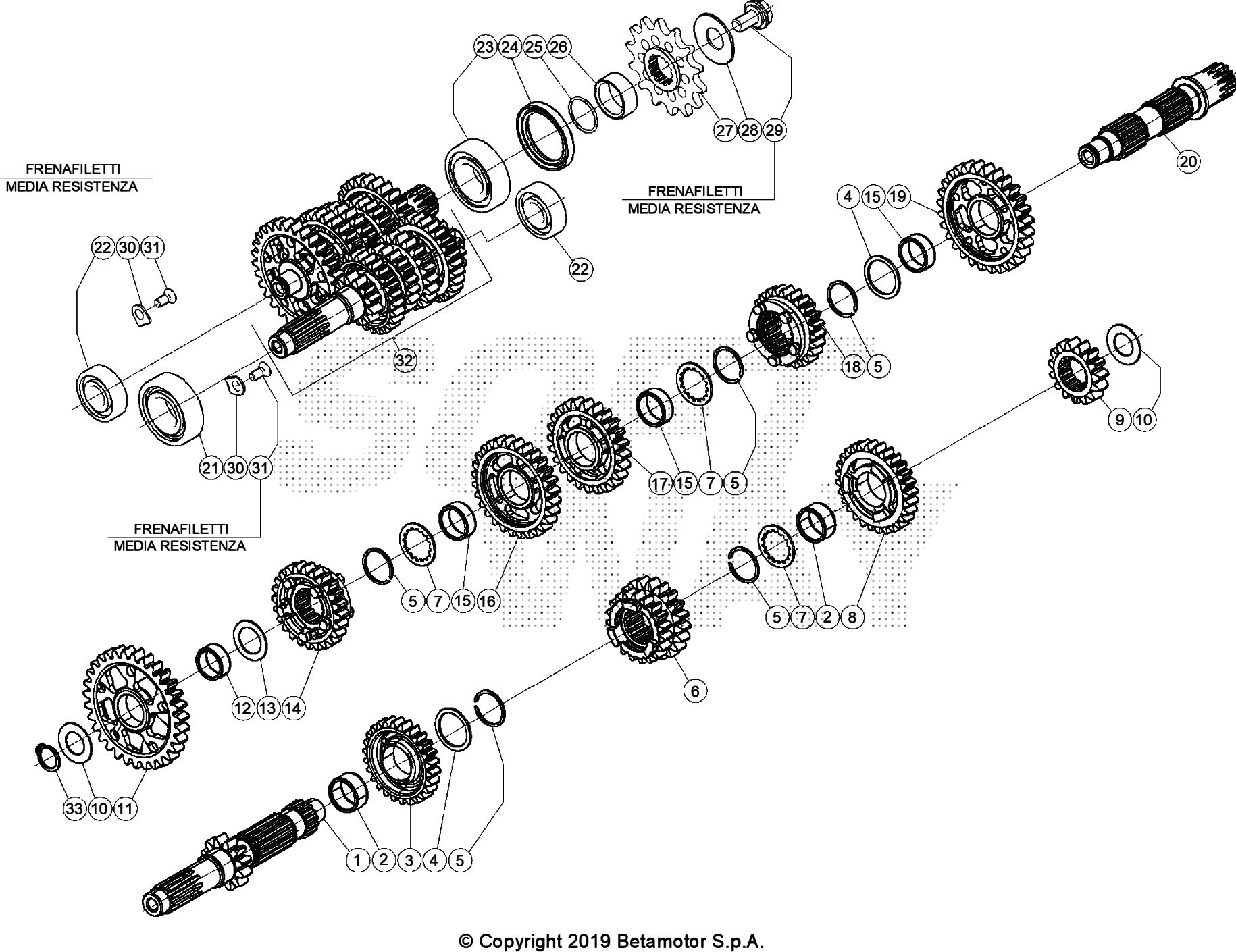

Drawing
Motore > Cambio

Valid for:

BETA > ENDURO RR 350 4T > 2023

Rif.	Sku	Name	Price	Qty needed
2	11.22855.000	BOCCOLA A RULLI K .26.13 TN(APERTA)	6,77 €	2
3	006.04.015.00.00	INGRANAGGIO 5° SUL PRIMARIO	64,20 €	1
4	006.04.031.00.00	RONDELLA RASAMENTO .32.1,5	1,98 €	2
5	28.25520.000	SEEGER SW	0,72 €	5
6	006.04.013.00.00	INGRANAGGIO 3°/4° PRIMARIO Z19/Z20	110,51 €	1
7	006.04.030.00.00	RONDELLA RASAMENTO .32.1,5	1,98 €	3
8	006.04.016.00.00	INGRANAGGIO 6° SUL PRIMARIO	68,00 €	1
9	006.04.012.00.00	INGRANAGGIO 2° SUL PRIMARIO	42,10 €	1
10	006.04.032.00.00	RONDELLA RASAMENTO .30.1	1,61 €	2
11	006.04.021.00.00	INGRANAGGIO 1° SUL SECONDARIO	69,44 €	1
12	11.22835.000	BOCCOLA A RULLI K .24.10	7,86 €	1
13	006.04.033.00.00	RONDELLA RASAMENTO .30.1	1,61 €	1
14	006.04.025.00.00	INGRANAGGIO 5° SUL SECONDARIO	83,11 €	1
15	11.22845.000	BOCCOLA A RULLI K .26.10 (APERTA)	5,03 €	3
16	006.04.023.00.00	INGRANAGGIO 3° SUL SECONDARIO	63,73 €	1
17	006.04.024.00.00	INGRANAGGIO 4° SUL SECONDARIO	63,46 €	1
18	006.04.026.00.00	INGRANAGGIO 6° SUL SECONDARIO	85,56 €	1
19	006.04.022.00.00	INGRANAGGIO 2° SUL SECONDARIO	67,54 €	1
20	037.04.001.00.00	ALBERO SECONDARIO CAMBIO	115,80 €	1
21	12.95610.000	CUSCINETTO (6205) C3	12,72 €	1
22	12.95605.000	CUSCINETTO (6203) JR2 C3	12,60 €	2
23	12.99710.000	CUSCINETTO A RULLINI NJ205	40,47 €	1
24	10.66020.000	ANELLO PARAOLIO .45.7 BSL	11,11 €	1
25	10.66620.000	ANELLO OR ,12.1,78	0,61 €	1
26	006.04.040.00.00	DISTANZIALE	10,00 €	1
27	006.04.050.00.00	PIGNONE TRASMISSIONE SECONDARI Z13	19,17 €	2
27	006.04.052.00.00	PIGNONE Z.15	24,92 €	2
28	006.04.041.00.00	RONDELLA ,2.40.1,5 FISSAGGIO PIGNONE	2,17 €	1
29	006.04.042.00.00	VITE M10X18 FISSAGGIO PIGNONE	12,69 €	1
30	006.01.016.00.00	PIASTINA FISSAGGIO CUSCINETTIPRINCIPALI	1,92 €	2
31	C24.90.002.00.00	VITE TSP TORX M6X12 - .9/12.9	0,22 €	2
33	28.24955.000	SEEGER AS .1,5 DIN	0,55 €	1

To see all drawing, select a model

BETA > ENDURO RR 350 4T > 2023
