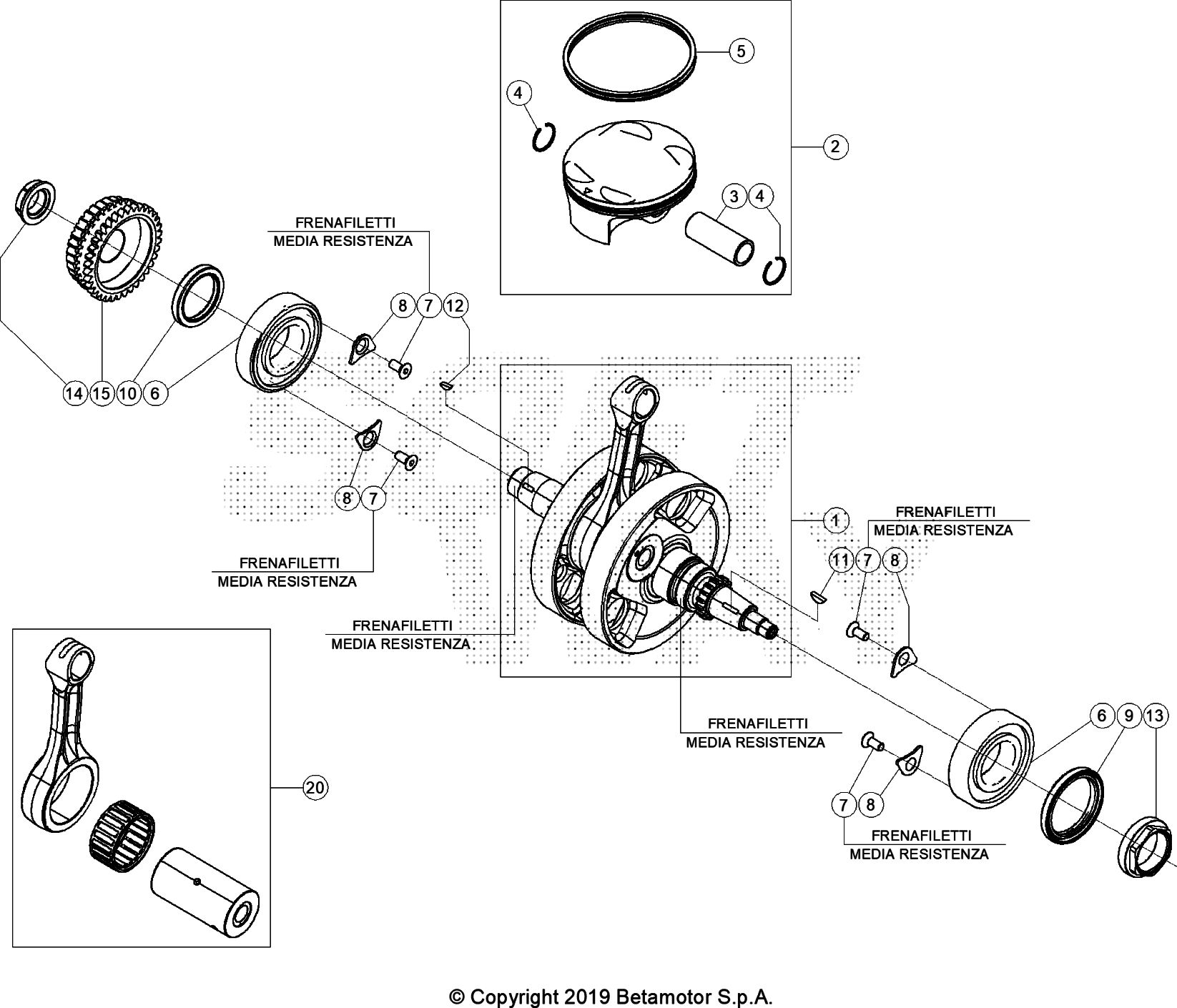

Drawing
Motore > Albero/Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	027.02.151.80.01	PISTONE MOTORE D88 - 1	237,11 €	1
2	027.02.151.80.02	PISTONE MOTORE D88 - 2	237,11 €	1
3	027.02.051.00.00	SPINOTTO	43,48 €	1
4	022.02.052.00.00	ANELLO FERMA SPINOTTO	0,90 €	2
5	027.02.011.82.00	SEGMENTO D88 - KIT	55,74 €	1
6	12.99700.000	CUSCINETTO .72.17 C4	37,14 €	2
7	C24.90.002.00.00	VITE TSP TORX M6X12 - .9/12.9	0,22 €	4
8	006.01.016.00.00	PIASTINA FISSAGGIO CUSCINETTIPRINCIPALI	1,92 €	4
9	10.66085.000	ANELLO PARAOLIO .58.6 SCJ (KOK)	11,97 €	1
10	10.65900.000	ANELLO PARAOLIO .47.6 TCJ	9,55 €	1
11	12.46020.000	CHIAVETTA 3.5	1,16 €	1
12	12.46000.000	CHIAVETTA 3.3,7.9,7	0,81 €	1
13	022.02.011.00.00	DADO M32X1 ALBERO MOTORE	23,52 €	1
14	006.03.023.00.00	DADO M20X1.5 LH (INGRANAGGIO PRIMARIA)	9,41 €	1
15	022.03.021.80.00	PIGNONE CON MOZZETTO TRASMIS.PRIM. MEM88	244,85 €	1
20	027.02.008.80.00	BIELLA RICAMBIO COMPLETA	320,86 €	1
