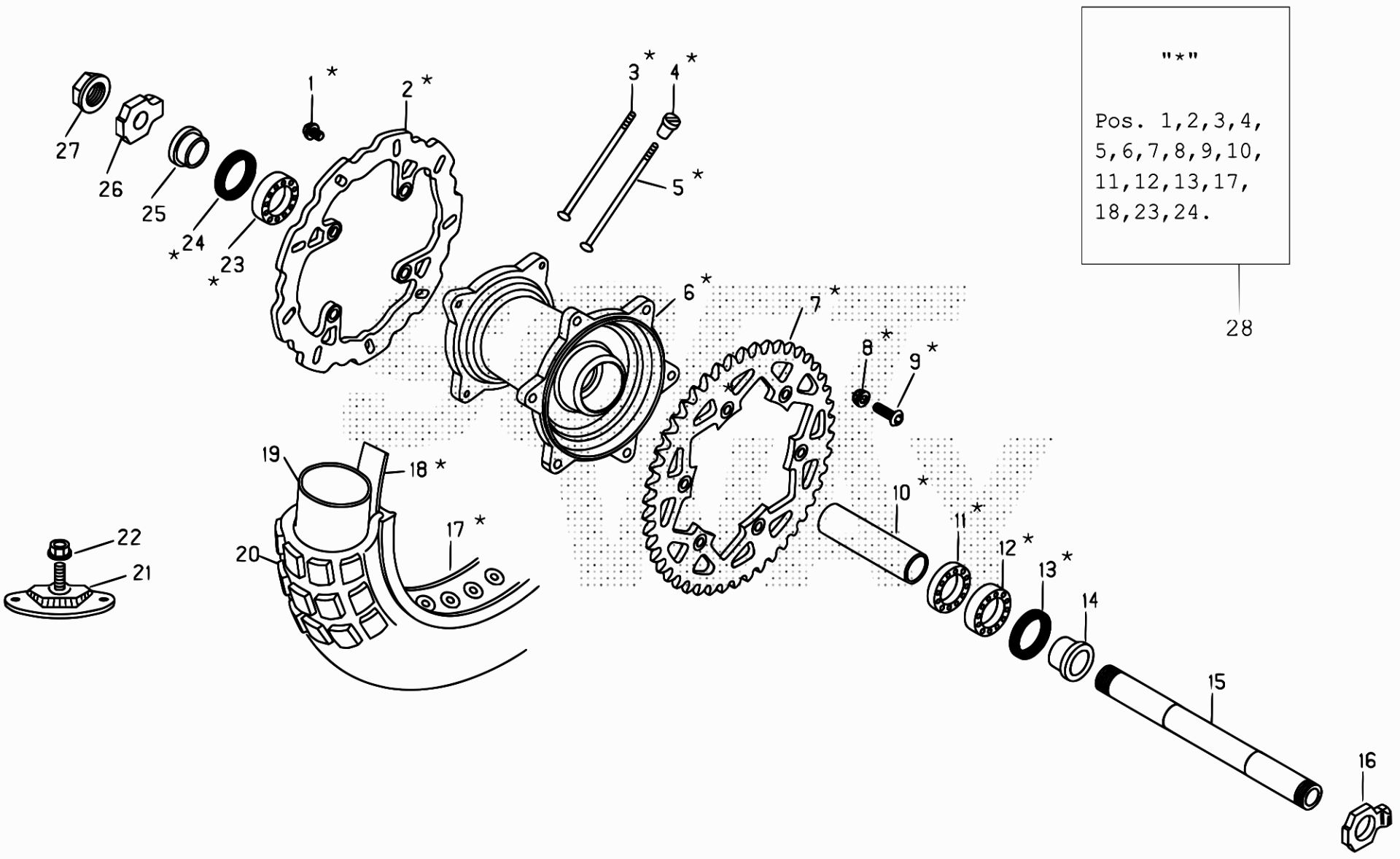

Drawing
Telaio > Ruota Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	11.52515.000	BULLONE 8.14 (10.9) UNI4759	0,93 €	1
3	016.42.011.00.00	RAGGIO POST. INT. E EST. L.CORONA	2,03 €	1
4	016.41.013.00.53	NIPPLES 3,5 ALLUMINIO ROSSO 5MM	3,21 €	1
5	016.42.012.00.00	RAGGIO POST. INT. E EST. L. DISCO	2,03 €	1
8	13.17123.000	DADO M8 FLANGIATO CH.13 (DIN )	0,92 €	1
9	31.96827.000	VITE SPEC.TGS TORXS M8X26 .9 DACROMET	0,76 €	1
10	13.62709.000	DISTANZ.INT.MOZZO POST.RR 4T 26X31X111,5	20,81 €	1
11	12.99260.000	CUSCINETTO .47.8	24,25 €	1
23	020.42.004.00.00	CUSCINETTO .47.12	12,30 €	1
24	10.66000.000	ANELLO PARAOLIO .47.7	3,48 €	1
14	020.42.002.00.00	DISTANZIALE MOZZO POST. SX RR4T	9,16 €	1
15	25.55812.000	PERNO RUOTA POSTERIORE	32,07 €	1
16	29.11866.100	TENDICATENA SX RR 4T	27,00 €	1
17	12.42902.059	CERCHIO POST.18 X 2,15 36FORIRR4TNERO	338,45 €	1
19	12.15008.000	CAMERA MD18	16,85 €	1
21	15.17531.000	FERMAFASCIONE 2,15" FORN.ADLER	22,35 €	1
21	036.42.009.00.00	FERMACOPERTONE	13,88 €	1
22	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
26	29.11865.100	TENDICATENA DX RR 4T	27,00 €	1
27	13.27120.000	DADO SPECIALE PERNO RUOTA POSTERIORE	8,67 €	1

To see all drawing, select a model
