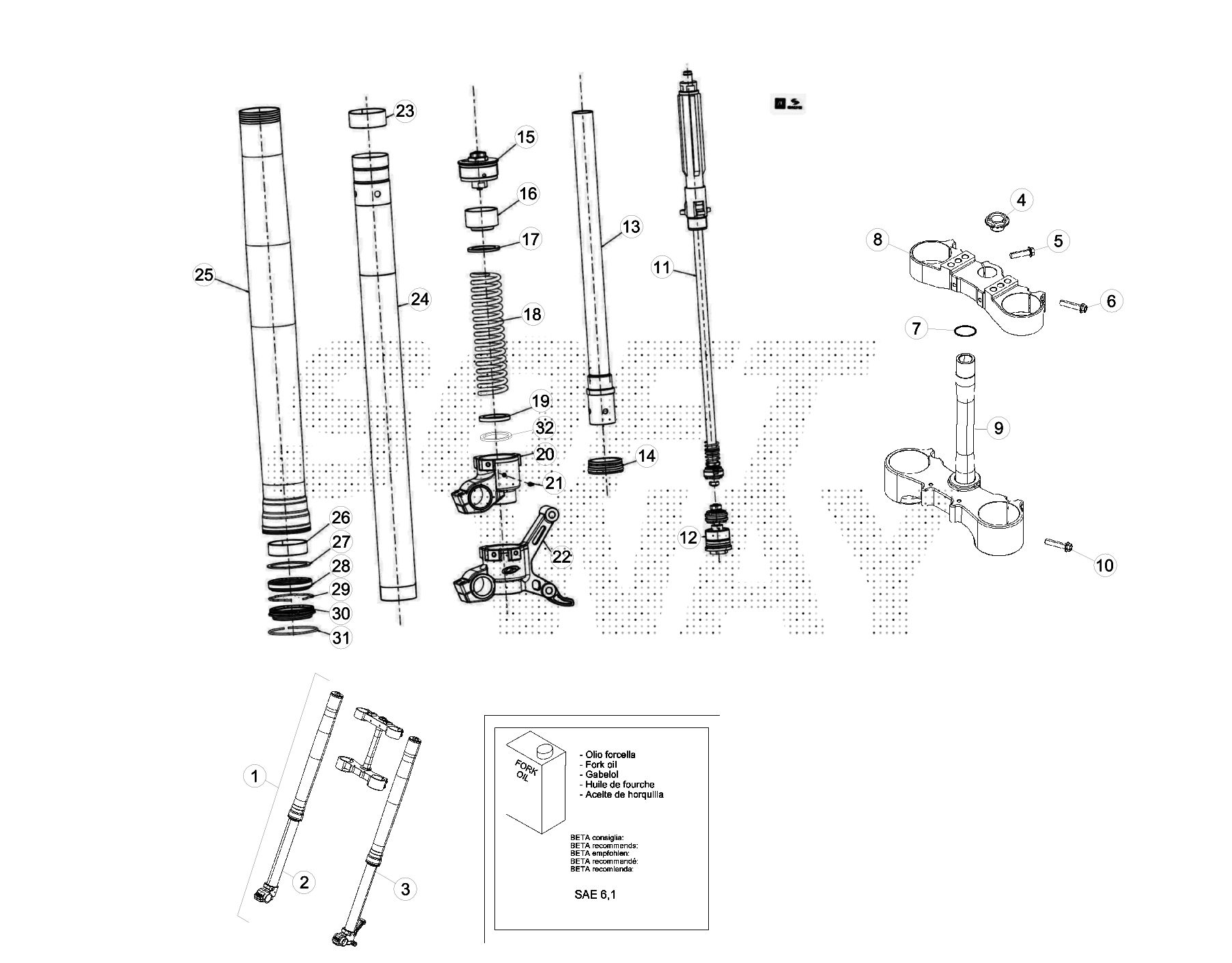

Drawing
Telaio > Forcella

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	031.34.230.80.59	GAMBA SX COMPL.FORCELLA D.48	1.006,74 €	1
3	031.34.210.80.59	GAMBA DX COMPL.FORCELLA D.48	1.006,74 €	1
4	020.34.004.00.00	DADO 20X1,5 FORCELLA	17,35 €	1
5	11.55440.000	BULLONE 8.30 RS CH	0,84 €	1
10	11.55510.000	BULLONE 8.40 RS CH	1,96 €	1
7	10.66420.000	ANELLO OR ,22.3,53 NBR	0,59 €	1
8	020.34.112.00.04	TESTATA FORCELLA D.48 RR 4T	191,69 €	1
11	031.34.332.00.00	TARATURA IN DISTENSIONE	198,07 €	1
12	031.34.333.00.00	TARATURA IN COMPRESSIONE	84,52 €	1
14	020.34.313.00.00	GRUPPO CILINDRO APPOGGIO CANNA + ORING	29,88 €	1
15	026.34.330.00.00	GRUPPO TAPPO SUPERIORE	114,74 €	1
17	031.34.323.00.00	ROSETTA	18,39 €	1
18	031.34.322.00.00	MOLLA K 4,8 N/MM	51,13 €	1
19	031.34.321.00.00	DISCO DI CENTRAGGIO	11,38 €	1
20	020.34.331.00.00	PIEDINO DESTRO	140,73 €	1
21	020.34.308.00.00	GRANO SU PIEDINI	2,16 €	1
22	020.34.311.00.00	PIEDINO SINISTRO	165,87 €	1
23	020.34.320.00.00	BOCCOLA D.49/47 L20	10,05 €	1
24	026.34.329.00.00	CANNA ESTERNA	258,31 €	1
25	020.34.328.00.00	FODERO	195,30 €	1
26	020.34.319.00.00	BOCCOLA D.52/48 L15	10,78 €	1
27	020.34.318.00.00	DISTANZIALE	6,55 €	1
28	020.34.317.00.00	PARAOLIO	22,57 €	1
29	020.34.316.00.00	SEEGER D.58,45	7,63 €	1
30	020.34.315.00.00	RASCHIAPOLVERE	18,73 €	1
31	020.34.314.00.00	SEEGER D.64,5 D.2	5,39 €	1
32	026.34.333.00.00	DISCO DI CENTRAGGIO	8,63 €	1
