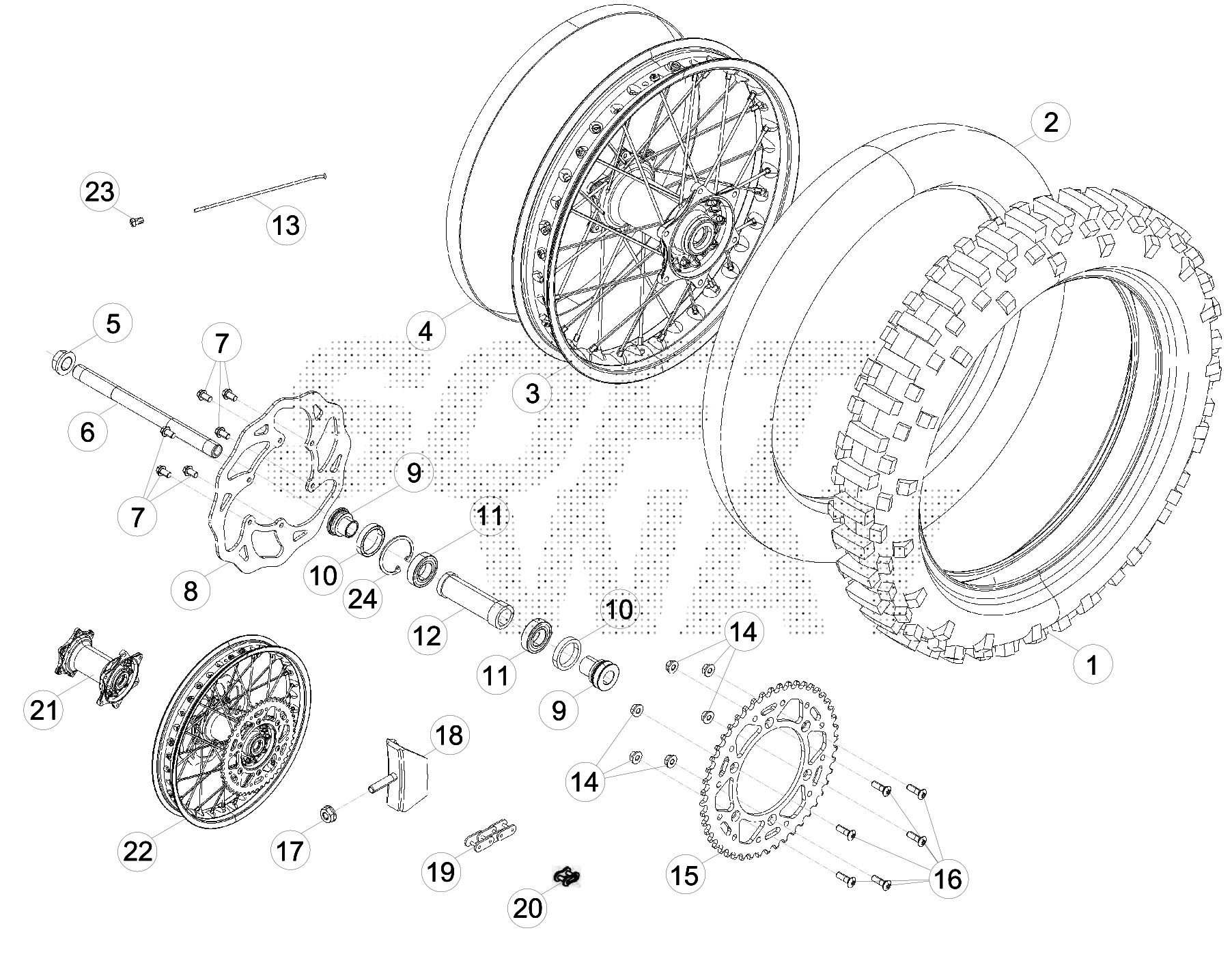

Drawing
Telaio > Ruota Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	036.42.006.00.00	CAMERA ARIA	21,17 €	1
3	020.42.140.00.59	CERCHIO POST.18 X 2,15 36FORIRR4TNERO	316,10 €	1
5	13.27120.000	DADO SPECIALE PERNO RUOTA POSTERIORE	8,67 €	1
6	25.55812.000	PERNO RUOTA POSTERIORE	32,07 €	1
7	031.41.043.00.00	VITE SPECIALE M6X14	0,46 €	1
8	031.42.030.82.00	DISCO FRENO POSTERIORE	102,52 €	1
9	031.42.002.00.00	DISTANZIALE MOZZO POST. RR 4T	17,17 €	1
10	10.66000.000	ANELLO PARAOLIO .47.7	3,48 €	1
11	020.42.004.00.00	CUSCINETTO .47.12	12,30 €	1
12	031.42.005.00.00	DIST.INTERNO RUOTA POST. RR4T	10,47 €	1
14	13.17123.000	DADO M8 FLANGIATO CH.13 (DIN )	0,92 €	1
16	31.96827.000	VITE SPEC.TGS TORXS M8X26 .9 DACROMET	0,76 €	1
17	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
18	15.17531.000	FERMAFASCIONE 2,15" FORN.ADLER	22,35 €	1
18	036.42.009.00.00	FERMACOPERTONE	13,88 €	1
19	031.42.003.00.00	CATENA P.114 RR 4T	108,90 €	1
20	22.11224.000	MAGLIA CONG. 5/8.1/4 CON OR XRR 4T	11,63 €	1
21	031.42.014.80.00	MOZZO POST.C/CUSC.E DIST.INT.RR4T	332,60 €	1
24	C01.26.001.00.00	ANELLO D'ARRESTO PER D.47X1,75 UNI	0,59 €	1
