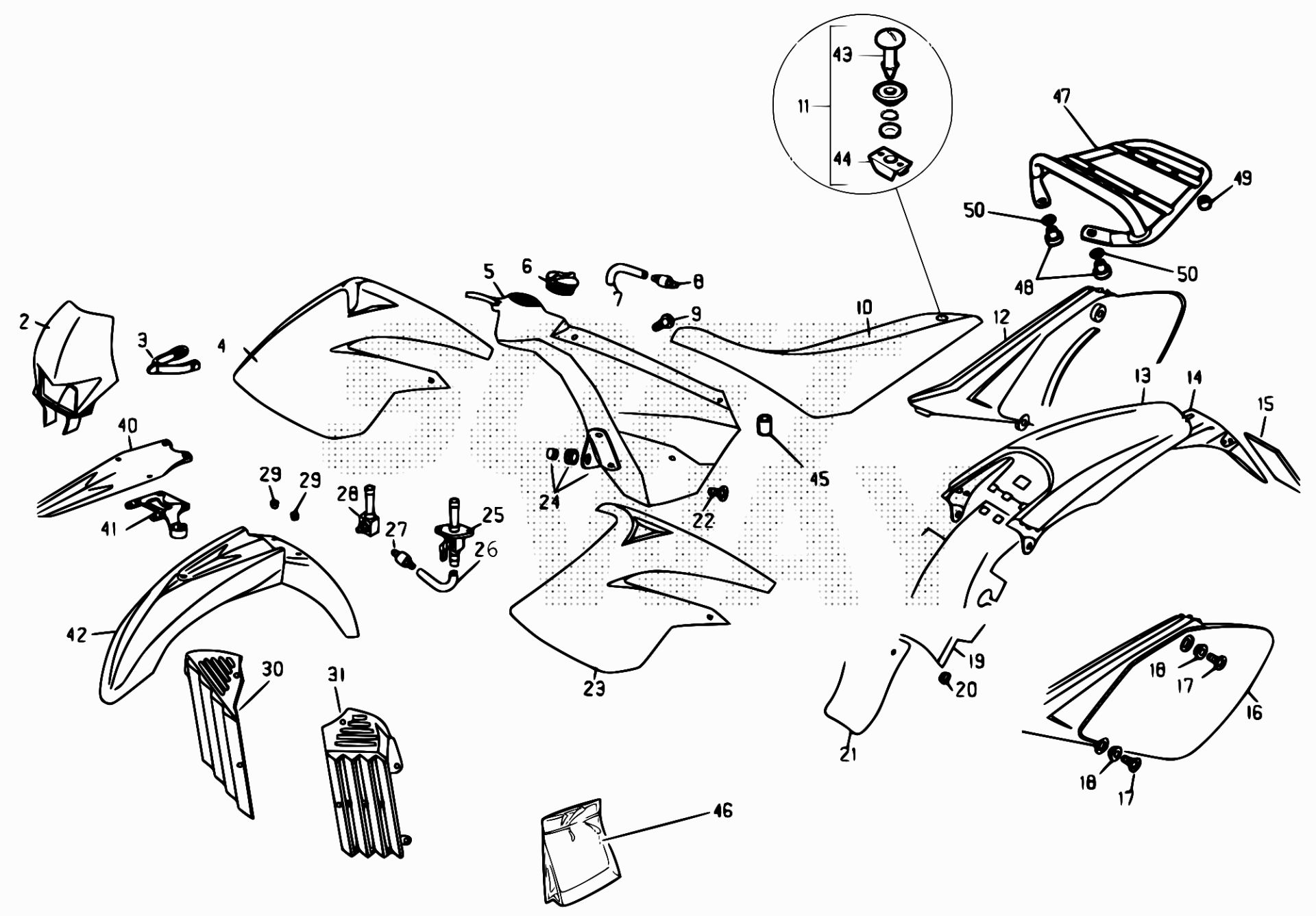

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO RE 125 4T > 2009

Rif.	Sku	Name	Price	Qty needed
2	22.28471.151	MASCHERINA FARO RR, RR 4T -BIANCO-	20,39 €	1
3	14.40083.000	ELASTICO FISSAGGIO RR FORCELLA D.36	3,98 €	1
4	15.23112.151	FIANC. SERBATOIO DX RR4T 125CC -BIANCO-	19,45 €	1
5	28.06034.059	SERBATOIO (VRMYBR)	190,21 €	1
6	29.10511.059	TAPPO SERBATOIO BENZINA	5,44 €	1
7	29.15811.000	TUBO BENZINA COPOLAN UML 5.9	3,73 €	1
8	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
9	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
11	20.02043.000	KIT CHIUS. SELLA BIFIX MAXI(PERNO LUNGO)	24,18 €	1
12	15.19841.151	FIANCATA PORTA NUMERO DX RR -BIANCO-	18,96 €	1
13	25.19667.151	PARAFANGO POST.RR 125CC RE -BIANCO-	28,32 €	1
14	25.94477.159	PORTATARGA RR NERO	25,42 €	1
17	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
18	13.62000.000	DISTANZIALE DISCO	1,98 €	1
19	25.24657.151	PASSARUOTA RR -BIANCO-	12,54 €	1
20	13.54510.000	DISTANZIALE PROTEZ. FORCELLA	1,65 €	1
21	25.24410.000	PARASCHIZZI SCATOLA FILTRO RR50-UFO	7,38 €	1
22	31.30580.000	VITE TTLIC 6.12 TESTA	1,00 €	1
23	15.23102.151	FIANC. SERBATOIO SX RR4T 125CC -BIANCO-	19,45 €	1
25	014.43.050.80.00	RUBINETTO BENZINA COMPLETO	28,26 €	1
26	29.15815.000	TUBO GOMMA SFIATO 5X10	9,31 €	1
27	15.24651.000	FILTRO BENZINA	4,16 €	1
29	13.49190.000	DISTANZIALE 10MM CON TESA	2,66 €	1
30	16.45552.159	GRIGLIA SERBATOIO DX NERO	9,27 €	1
31	16.45553.159	GRIGLIA SERBATOIO SX NERO	9,27 €	1
40	28.98278.133	SUPPORTO PARAF. ANT. RR 4TGRIGIO METAL	12,80 €	1
40	28.98278.159	SUPPORTO PARAF. ANT. RR 4T NERO	8,13 €	1
42	25.15201.151	PARAFANGO ANTERIORE RR 4T BIANCO	31,17 €	1
43	25.44070.000	PERNO CHIUSURA SELLA "D1618"	26,62 €	1
44	27.31730.000	RICETTACOLO CHIUSURA SELLA "C16"	3,43 €	1
47	25.92943.026	PORTAPACCHI RR 4T RE 125CC -NERO-	49,57 €	1
48	13.46412.000	DISTANZIALE PORTA PACCHI RR 4T RE 125CC	6,76 €	1
49	13.46408.000	DISTANZIALE 6,5.14.38	17,25 €	1
50	27.42505.000	RONDELLA IN GOMMA DISTANZ. PORTA PACCHI	1,32 €	1

To see all drawing, select a model

BETA > ENDURO RE 125 4T > 2009
