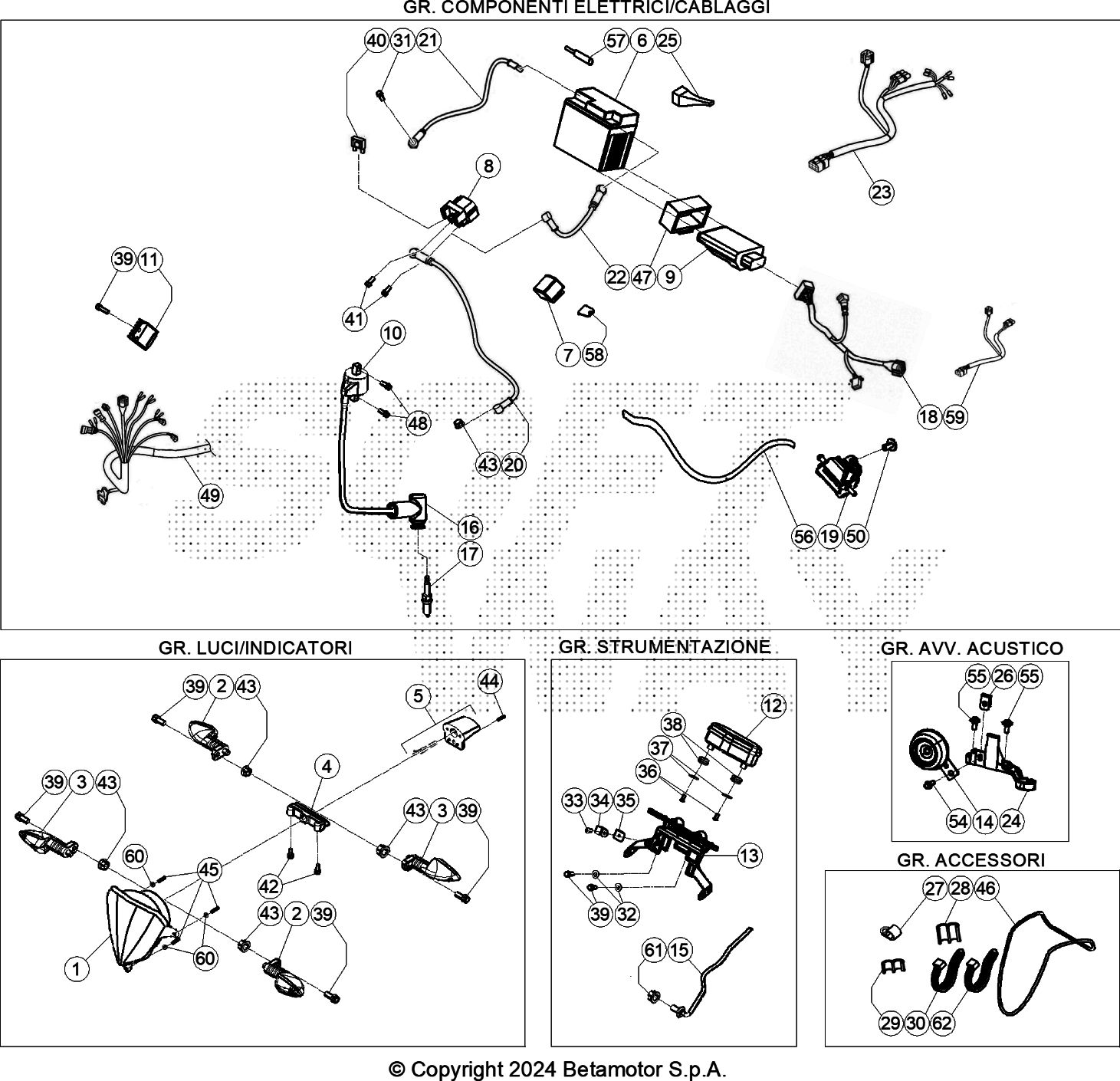

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ENDURO XTRAINER 300 2T > 2021

Rif.	Sku	Name	Price	Qty needed
1	16.46210.000	GRUPPO OTTICO RR 4T	45,24 €	1
2	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	2
3	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	2
4	020.40.030.80.00	FANALINO POST. A LED COMPL. RR 4T	30,30 €	1
5	020.40.020.00.00	LUCE TARGA RR 4T	13,09 €	1
7	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
9	036.40.033.83.00	CENTRALINA XTRAINER 2T	262,35 €	1
10	036.40.009.00.00	BOBINA	103,16 €	1
11	27.28101.000	REGOLATORE MOTORE /400/450/525 EXC	72,38 €	1
12	040.40.004.00.00	STRUMENTO DIGITALE RR 2T	135,36 €	1
13	036.40.042.00.59	STAFFA STRUMENTO DIGITALE BLACK XTRAINER	8,28 €	1
14	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
15	031.40.166.00.00	SENSORE REED	30,43 €	1
16	27.13514.000	RACCORDO CANDELA CR-65/2001	12,70 €	1
17	036.11.001.00.00	CANDELA IRIDIO T40352G	13,54 €	1
18	036.40.040.00.00	IMPIANTO ELETTRICO PRINCIPALE XTRAINER 2	135,87 €	1
19	026.40.017.00.00	POMPA OLIO	86,02 €	1
20	026.40.006.00.00	IMPIANTO RELE'-MOTORINO RR 2T	17,68 €	1
21	036.40.011.00.00	CAVO MASSA	7,32 €	1
22	020.40.003.00.00	IMPIANTO ELETTRICO RELE'	11,57 €	1
23	031.40.042.00.00	IMPIANTO ELETTRICO SERVIZI POSTERIORE	18,53 €	1
24	037.40.023.00.59	STAFFA AVVISATORE ACUSTICO BLACK RR	6,16 €	1
25	031.40.052.00.00	DIODI-GRUPPO	16,47 €	1
26	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
27	15.14654.000	FASCETTA PASSACAVO GOMMATO	1,24 €	1
28	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	3
29	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	3
30	15.14264.000	FASCETTA PLAST	0,76 €	4
31	31.31040.000	VITE BRUGOLA TCEI 6.12	0,13 €	1
32	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	2
33	31.23600.000	VITE 4,2.13 TMTIC AUTOFLETT.	0,56 €	1
34	25.25182.000	FASCETTA TIPO "NYLPAS016R"	1,28 €	1
35	25.58090.000	PIASTRINA PER VITE AUTOF.4,2	0,76 €	1
36	C24.22.009.00.00	VITE M4X10 UNI	0,07 €	2
37	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	2
38	024.40.039.00.00	SILENT BLOCK	1,56 €	2
48	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	2
40	020.40.006.00.00	FUSIBILE /32V	0,63 €	2
41	31.30190.000	VITE BRUGOLA TCCE 6.8	0,56 €	2
42	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	2
43	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	5
44	31.23565.000	VITE 4,5.15 SCREWPLAST TCCCR	0,51 €	1
45	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	3
46	14.40020.000	ELASTICO FISSAGGIO BATTERIA	1,00 €	1
47	007.40.034.00.00	ELASTICO CENTRALINA	4,21 €	1
49	036.40.041.00.00	IMPIANTO ELETTRICO SERVIZI XTRAINER 2T	145,92 €	1
50	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
54	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
55	037.43.028.00.00	VITE SPECIALE M6X8	1,22 €	2
56	036.43.030.00.00	TUBO OLIO	2,61 €	1
57	031.40.051.00.00	CONDENSATORE	6,31 €	1
58	031.40.002.22.00	STAFFA FISSAGGIO INTERMITTENZA -BURATT.-	6,36 €	1
59	026.40.057.00.00	IMPIANTO ELETTRICO DIAGNOSI	15,90 €	1
60	27.34650.000	RONDELLA 4.9	0,10 €	3
61	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
62	037.40.026.00.00	FASCETTA	1,18 €	1

To see all drawing, select a model

BETA > ENDURO XTRAINER 300 2T > 2021
