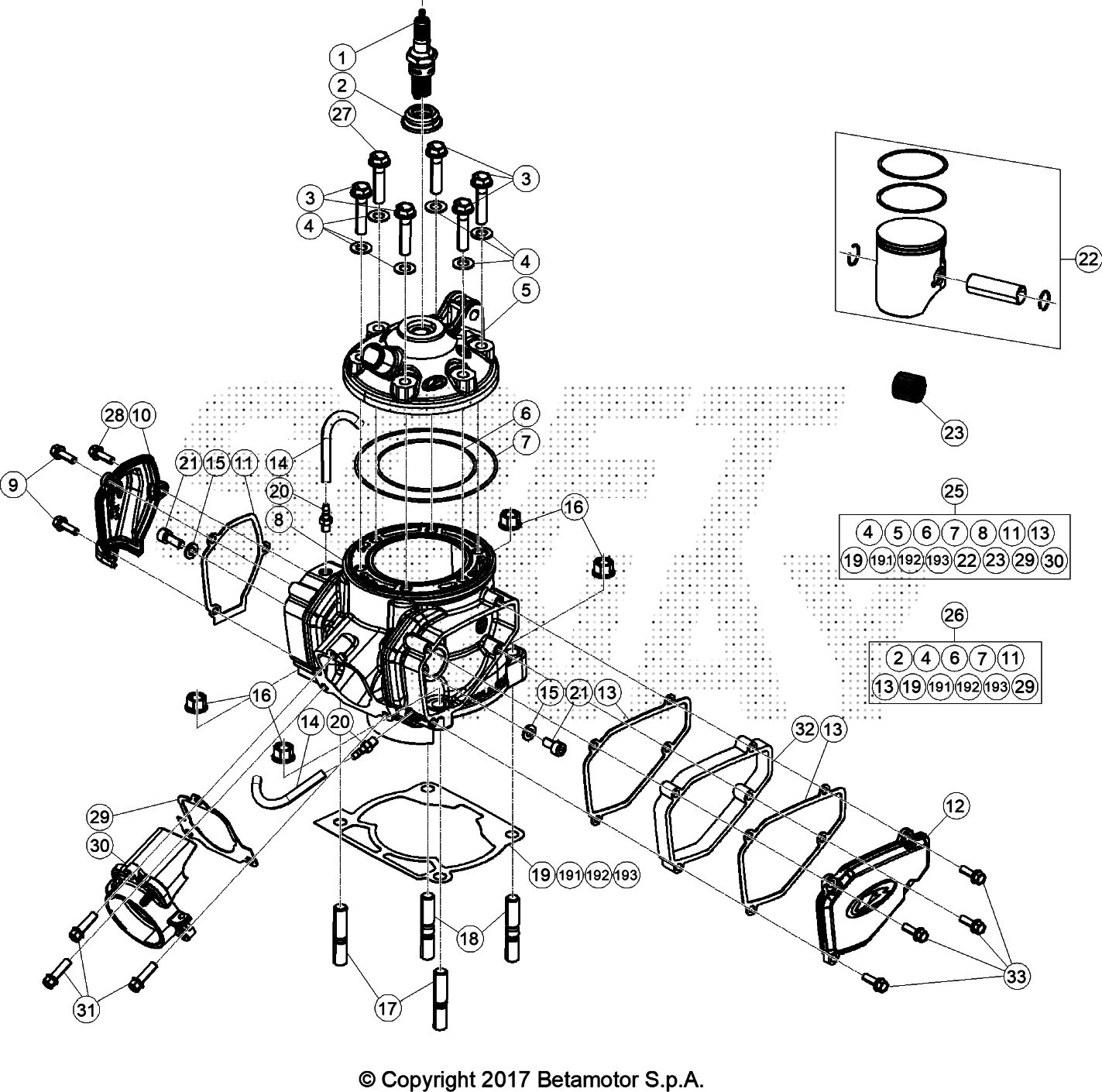

Drawing
Motore > Cilindro/Testa/Distribuzione

Valid for:

BETA > ENDURO XTRAINER 300 2T > 2024

Rif.	Sku	Name	Price	Qty needed
1	036.11.001.00.00	CANDELA IRIDIO T40352G	13,54 €	1
2	026.10.012.00.00	GUARNIZIONE CANDELA	2,95 €	1
3	026.11.011.00.00	VITE CON FLANGIA M8X35	0,83 €	5
4	026.11.010.00.00	ROSETTA 8X16X1	0,22 €	6
5	036.11.013.80.52	TESTA D73 BLACK XTRAINER 2T	90,78 €	1
6	10.66973.000	ANELLO OR .2 VITON	4,27 €	1
7	10.66978.000	ANELLO OR .2 VITON	5,26 €	1
8	026.11.051.00.0A	CILINDRO D73 - A RR 2T	494,70 €	1
8	026.11.051.00.0B	CILINDRO D73 - B RR 2T	494,70 €	1
9	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	2
10	026.11.052.00.00	COPERCHIO	10,35 €	1
11	026.11.053.00.00	GUARNIZIONE COPERCHIO	2,20 €	1
12	026.11.004.00.52	COPERCHIO VALVOLA SINISTRO -NERO-	16,07 €	1
13	026.11.005.00.00	GUARNIZIONE COPERCHIO VALVOLASINISTRO	2,84 €	2
14	026.11.012.00.00	TUBO SFIATO	3,32 €	2
15	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	2
16	13.20210.000	DADO SPEC. .1,25 CH.13	2,26 €	4
17	C24.76.003.00.00	PRIGIONIERO M10X28X1,25	1,31 €	2
18	C24.76.004.00.00	PRIGIONIERO M10X33X1,25	1,35 €	2
20	29.00280.000	RACCORDO	5,32 €	2
21	31.31050.000	VITE BRUGOLA TCCE 6.16	0,56 €	2
22	026.02.072.80.0A	PISTONE MOTORE D73 - A	169,07 €	1
22	026.02.072.80.0B	PISTONE MOTORE D73 - B	169,07 €	1
22	026.02.072.80.0C	PISTONE MOTORE D73 - C	169,07 €	1
23	16.16710.000	GABBIA .22.20 VTM-TS'09	13,97 €	1
25	036.11.046.82.0A	CILINDRO D73 - A -KIT XTRAINER 2T	856,56 €	1
25	036.11.046.82.0B	CILINDRO D73 - B -KIT XTRAINER 2T	856,56 €	1
26	026.11.040.82.00	KIT GUARNIZIONI RR 2T	57,57 €	1
27	026.11.037.00.00	VITE SICUREZZA	5,32 €	1
28	026.11.036.00.00	VITE SICUREZZA	0,41 €	1
29	026.11.038.00.00	GUARNIZIONE FLANGIA	6,81 €	1
30	026.11.032.00.00	FLANGIA SCARICO	23,03 €	1
31	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	3
32	036.11.007.20.00	DISTANZIALE -SABBIATO-	16,71 €	1
33	C24.31.042.00.00	VITE 5.25 RS CH8 FLANGIATA	0,57 €	4

To see all drawing, select a model

BETA > ENDURO XTRAINER 300 2T > 2024
