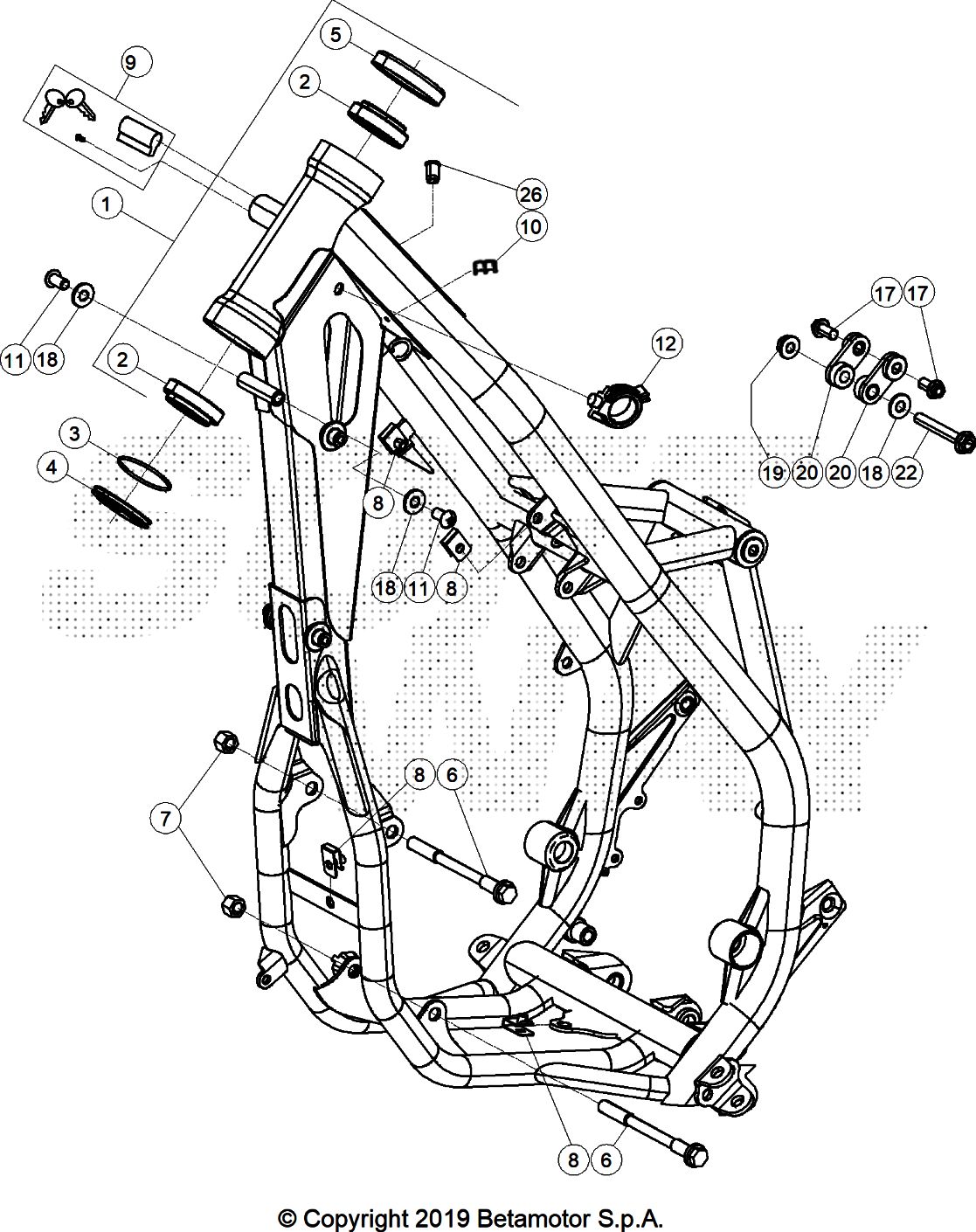

Drawing
Telaio > Telaio/Telaietto

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	054.31.000.80.50	TELAIO RED XTRAINER 2T	1.169,27 €	1
2	12.99510.000	CUSCINETTO CONICO .50.15	19,61 €	2
3	10.66935.000	ANELLO OR PER PARAPOLVERE STERZO RR 4T	0,24 €	1
4	020.31.039.00.00	ANELLO INT.PARAPOLV.-STERZO- RR 4T	9,72 €	1
5	25.98782.000	PROTEZIONE CUSCINETTO STERZO RR 4T	12,35 €	1
6	11.64607.000	BULLONE SPECIALE FIS.MOTORE(SUP. E INF.)	17,20 €	2
7	13.21060.000	DADO M10X1.25 H.8.5 CH.14 SELF-LOCKING	2,32 €	2
8	25.60311.000	PIASTRINA PER VITE M6	1,11 €	4
9	28.85861.000	SERRATURA	19,73 €	1
10	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
11	31.64018.000	VITE M8.10 UNI .9	0,43 €	2
12	25.24440.000	PASSACAVO SU TELAIO SCOOTER	1,24 €	1
17	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	2
18	27.49500.000	RONDELLA 8.16	0,31 €	3
19	13.17123.000	DADO M8 FLANGIATO CH.13 (DIN )	0,92 €	1
20	036.31.042.80.00	ATTACCO MOTORE	10,77 €	2
22	11.55950.000	BULLONE 8.60 PF CH RS	1,45 €	1
26	27.33741.000	RIVETTO FILETTATO SEMI-ESAGON. SH6 INOX	2,46 €	1

To see all drawing, select a model
